Popis:

  • Ovládací vačka 30° podle DIN 69639
  • Minimální aktivační zdvih: 2,6 ± 0,5 mm
  • Minimální nájezdová síla: 1 N
  • Nájezdová rychlost: 0,001 až 0,1 m/s
  • Funkce NO / NC
  • NFC63146

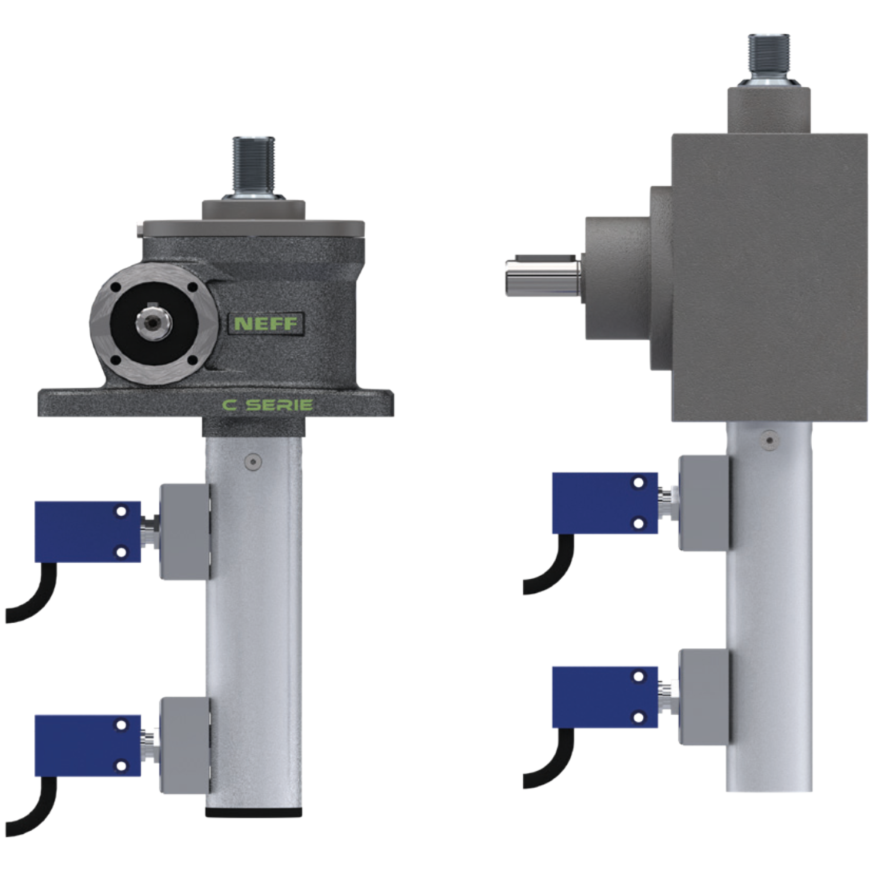

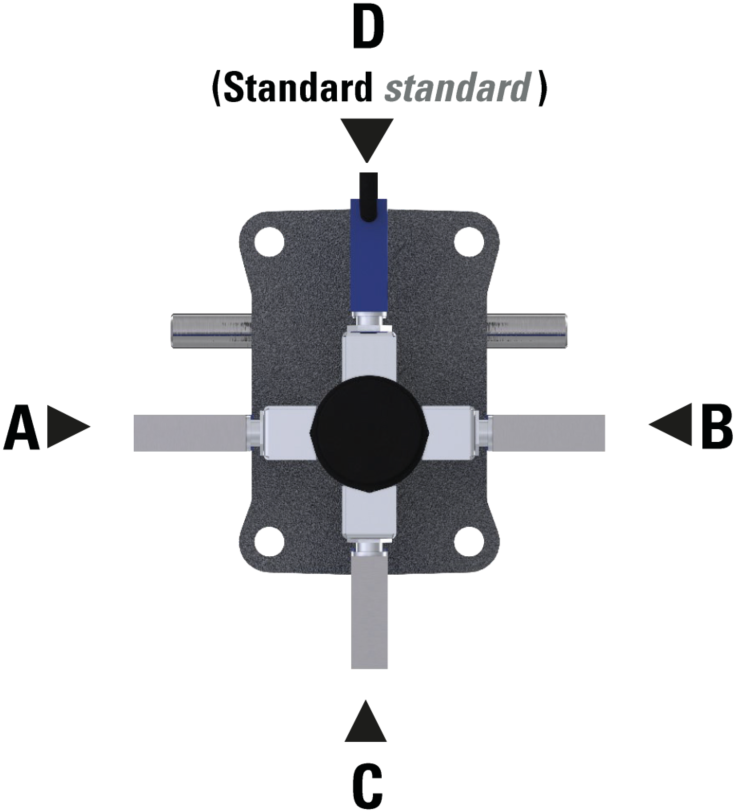

Koncové spínače jsou standardně namontovány na straně D. Avšak lze zvolit i strany A, B nebo C.

snimac c g 2 snimac c g 1

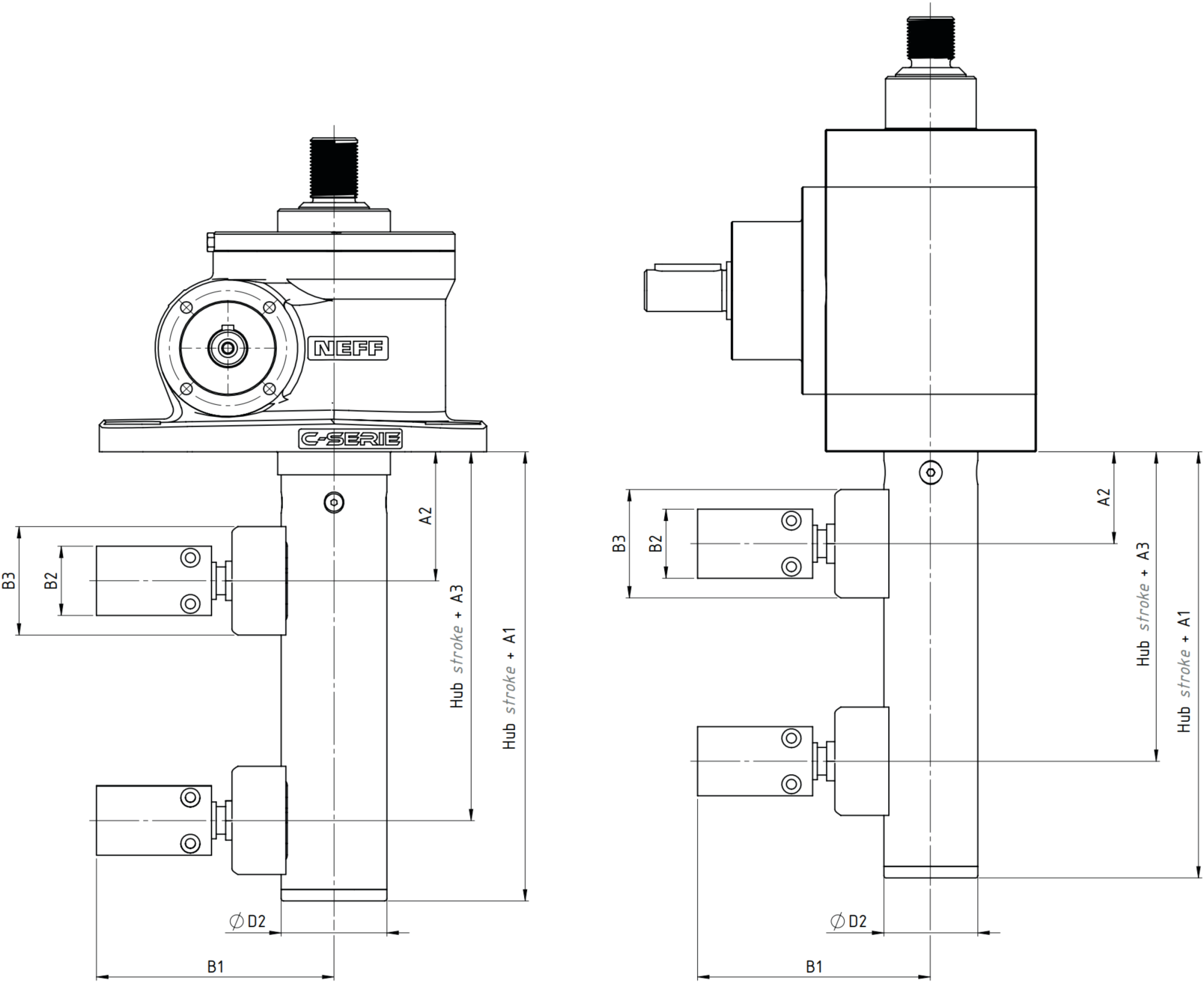

Rozměry:

Velikost Rozměry (mm)
A1 A2 A3 B1 B2 B3 D2 Nastavitelný v rozsahu
C3 95 56 60 101 30 47 45 ±5
C5 109 67 73 108 30 47 60 ±5
C15 121 72 78 117 30 47 80 ±5
C20 140 81 94 122 30 47 90 ±5
G1 Na vyžádaní Na vyžádaní Na vyžádaní Na vyžádaní 30 47 42 ±5
G2 Na vyžádaní Na vyžádaní Na vyžádaní Na vyžádaní 30 47 65 ±5
G3 Na vyžádaní Na vyžádaní Na vyžádaní Na vyžádaní 30 47 90 ±5
