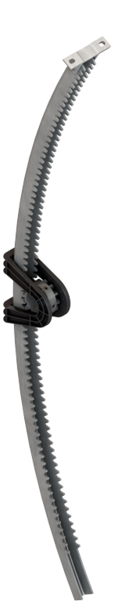

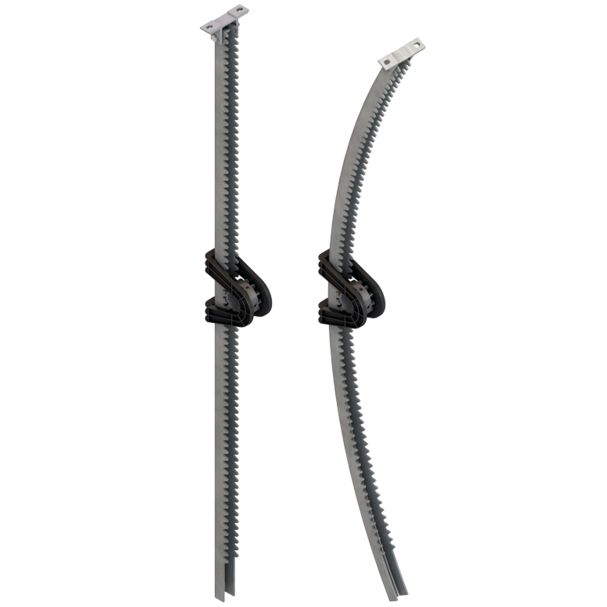

EZD 51 / EZD 52 | 500 N
- Hřebeny a pastorky pro ovládání nízkých zatížení

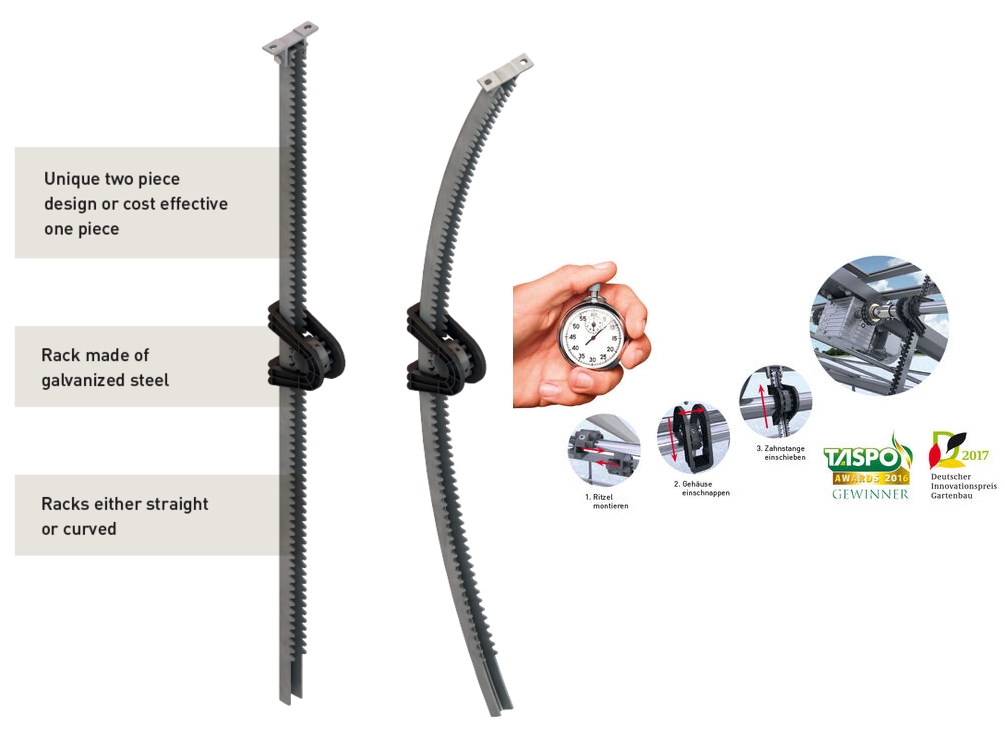

- Dělený systém hřeben-pastorek v novém revolučním designu
- Vzájemně propojené dvoudílné ocelové pastoreky se vzájemným uzavřením.
- Plastové pouzdro slouží jako ložisko a kluzný blok ozubeného hřebenu
- Hřebeny jsou vyrobeny z pozinkované oceli a jsou k dispozici v různých délkách
- Rychlá výměna bez demontáže spojovací hřídele
- K dispozici také jako EZD 51 v cenově výhodném jednodílném provedení
Hřebeny a pastorky EZD 51, EZD 52 | Nosnost 500N
Základní přehled
EZD 51 | Převodová jednotka (jednodílný pastorek) ... 500N
| Verze | Typ č. | F | v |
r |
m | ø trubky |
| (N) | (mm/n) | (mm) | (kg) | (mm) | ||
| EZD 51.0501 | 61551.0501.00 | 500 | 138 | 22 | 0,4 | 1" |
Základní přehled
EZD 52 | Převodová jednotka (dvoudílný pastorek) ... 500N
| Verze | Typ č. | F | v |
r |
m | ø trubky |
| (N) | (mm/n) | (mm) | (kg) | (kg) | ||
| EZD 52.0501 | 61552.0501.00 | 500 | 138 | 22 | 0,4 | 1" |
| EZD 52.0502 | 61552.0502.00 | 500 | 176 | 28 | 0,4 | 5/4" |

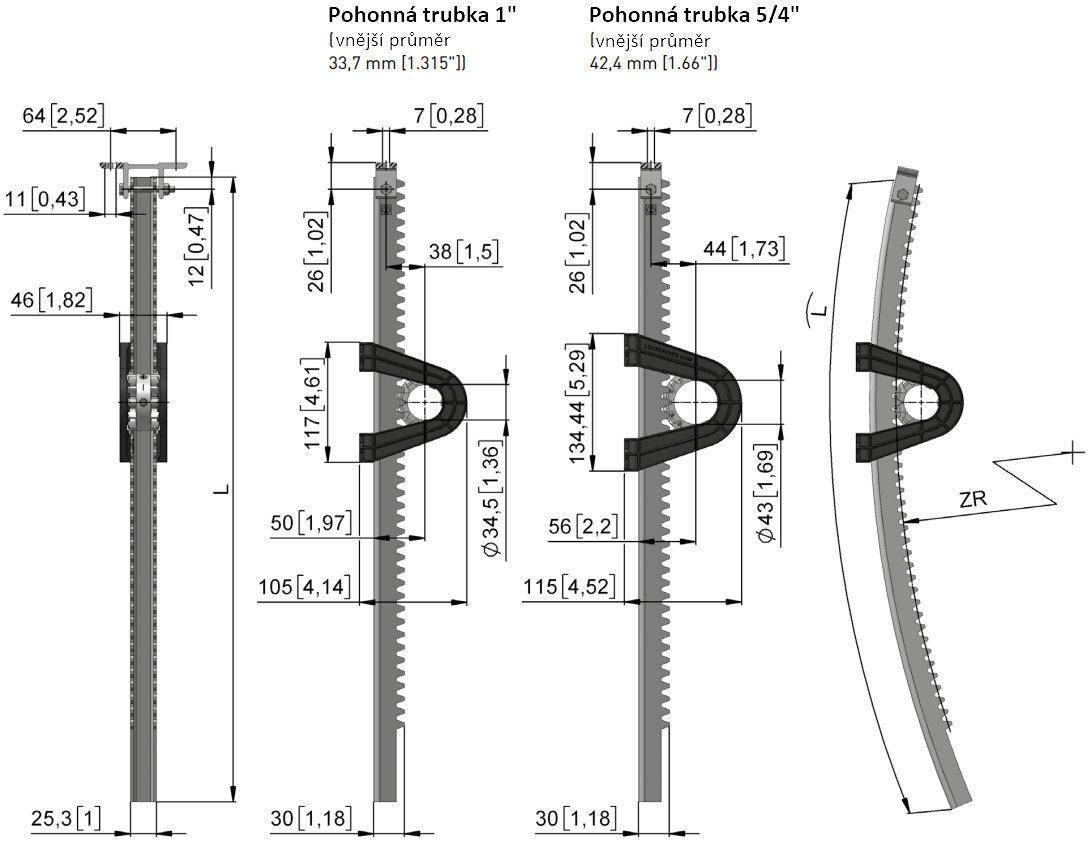

Základní přehled
EZZ 55 | Přímé hřebeny ... 500N | 61407.5502.xxxx // pro jednotky EZD 51 a EZD 52
| Verze | Typ č. | H | L |
ZR |
m |
| (mm) | (mm) | (mm) | (kg) | ||
| EZZ 55.0210 | 61407.5502.6510 | 850 | 1 050 | - | 1,6 |
| EZZ 55.0212 | 61407.5502.6512 | 1 050 | 1 250 | - | 2,0 |
| EZZ 55.0214 | 61407.5502.6514 | 1 250 | 1 450 | - | 2,2 |
| EZZ 55.0216 | 61407.5502.6516 | 1 450 |
1 650 | - | 2,6 |
| EZZ 55.0218 | 61407.5502.6518 | 1 650 | 1 850 | - | 2,9 |
| EZZ 55.0220 | 61407.5502.6520 | 1 650 | 2 050 | - | 3,2 |
EZZ 55 | Zakřívené hřebeny ... 500N | 61407.5512.xxxx // pro jednotky EZD 51 a EZD 52
| Verze | Typ č. | H | L |
ZR |
m |
| (mm) | (mm) | (mm) | (kg) | ||
| EZZ 55.1210 | 61407.5512.6510 | 850 | 1 050 | 1 000 | 1,6 |
| EZZ 55.1212 | 61407.5512.6512 | 1 050 | 1 250 | 1 000 | 2,0 |
| EZZ 55.1214 | 61407.5512.6514 | 1 250 | 1 450 | 1 000 | 2,2 |
| EZZ 55.1216 | 61407.5512.6516 | 1 450 | 1 650 | 1 000 | 2,6 |
Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
Převodová jednotka | EZD 51.0501 (jednodílný pastorek)
Převodová jednotka | EZD 52.05xx (dvoudílný pastorek)
Přímé ozubené hřebeny | EZZ 55.02xx
EZZ 55.0210EZZ 55.0212EZZ 55.0214EZZ 55.0216EZZ 55.0218EZZ 55.0220
Zakřivené ozubené hřebeny | EZZ 55.12xx
EZZ 55.1210EZZ 55.1212EZZ 55.1214EZZ 55.1216
