ZSG 20 | 2 500 N
- Hřebeny a pastorky s tažnou nebo tlačnou silou až 2500N
- S integrovaný ložiskem pro spojovací hnací trubku
- Dokonalá synchronizace díky mechanickému propojení několika prvků pohonu
- Hřeben a pastorek z kalené oceli
- Výkyvný hřeben v úhlu až 190°
- Délky zdvihu 600 - 1800mm
- Mazivo pro hřeben LUB 20 v rozsahu dodávky
Hřebeny a pastorky ZSG 20 | Nosnost 2.500N
Základní přehled
ZSG 20 | Převodové jednotky ... 2.500N
| Verze | Typ č. | F | v |
r |
m |
| (N) | (mm/n) | (mm) | (kg) | ||
| ZSG 20.4200 | 61404.2542.00 | 2 500 | 157 | 25 | 2,1 |
Základní přehled
ZSZ 20 | Hřebeny ... 2.000 - 2.500N
| Verze | Typ č. | F | H |
L |
m |
| (N) | (mm) | (mm) | (kg) | ||
| ZSZ 20.4206 | 61404.2597.06 | 2 500 | 600 | 800 | 2,4 |
| ZSZ 20.4208 | 61404.2597.08 | 2 500 | 800 | 1 000 | 3,0 |
| ZSZ 20.4210 | 61404.2597.10 | 2 500 | 1 000 | 1 200 | 3,6 |
| ZSZ 20.4212 | 61404.2597.12 | 2 500 | 1 200 | 1 400 | 4,2 |
| ZSZ 20.4214 | 61404.2597.14 | 2 500 | 1 400 | 1 600 | 4,8 |
| ZSZ 20.4216 | 61404.2597.16 | 2 500 | 1 600 | 1 800 | 5,4 |
| ZSZ 20.4218 | 61404.2597.18 | 2 500 | 1 800 | 2 000 | 6,0 |
Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.

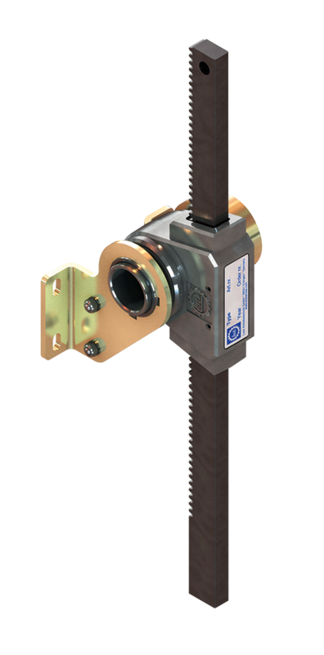

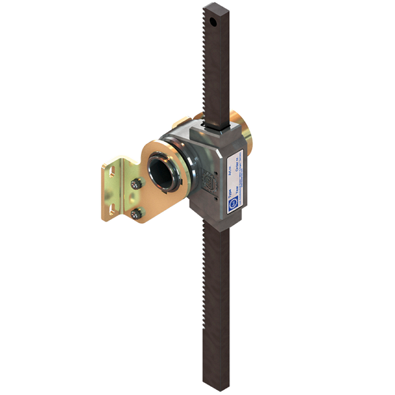

Pohonná jednotka s pastorkem | ZSG 20.4200
Ozubené hřebeny | ZSZ 20.xxxx
ZSZ 20.4206ZSZ 20.4208ZSZ 20.4210ZSZ 20.4212ZSZ 20.4214ZSZ 20.4216
