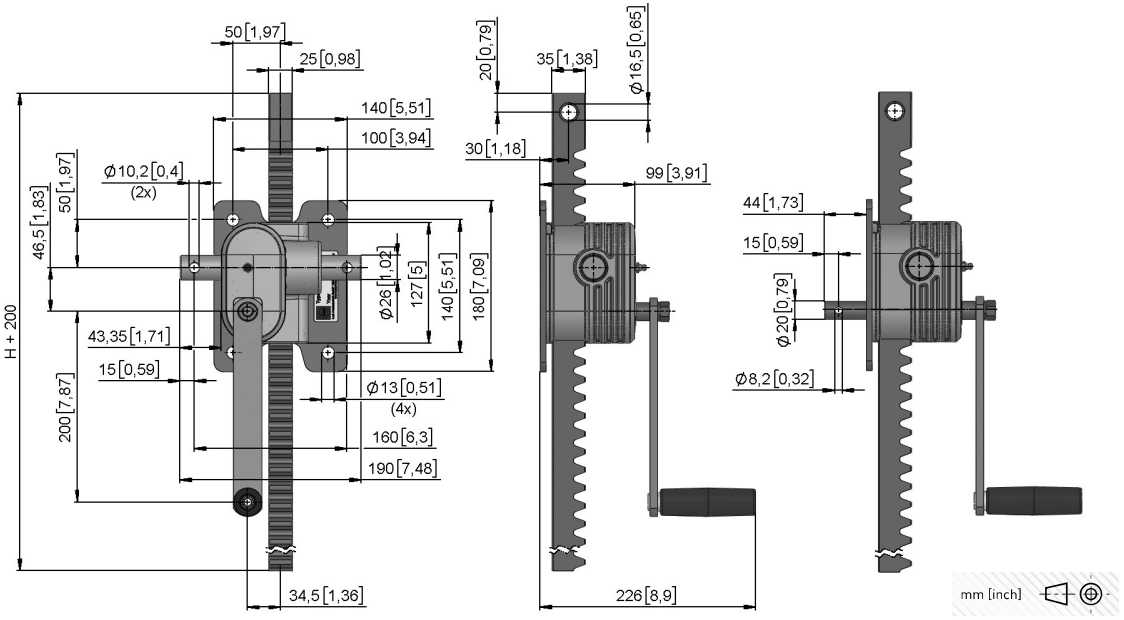

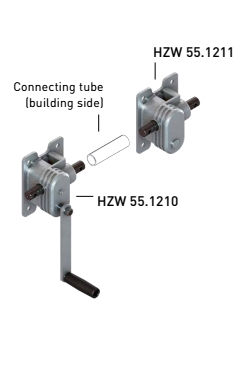

HZW 55.1210: Standardní provedení s bočním výstupem hřídelí pro synchronní spojení s pohonem HZW 55.1211 (bez samosvornosti, zdvih = 75 mm/ot) viz obrázek znázorňující tuto kombinaci. Celkové zatížení 12.000N. Propojení systému spojovací 1" trubkou DIN2440.

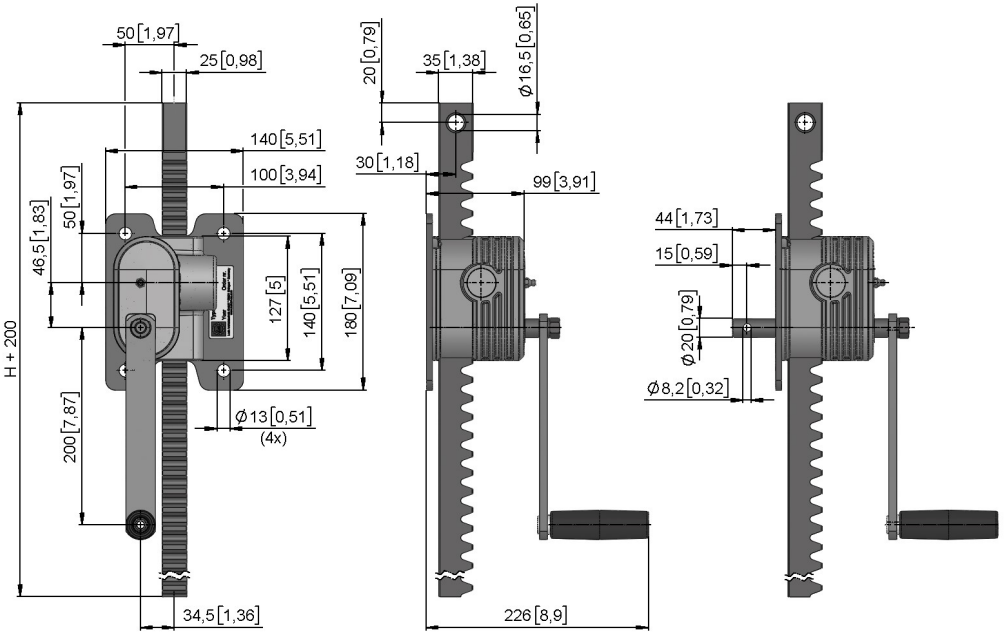

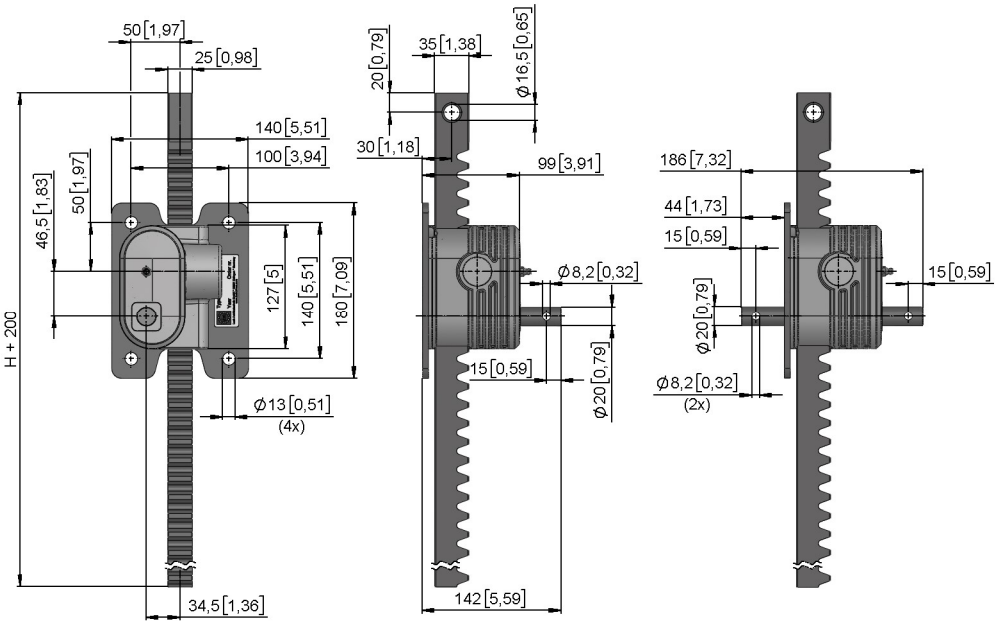

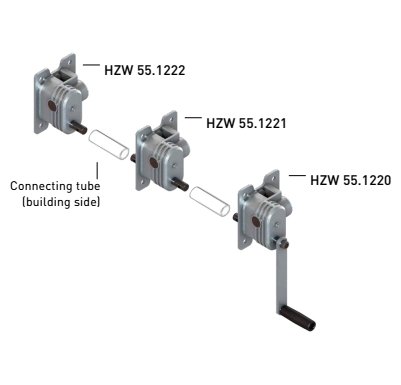

HZW 55.1220: Standardní provedení se zadním výstupem hřídele pro synchronní pohon verze HZW 55.1222. Pokud jsou v jedné řadě potřeba více než dva stojany, lze použít HZW 55.1221 (výstupní hřídel vzadu) viz obrázek znázorňující tuto kombinaci. Místo kliky má dva kulaté hladké konce hřídele. Celkové zatížení 12.000N. Propojení systému spojovací 3/4" trubkou DIN2440.

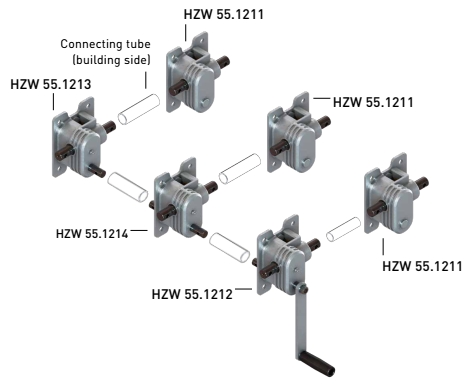

Pokud je zapotřebí více zdvižných hřebenových převodovek k rozložení zatížení na plochu, existují verze HZW 55.1212 a HZW 55.1213, viz obrázek znázorňující tuto kombinaci.
- Samosvornost v každé převodovce - Samosvornost v převodovce s klikou - Samosvornost u převodovek v ose kliky
Sklopná rukojeť, pozinkované provedení (Neplatí pro verzi ATEX.)
Doraz na hřebenu
Verze Atex: II 3 G Ex h IIB T3 Gc (plyn) / II 3 D Ex h IIIB T200°C Dc (prach)

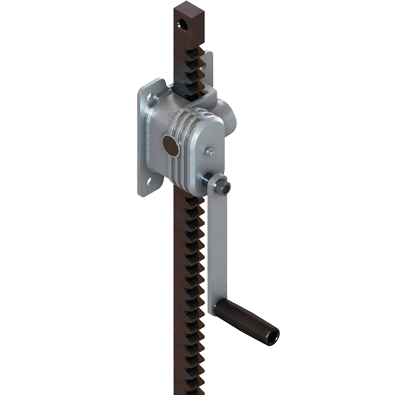

HZW 55.1201 HZW 55.1220
Verze | Typ č. | F | Zdvih na otáčku Hk |
FH | m | Klika |
(N) | (mm/n) | (N) | (kg) | |||
HZW 55.1201 | 51355.1201.00 | 12 000 | 3,6 | 180 | 4,8 | HKU 01.2001 |
HZW 55.1201 EX | 51355.1201.0080 | 10 000 | 3,6 | 180 | 4,8 | HKU 01.2001 |
HZW 55.1220 | 51355.1220.00 | 12 000 | 3,6 | 180 | 5,0 | HKU 01.2001 |
U těchto typů převodových jednotek je klika součástí dodávky
Verze | Typ č. | F | H |
L |
m |
(N) | (mm) | (mm) | (kg / 1m) | ||
HZZ 55.1206 | 51355.1297.06 | 12 000 | 600 | 800 | 4,1 |
HZZ 55.1208 | 51355.1297.08 | 12 000 | 800 | 1000 | 5,2 |
HZZ 55.1210 | 51355.1297.10 | 12 000 | 1000 | 1200 | 6,5 |
HZZ 55.1212 | 51355.1297.12 | 12 000 | 1200 | 1400 | 7,6 |
HZZ 55.1214 | 51355.1297.14 | 12 000 | 1400 | 1600 | 8,8 |
Možnost | |||||
HZZ 55.1298 - doraz |
51355.1297.9801 | - | - | - | 0,1 |
Délky ozubených hřebenů uvedených v tabulce jsou standardní katalogové. V případě zájmu jiných délek nás neváhejte kontaktovat.

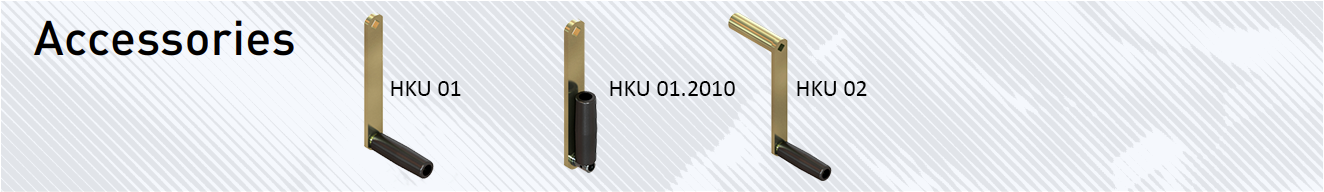

Verze | Typ č. | KL | Info |
m |
(mm) | (kg) | |||
HKU 01.2001 |
82301.2001.0001 | 200 | standardní klika s vnitřním čtyřhranem |
0,5 |
HKU 01.2501 |
82301.2501.0001 | 250 | standardní klika s vnitřním čtyřhranem |
0,5 |
HKU 01.3001 | 82301.3001.0001 | 300 | standardní klika s vnitřním čtyřhranem |
0,6 |
HKU 01.2010 | 82301.2010.0001 | 200 | klika s vnitřním šestihranem - na vyžádání |
0,8 |
HKU 02.2001 | 82302.2001.0001 | 200 | klika se sklopnou rukojetí - na vyžádání |
0,5 |
HKU 02.2501 | 82302.2501.0001 | 250 | klika se sklopnou rukojetí - na vyžádání | 0,6 |
HKU 02.3001 | 82302.3001.0001 | 300 | klika se sklopnou rukojetí - na vyžádání | 0,6 |
HZW 55.1210 HZW 55.1212
Verze | Typ č. | F | Zdvih na otáčku Hk | FH | m | Klika |
(N) | (mm/n) | (N) | (kg) | |||
HZW 55.1210 | 51355.1210.00 | 12 000 | 3,6 | 180 | 5,1 | HKU 01.2001 |
HZW 55.1212 | 51355.1212.00 | 12 000 | 3,6 | 180 | 4,9 | HKU 01.2001 |
U těchto typů převodových jednotek je klika součástí dodávky
Verze | Typ č. | F | H |
L |
m |
(N) | (mm) | (mm) | (kg / 1m) | ||
HZZ 55.1206 | 51355.1297.06 | 12 000 | 600 | 800 | 4,1 |
HZZ 55.1208 | 51355.1297.08 | 12 000 | 800 | 1000 | 5,2 |
HZZ 55.1210 | 51355.1297.10 | 12 000 | 1000 | 1200 | 6,5 |
HZZ 55.1212 | 51355.1297.12 | 12 000 | 1200 | 1400 | 7,6 |
HZZ 55.1214 | 51355.1297.14 | 12 000 | 1400 | 1600 | 8,8 |
Možnost | |||||
HZZ 55.1298 - doraz | 51355.1297.9801 | - | - | - | 0,1 |
Délky ozubených hřebenů uvedených v tabulce jsou standardní katalogové. V případě zájmu jiných délek nás neváhejte kontaktovat.
Verze | Typ č. | KL | Info |
m |
(mm) | (kg) | |||
HKU 01.2001 |
82301.2001.0001 | 200 | standardní klika s vnitřním čtyřhranem |
0,5 |
HKU 01.2501 |
82301.2501.0001 | 250 | standardní klika s vnitřním čtyřhranem |
0,5 |
HKU 01.3001 | 82301.3001.0001 | 300 | standardní klika s vnitřním čtyřhranem |
0,6 |
HKU 01.2010 | 82301.2010.0001 | 200 | klika s vnitřním šestihranem - na vyžádání |
0,8 |
HKU 02.2001 | 82302.2001.0001 | 200 | klika se sklopnou rukojetí - na vyžádání |
0,5 |
HKU 02.2501 | 82302.2501.0001 | 250 | klika se sklopnou rukojetí - na vyžádání | 0,6 |
HKU 02.3001 | 82302.3001.0001 | 300 | klika se sklopnou rukojetí - na vyžádání | 0,6 |
HZW 55.1222 HZW 55.1221
Verze | Typ č. | F | Zdvih na otáčku Hk | FH | m |
(N) | (mm/n) | (N) | (kg) | ||
HZW 55.1221 | 51355.1221.00 | 12 000 | 3,6 | 180 | 4,5 |
HZW 55.1222 | 51355.1222.00 | 12 000 | 3,6 | 180 | 4,3 |
Verze | Typ č. | F | H |
L |
m |
(N) | (mm) | (mm) | (kg / 1m) | ||
HZZ 55.1206 | 51355.1297.06 | 12 000 | 600 | 800 | 4,1 |
HZZ 55.1208 | 51355.1297.08 | 12 000 | 800 | 1000 | 5,2 |
HZZ 55.1210 | 51355.1297.10 | 12 000 | 1000 | 1200 | 6,5 |
HZZ 55.1212 | 51355.1297.12 | 12 000 | 1200 | 1400 | 7,6 |
HZZ 55.1214 | 51355.1297.14 | 12 000 | 1400 | 1600 | 8,8 |
Možnost | |||||
HZZ 55.1298 - doraz | 51355.1297.9801 | - | - | - | 0,1 |
Délky ozubených hřebenů uvedených v tabulce jsou standardní katalogové. V případě zájmu jiných délek nás neváhejte kontaktovat.

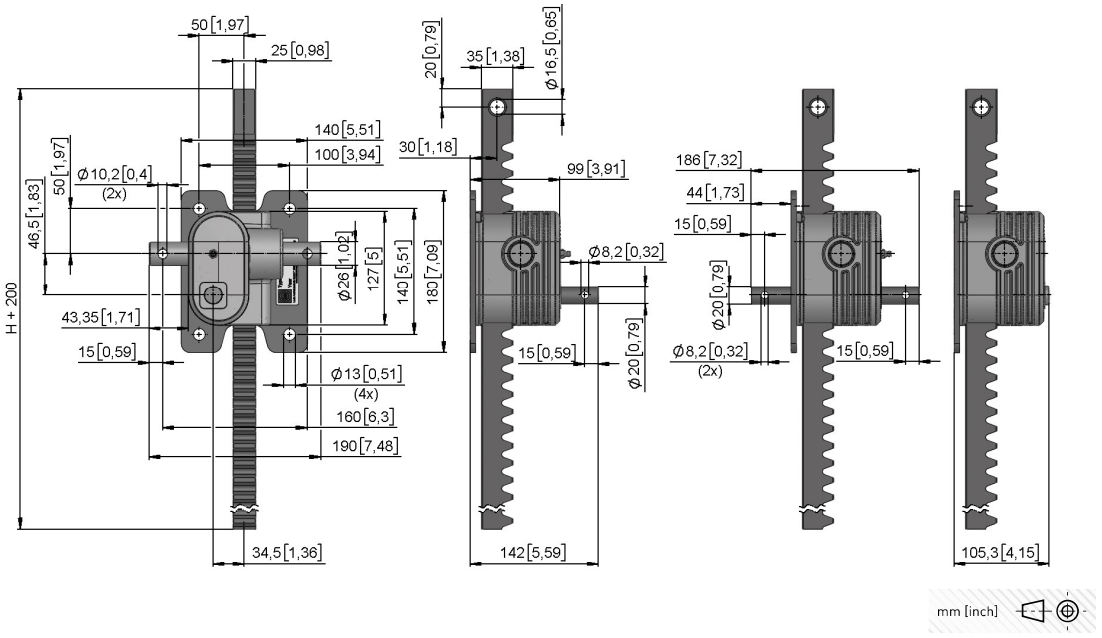

HZW 55.1213 HZW 55.1214 HZW 55.1211
Verze | Typ č. | F | Zdvih na otáčku Hk | FH | m |
(N) | (mm/n) | (N) | (kg) | ||
HZW 55.1211 | 51355.1211.00 | 12 000 | 75,4 | - | 3,0 |
HZW 55.1213 | 51355.1213.00 | 12 000 | 3,6 | 180 | 4,2 |
HZW 55.1214 | 51355.1214.00 | 12 000 | 3,6 | 180 | 4,4 |
Verze | Typ č. | F | H |
L |
m |
(N) | (mm) | (mm) | (kg / 1m) | ||
HZZ 55.1206 | 51355.1297.06 | 12 000 | 600 | 800 | 4,1 |
HZZ 55.1208 | 51355.1297.08 | 12 000 | 800 | 1000 | 5,2 |
HZZ 55.1210 | 51355.1297.10 | 12 000 | 1000 | 1200 | 6,5 |
HZZ 55.1212 | 51355.1297.12 | 12 000 | 1200 | 1400 | 7,6 |
HZZ 55.1214 | 51355.1297.14 | 12 000 | 1400 | 1600 | 8,8 |
Možnost | |||||
HZZ 55.1298 | 51355.1297.9801 | - | - | - | 0,1 |
Délky ozubených hřebenů uvedených v tabulce jsou standardní katalogové. V případě zájmu jiných délek nás neváhejte kontaktovat.
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.

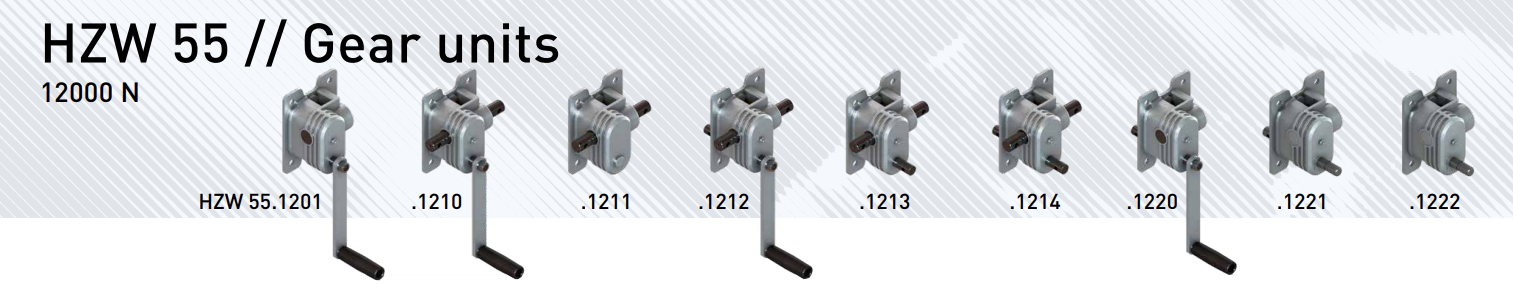

HZW 55.1201HZW 55.1210HZW 55.1211HZW 55.1212HZW 55.1213HZW 55.1214
HZW 55.1220HZW 55.1221HZW 55.1222

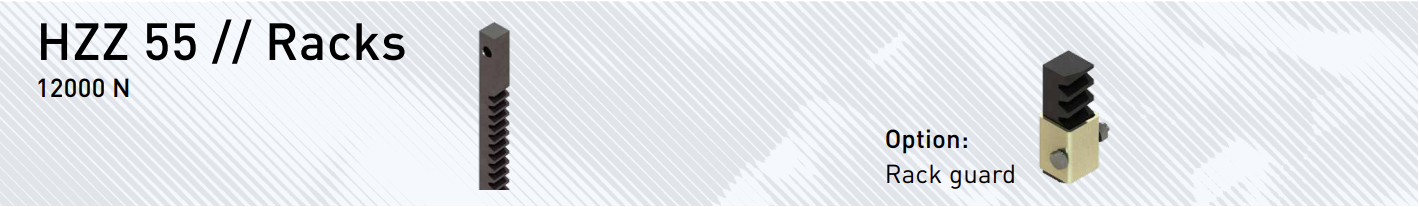

HZZ 55.1206HZZ 55.1208HZZ 55.1210HZZ 55.1212HZZ 55.1214
