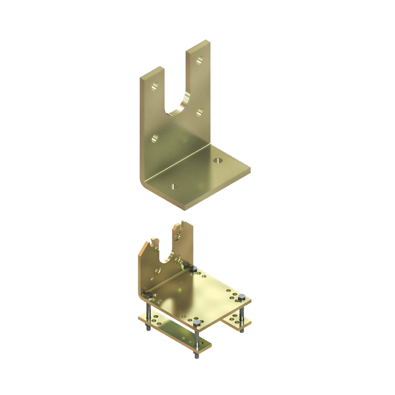

MPL 56 | MPL 58
- Úhlové montážní desky pro příčnou montáž EWA.

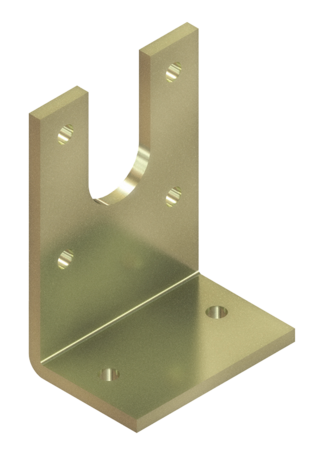

- MPL 56 pro přivaření nebo přišroubování k nosníkům nebo podpěrám.

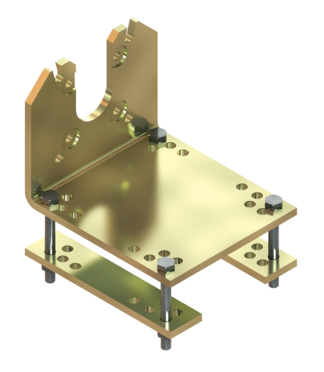

- MPL 58 pro upnutí k podpěrám, např. v konstrukcích Venlo, variabilní pro použití s různými rozměry podpěr.
- Vzhledem k funkci upínání není u MPL 58 nutné žádné další vrtání.
Montážní desky // MPL 56 | MPL 58
Provedení:

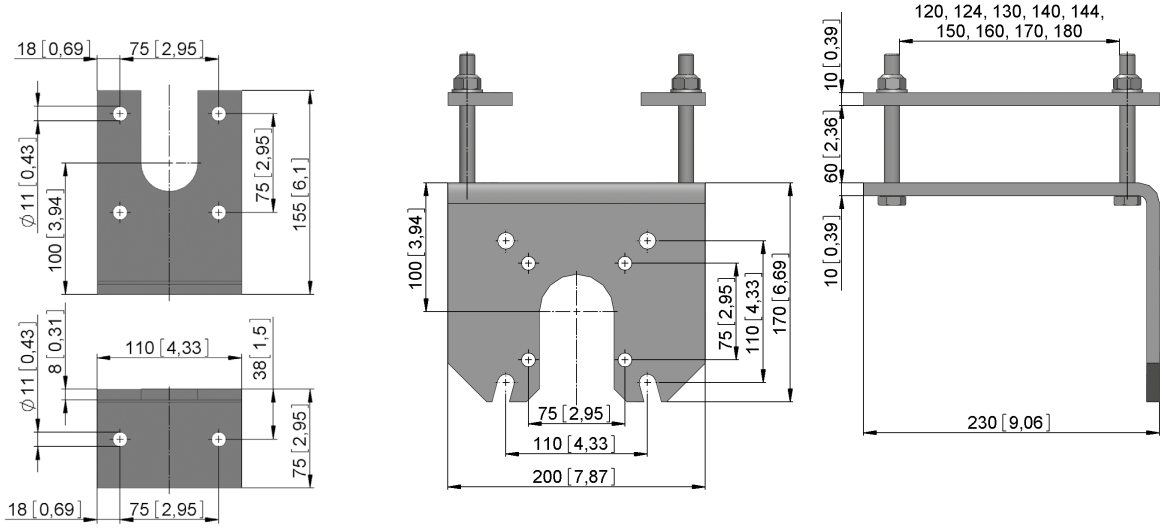

MPL 56 (pro EWA 10 - EWA 14) MPL 58 (pro EWA 10 - EWA 16)
MPL 56 | MPL 58
| Verze | Typ č. | Info |
m |
| (kg) | |||
| MPL 56.1114 | 82556.1115.11 | EWA 10 / 12 / 14 | 1,3 |
| MPL 58.2009 | 82558.2017.0971 | EWA 10 / 12 / 14 / 16, pouze úhlová deska | 5,2 |
| MPL 58.2011 | 82558.2017.11 | EWA 10 / 12 / 14 / 16 | 8,1 |
Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
3D Model (CAD)
