MR...0410

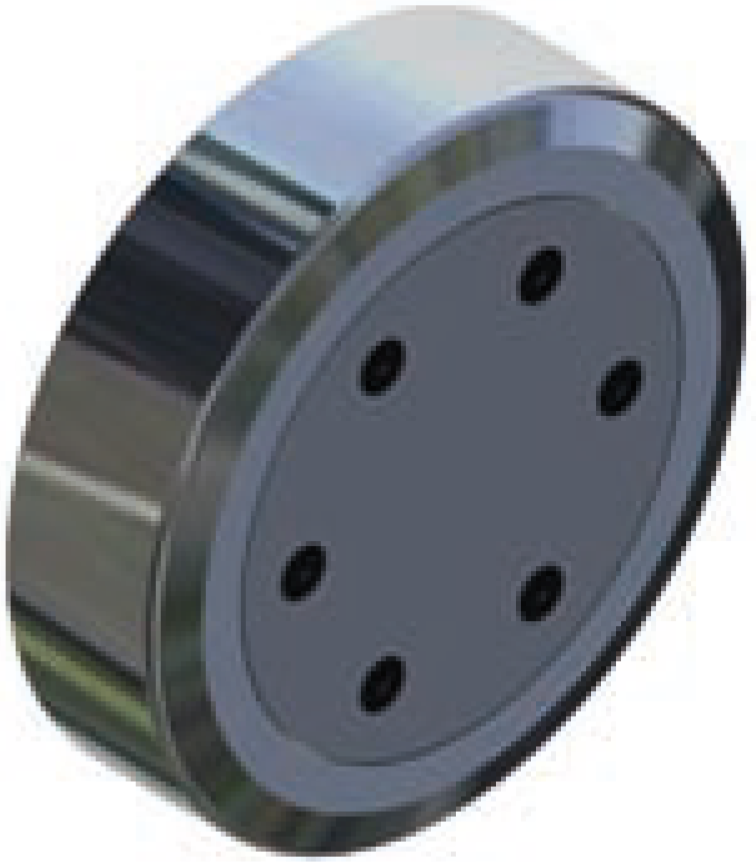

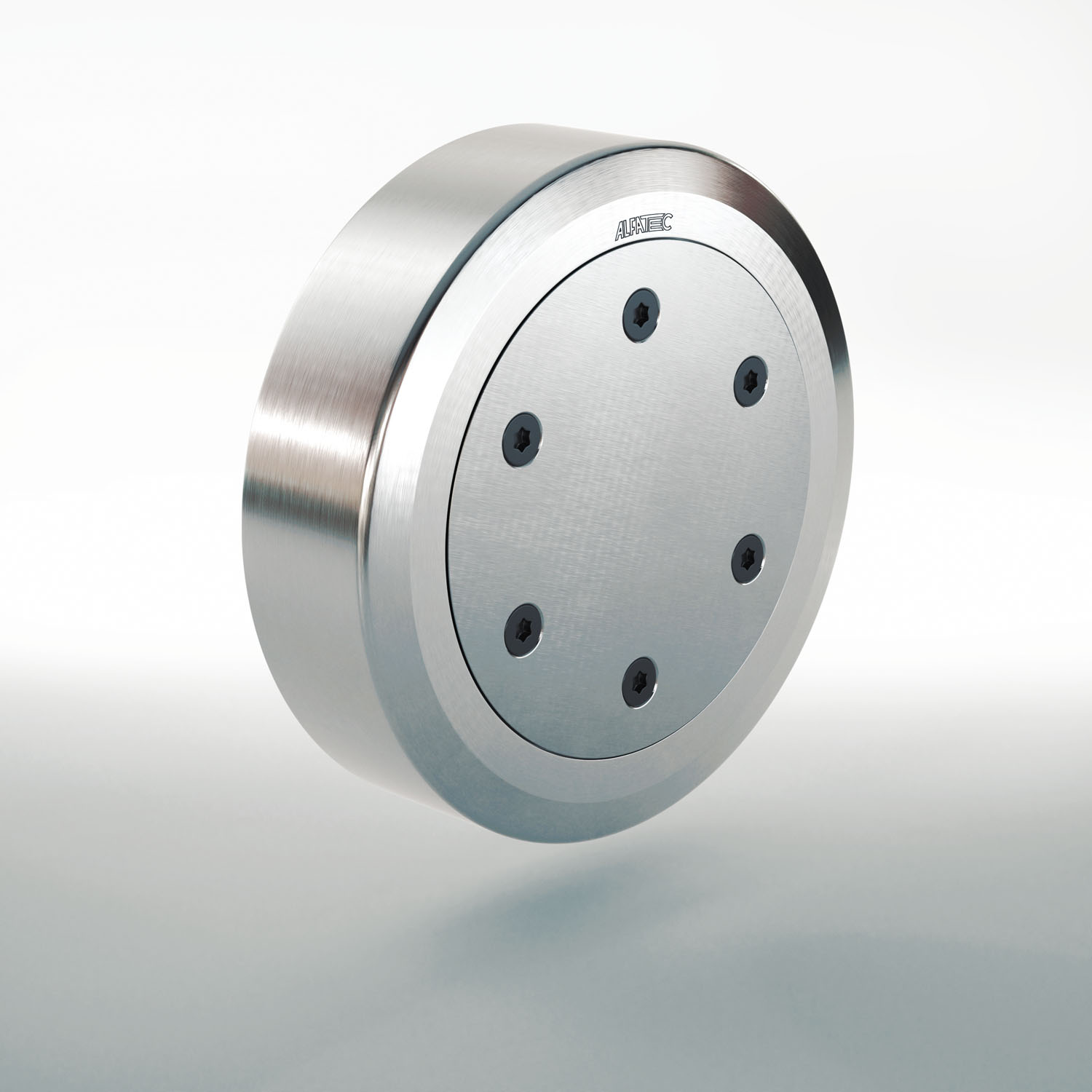

Kombinovaná kladka série MR---.0410
- Typ: 0410 / pouze radiální typ bez axiálního ložiska
- 6 velikostí
- Radiální nosnost: od 41,71 kN - 260,00 kN
- Dostupné průměry: od 165 mm - 340 mm
- Vhodné pro profily Mammut MP a MPU
- Dostupné příslušenství: montážní desky typ BQ
- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita
Příklad objednání:
MR 190.0410 (pouze kombinovaná kladka)
MR 190.0410/BQ1000 (kombinovaná kladka se čtvercovou deskou)
Základní popis:
Kladka série Mammut MRxxx.0410 se díky své pevné konstrukci osvědčila jako řešení pro aplikace, kde je vyžadována manipulace s nejtěžšími břemeny do ca.200 tun. Tato série se používá hlavně pro aplikace, kde není vyžadováno axiální vedení. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.
Specifikace kombinované kladky MRxxx.0410:

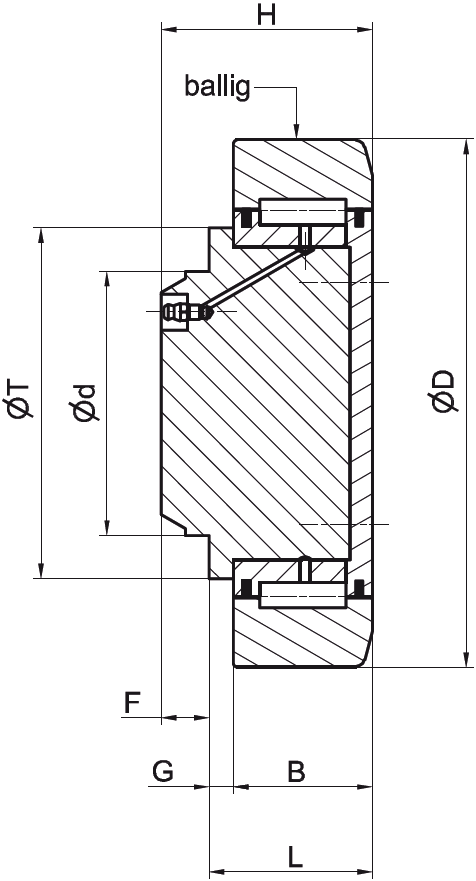

| Typ / provedení | Základní rozměry / mm (bližší informace viz.katalog) | Charakteristika únosnosti / kN | |||||||||
| Velikost | Provedení | D | d | B | G | L | F | T | FR | C | C0 |
| MR 165 |
.0410 | 165 | 80 | 40 | 8 | 48 | 16 | 100 | 41,71 | 213 | 388 |
| MR 190 | .0410 | 190 | 100 | 48 | 10 | 58 | 20 | 124 | 58 | 266 | 500 |
| MR 220 | .0410 | 220 | 110 | 58 | 10 | 68 | 20 | 146 | 84 | 326 | 681 |
| MR 250 | .0410 | 250 | 120 | 60 | 10 | 70 | 25 | 168 | 101,5 | 269 | 748 |
| MR 280 | .0410 | 280 | 150 | 72 | 10 | 82 | 30 | 188 | 139,4 | 489 | 1066 |
| MR 340 | .0410 | 340 | 140 | 89 | 20 | 110 | 30 | 240 | 260 | 825 | 1840 |
C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C0 = Statická únosnost radiálního ložiska (ISO 76)
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem
| Typ / provedení | Profil pro kladku |
Příslušenství / montážní deska | ||||||||
| Velikost | Provedení | U - profil | I - profil | Čtvercová deska | ||||||
| MR 165 |
.0410 | MPU 165.0810 | MP 165.0810 | MP 165.0410/BQ1000 | ||||||
| MR 190 |
.0410 | MPU 190.0816 | MP 190.0816 | MP 190.0410/BQ1000 | ||||||
| MR 220 |
.0410 | MPU 220.0818 | MP 220.0818 | MP 220.0410/BQ1000 | ||||||
| MR 250 |
.0410 | MPU 250.0828 | MP 250.0828 | MP 250.0410/BQ1000 | ||||||
| MR 280 |
.0410 | MPU 280.0842 | MP 280.0836 / MP 280.0842 | MP 280.0410/BQ1000 | ||||||
| MR 340 |
.0410 | - | MP 340.0852 | MP 340.0410/BQ1000 | ||||||
