AXS 120 M | Osa X1, X2

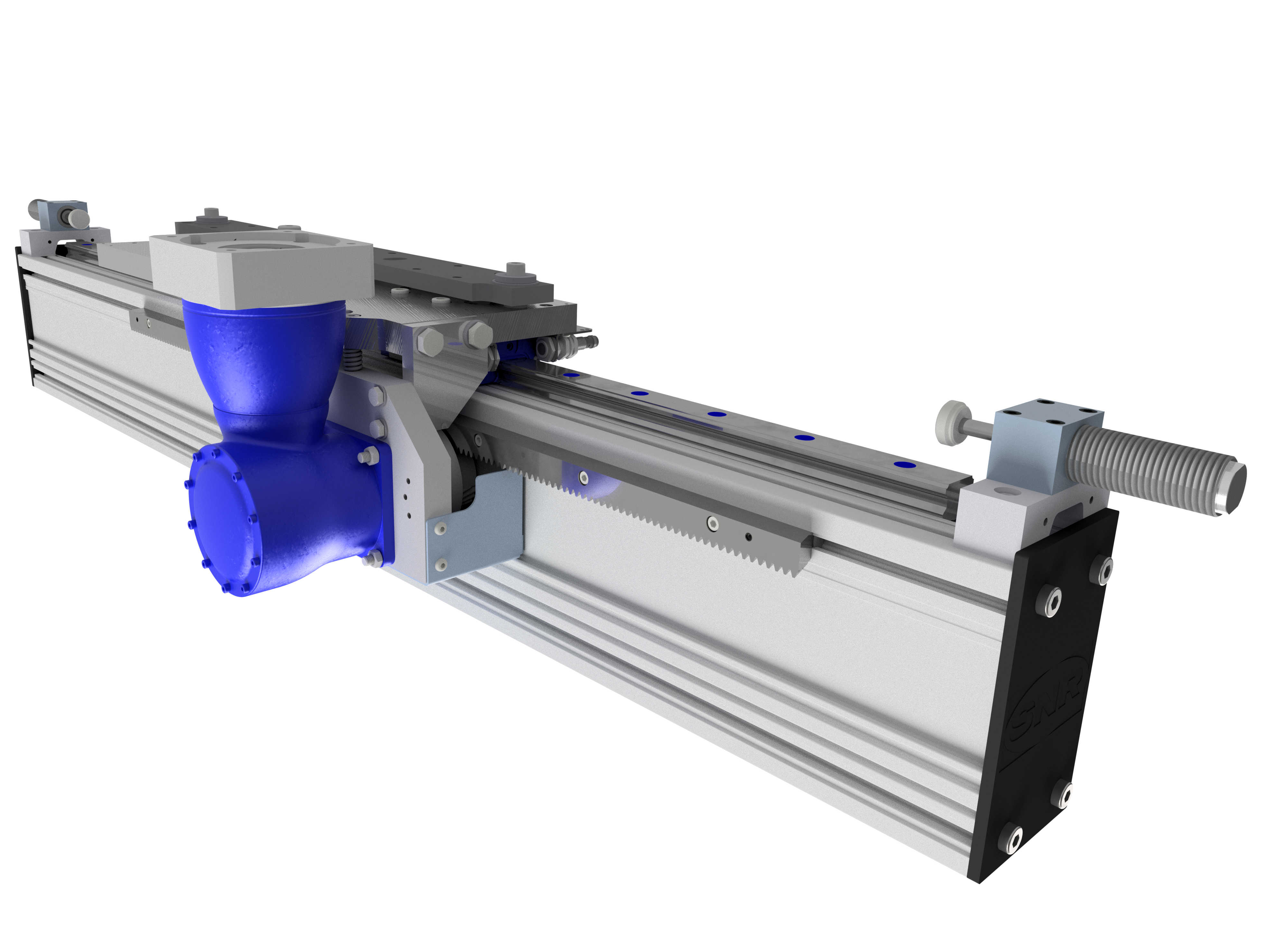

Nosníková osa série AXS 120 M / osa X1, X2
- velikost: 120
- hliníkový základní profil 120x200mm
- pohon: ozubený hřeben a pastorek
- modul ozubení: 2
- typ vedení: lineární profilové kuličkové
- povolené dynamické zatížení pohonu: 3700N
- maximální rychlost 300m/min
- maximální délka modulu: 8000mm

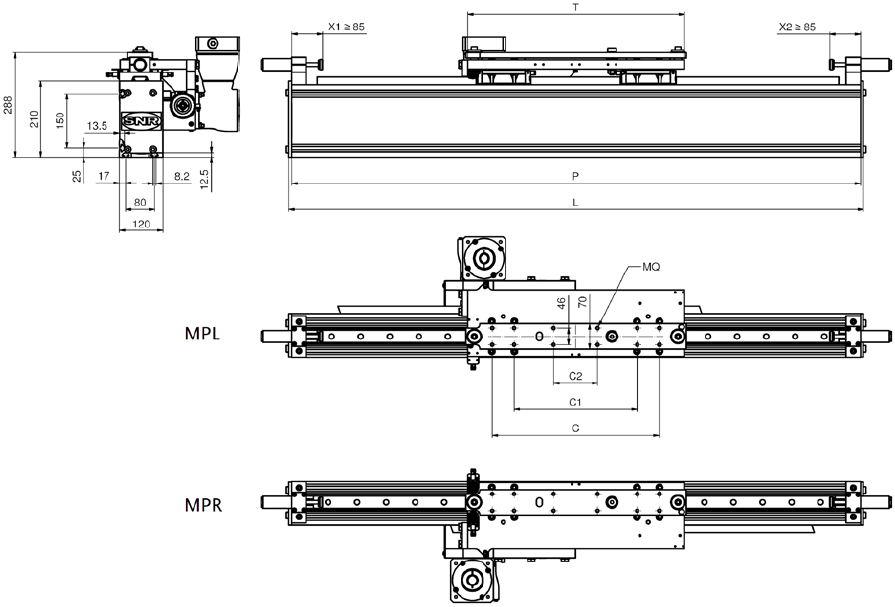

Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T |
Rozměr C | Rozměr C1 | Rozměr C2 | Závit MQ |
Charakteristika | |
| (mm) | (mm) | (mm) | (mm) | a (m/s2) |
v (m/s) | |||
| Kuličkové vedení | B | 600 | 460 | 339 | 121 | M10 | 50 | 5 |
| Kuličkové vedení | C | 800 | 680 | 520 | 120 | M12 | 50 | 5 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXS 120 M |
B | 12 700 | 12 700 | nelze aplikovat | 10 200 | nelze aplikovat |
| AXS 120 M | C | 19 200 | 19 200 | nelze aplikovat | 15 000 | nelze aplikovat |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXS 120 M | B | 9 270 | 18 500 | 290 | 3 700 | nelze aplikovat |
| AXS 120 M | C | 13 900 | 27 700 | 440 | 5 500 | nelze aplikovat |
Technické údaje:
| AXS 120 M |
Jednotka / popis | Hodnota | |
| B | C | ||
| Základní rozměr | mm | 120x200 | |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 5 220 | |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 2 050 | |
| Typ pohonu | Ozubený hřeben | modul 2 | |
| Maximální rychlost | m/min | 300 | |
| Povolené dynamické zatížení řemene | N | 3 700 | |
| Zdvih na otáčku řemenice | mm | 200 | |
| Potřebný rozběhový moment | Nm | 1,5 | 2,2 |
| Maximální hnací moment na výstupu převodovky | Nm | 190 | |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 22,7 | |
| Maximální délka modulu (1,2) | m | 8,0 | |
| Přesnost opakovaného najíždění | mm | 0,05 | |
1 - maximální délka modulu 10m z jednoho kusu
2 - v případě potřeby možnost napojení do větších délek za předpokladu podepření v místě napojení
Hmotnost:
| AXS 120 M |
Jednotka | Typ vedení |
|
| B |
C | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 46,7 | 58,3 |
| Hmotnost na 100mm zdvihu | kg | 3,1 | 3,1 |
| Hmotnost pojezdového stolu | kg | 24,0 | 30,9 |
| Hmotnost pro protažený profil když X1 / X2 > 85mm | kg | ((X1+X2-170)/100) x 1,85 | |
