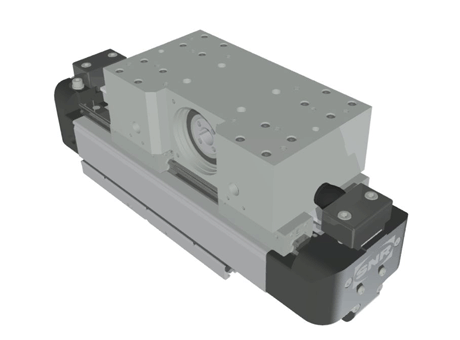

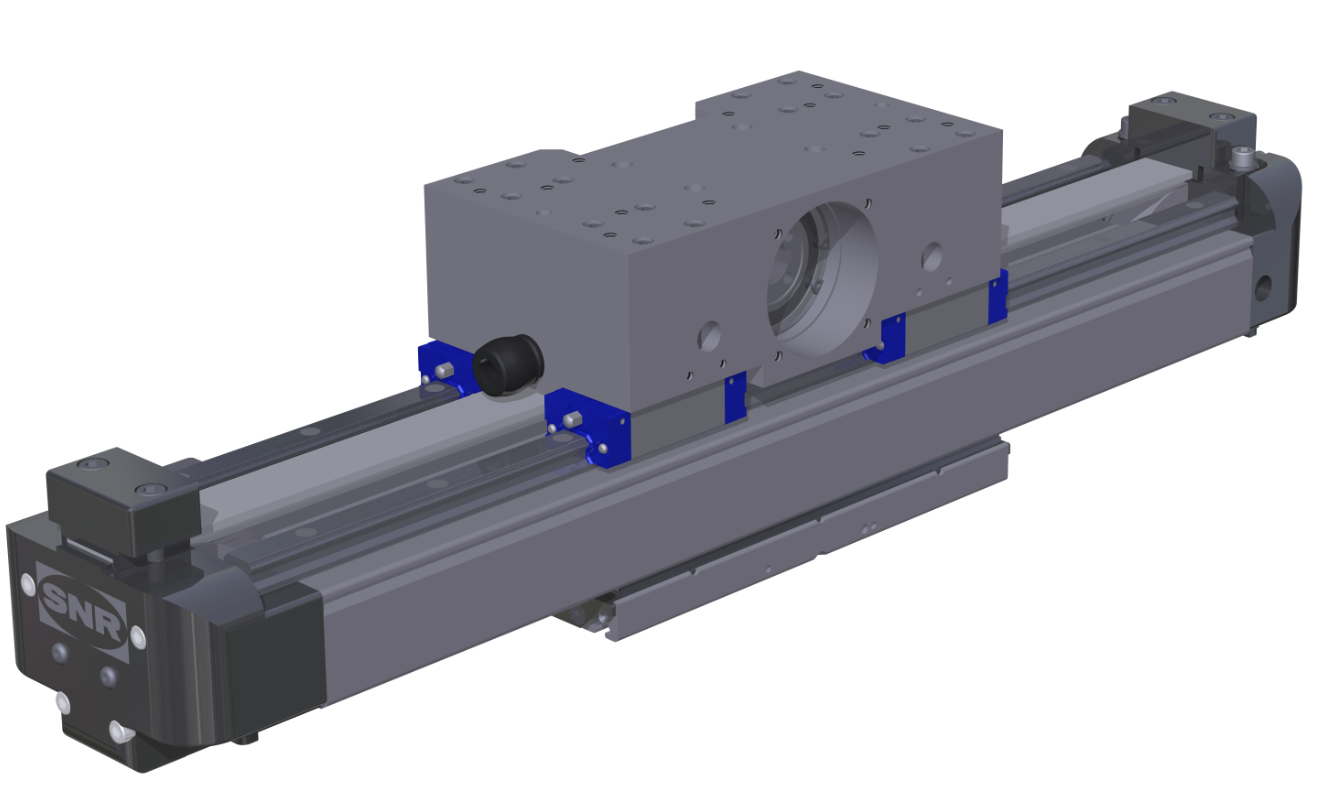

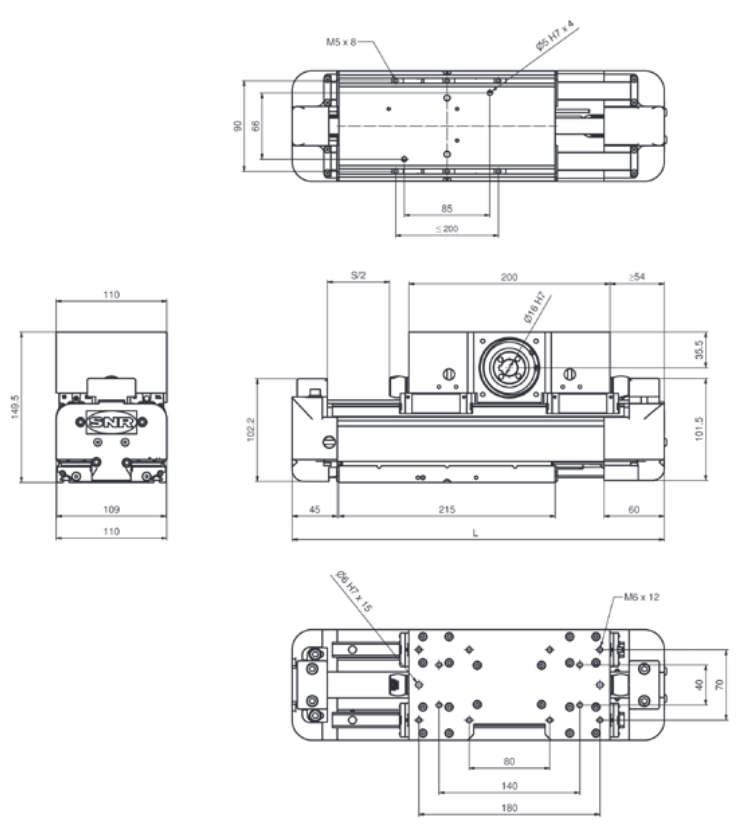

AXS 110 TA
Teleskopická lineární jednotka série AXS-TA
- velikost: 110
- pohon: ozubenými řemeny (dva stupně)
- typy řemenů / 1 stupeň ... 25-STD5 / 2 stupeň ... 16-AT3
- typ vedení: lineární profilové kuličkové
- maximální délka modulu: 6000mm
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka Ω hlavy (mm) | Délka stolu (mm) |
Charakteristika | |
| sekce 1 | sekce 2 | a (m/s2) |
v (m/s) | ||
| Kuličkové vedení | D | 200 | 215 | 50 | 5 |
Maximální statická únosnost:
| Typ jednotky | Sekce | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXS 110 TA |
1 | 42 500 | 42 500 | 1 700 | 7 000 | 7 000 |
| AXS 110 TA |
2 | 28 500 | 28 500 | 370 | 2 600 | 2 600 |
Maximální dynamická únosnost:
| Typ jednotky | Sekce |
Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXS 110 TA |
1 | 7 000 | 7 000 | 240 | 500 | 500 |
| AXS 110 TA |
2 | 2 900 | 2 900 | 100 | 140 | 140 |
Technické údaje:
| AXS 110 TA |
Jednotka / popis | Hodnota | ||||
| Základní rozměr | mm | 110x149,5 | ||||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 79,67 | ||||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 384,60 | ||||
| Typ pohonu 1 sekce | Ozubený hřeben | 25-STD5 | ||||
| Maximální rychlost 1 sekce | m/min | 300 | ||||
| Typ pohonu 2 sekce | Ozubený řemen | 16-AT3 | ||||
| Maximální rychlost 2 sekce | m/min | 300 | ||||
| Povolené dynamické zatížení řemene 1 sekce | N | 980 | ||||
| Povolené dynamické zatížení řemene 2 sekce | N | 350 | ||||
| Zdvih na otáčku řemenice | mm | 340+1 | ||||
| Potřebný rozběhový moment | Nm | 3,2 | ||||
| Maximální hnací moment | Nm | 26,5 | ||||
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 2,83 | ||||
| Maximální délka modulu | m | 6,0 | ||||
| Přesnost opakovaného najíždění | mm | 0,05 | ||||
Hmotnost:
| AXS 110 TA |
Jednotka | Typ vedení D |
|
| 1 sekce |
2 sekce | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 9,0 | 5,5 |
| Hmotnost na 100mm zdvihu | kg | - | 0,4 |
| Hmotnost pojezdového stolu | kg | 0,9 | - |
