AXS 280 Z | Osa Y

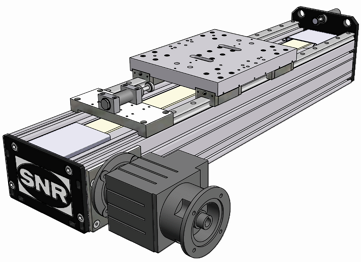

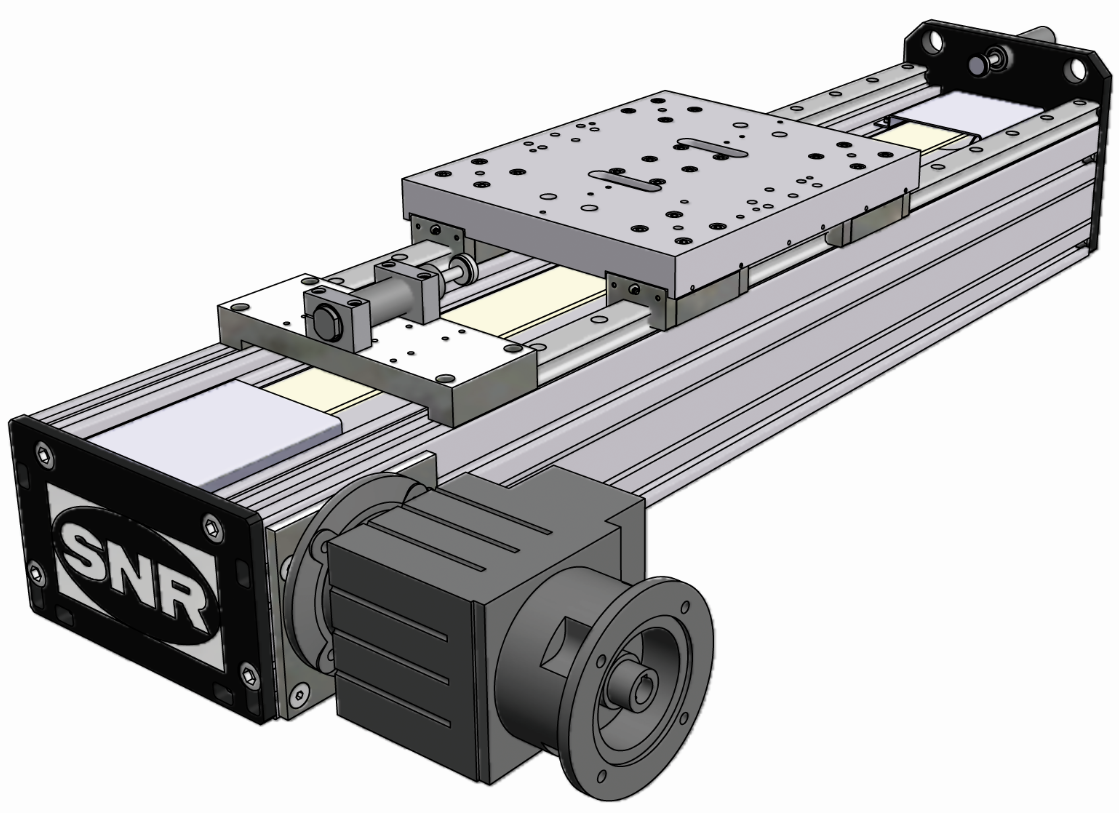

Příčná lineární jednotka série AXS-Z / osa Y (horizontální)
- velikost: 280
- hliníkový základní profil 280x250mm
- pohon: synchronní ozubený řemen
- typ řemene: 75-AT10
- typ vedení: lineární profilové kuličkové
- povolené dynamické zatížení pohonu: 4000N
- maximální rychlost 300m/min
- maximální délka modulu: 10000mm

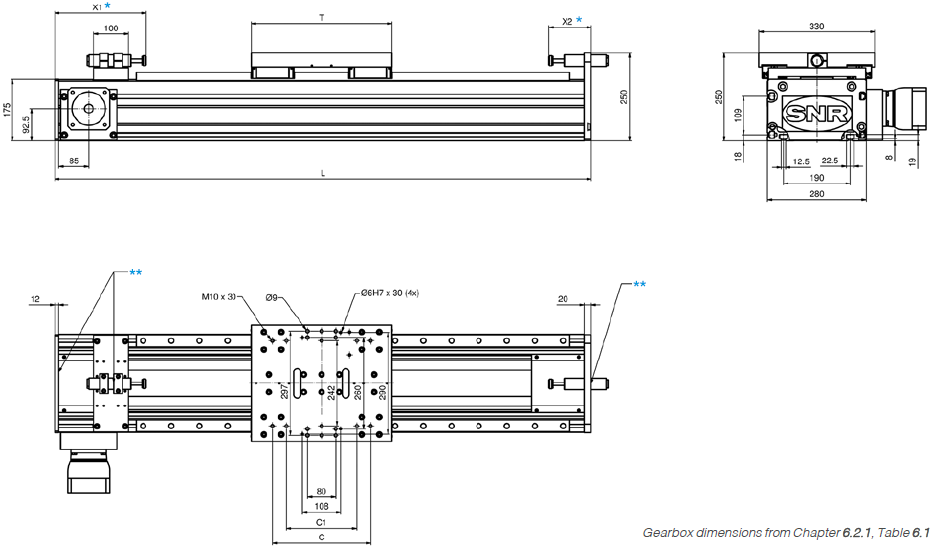

* X1 / X2 ... poloha tlumiče je volitelná a musí být specifikována
** tlumič může být umístěn v koncové desce nebo na příčné desce
- v případě umístění v koncové desce ... X1 / X2 = 80 ... 165mm
- v případě umístění v příčné desce ... X1 / X2 ≥ 165mm
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T |
Rozměr C | Rozměr C1 | Charakteristika | |
| (mm) | (mm) | (mm) | a (m/s2) |
v (m/s) | ||
| Kuličkové vedení | D | 400 | 280 | - | 50 | 5 |
| Kuličkové vedení | E | 600 | 280 | 150 | 50 | 5 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXS 280 Z |
D | 82 000 | 82 000 | 9 900 | 11 000 | 11 000 |
| AXS 280 Z |
E | 102 000 | 102 000 | 12 000 | 24 000 | 24 000 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXS 280 Z |
D | 26 000 | 26 000 | 3 200 | 3 700 | 3 700 |
| AXS 280 Z |
E | 29 000 | 29 000 | 3 500 | 7 000 | 7 000 |
Technické údaje:
| AXS 280 Z |
Jednotka / popis | Hodnota |
| Základní rozměr | mm | 280x250 |
| Geometrický moment setrvačnosti profilu Iy | cm4 | 14 645 |
| Geometrický moment setrvačnosti profilu Iz | cm4 | 7 958 |
| Typ pohonu | ozubený řemen | 75-AT10 |
| Maximální rychlost | m/min | 300 |
| Povolené dynamické zatížení řemene | N | 4 000 |
| Zdvih na otáčku řemenice | mm | 480+0,8 |
| Potřebný rozběhový moment | Nm | 9,0 |
| Maximální hnací moment | Nm | 306 |
| Moment setrvačnosti pohonu (bez převodovky) | kgcm2 | 227,6 |
| Maximální délka modulu1,2 | m | 10,0 |
| Přesnost opakovaného najíždění | mm | 0,03 |
1 - maximální délka modulu 10m z jednoho kusu
2 - v případě potřeby možnost napojení do větších délek za předpokladu podepření v místě napojení
Hmotnost:
| AXS 280 Z |
Jednotka | Typ vedení |
|
| D |
E | ||
| Základní hmotnost (včetně pojezdového stolu) | kg | 78,0 | 96,4 |
| Hmotnost na 100mm zdvihu | kg | 4,6 | 4,6 |
| Hmotnost pojezdového stolu | kg | 19,0 | 28,2 |
| Hmotnost pro protažený profil když X1 > 165mm | kg | ((X1-165)/100) x 4,6 | |
| Hmotnost pro protažený profil když X2 > 165mm | ((X2-165)/100) x 4,6 | ||
