MC1A-A ... , MC1A - ... L, MC1A - ... KMR

alf-logo

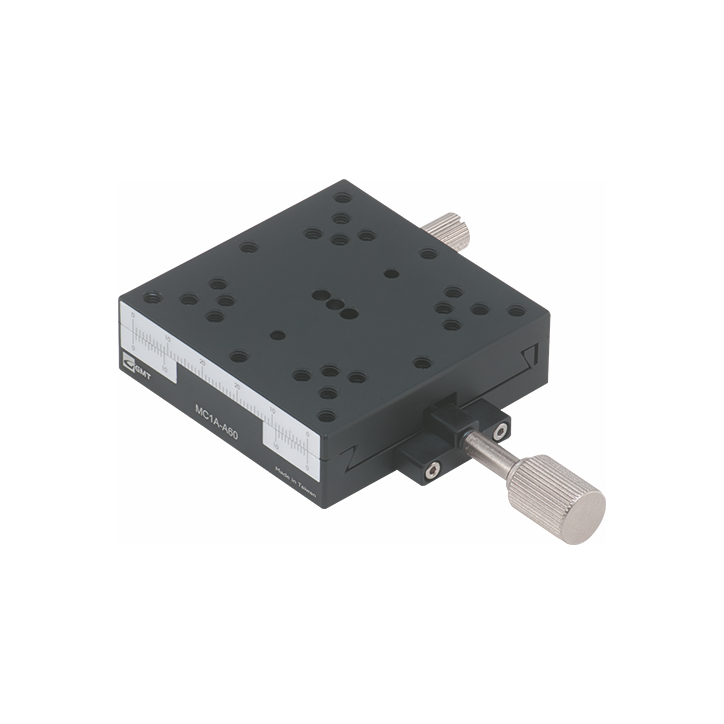

Lineární stanice MC1A-A ... , MC1A - ... L, MC1A - ... KMR


Typy ovládaných os: X, Y

Vedení: rybinové

2 velikosti - MC1A - A / MC1A - L
1 velikost - MC1A - KMR

Typ šroubu: polohovací

Materiál: hliník (černý elox)


Specifikace:

Typ Specifikace
MC1A-A ... , MC1A - ... L, MC1A - ... KMR
Typ vedení Rybinové vedení Rybinové vedení Rybinové vedení

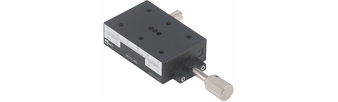

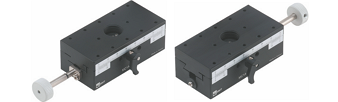

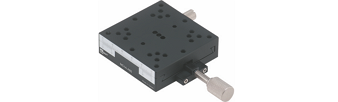

tab2 0 tab2 1 tab2 2 tab2 3
Velikost stolu (mm) 40x40 / 60x60 40x60 / 40x90 40x80
Ovládání Polohovací šroub Polohovací šroub Polohovací šroub
Zdvih (mm)
± 11 / ± 21 ± 21 / ± 35
± 30
Únosnost (N) 20 / 30
30 / 30 40



Poznámka: Únosnost v závislosti na velikosti stolu viz katalogový list
