DIA-495

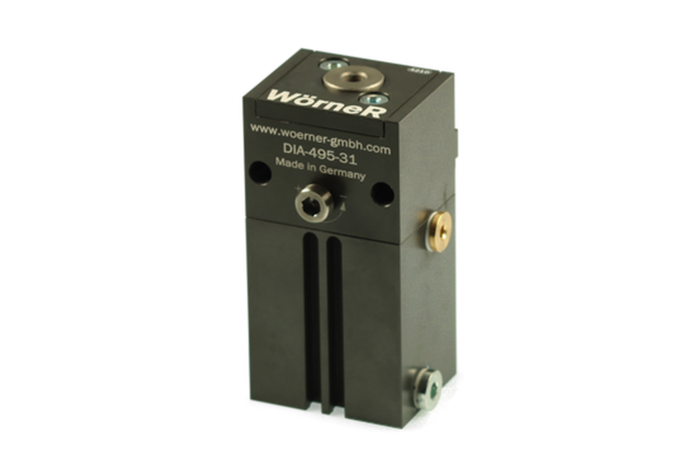

Pneumatická polohovací jednotka DIA-495

Standardní zdvih: 31mm
Alternativní zdvih: 11 / 12 / 15 / 20 / 21 / 22 / 23 / 25 / 26 / 27 / 30mm
Operační tlak: 4-8bar
Teoretická zdvižná síla při 4bar: 320N
Teoretická zdvižná síla při 6bar: 490N
Teoretická zdvižná síla při 8bar: 670N

Spotřeba vzduchu (na zdvih): cca 0,01 l vzduchu při 6 barech

Provozní teplota: 0°C ~ +60°C

indexzylinder

POPIS FUNKCE

Indexovací válce zvednou paletu vertikálně z dopravníku. čímž se zajistí rychlé a přesné umístění palety s výrobkem do pracovního prostoru, bez vibrací.

Výhody

krátké doby cyklu / zdvihu
flexibilní použití díky širokému příslušenství středících / centrálních šroubů (viz.katalogový list)
snímač pro detekci horní a dolní polohy válce
