INDEXOVACÍ VÁLCE

Zvedání a polohování

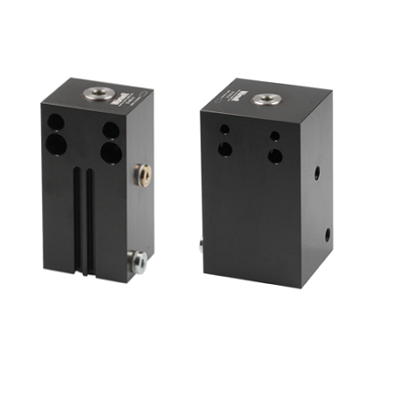

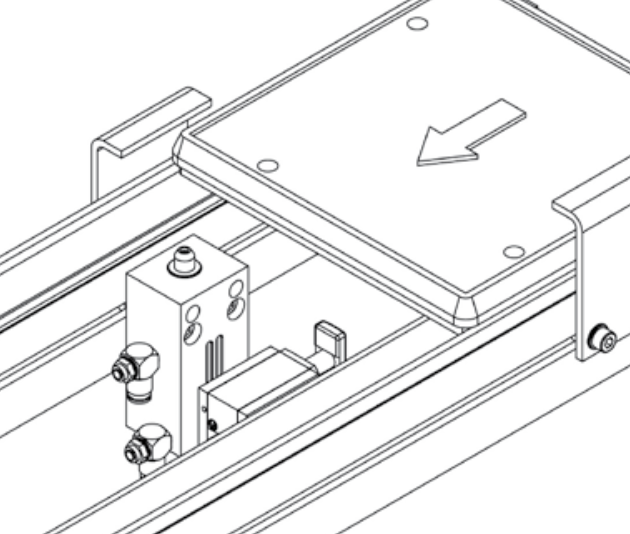

Indexovací válec je rychlá polohovací a zvedací jednotka pro přesné, vertikální zvedání a indexování palet (obrobků). Na výrobku pak můžou být provedeny montážní operace bez vlivu vibrací. Indexovací válec může být vybavem elektronickými snímači pro identifikaci horní a dolní polohy pístnice. Tyto snímače jsou upevněny v T-drážkách. Indexovací válec je ovládán pneumaticky. Příslušenství lze zvolit podle potřeby (viz katalogový list).


indexzylinder




  • DI-490
    Pneumatická polohovací jednotka, Operační tlak 4-8bar, Teoretická zdvižná síla 490N (při 6bar)

    NTN SNR logo

    Pneumatická polohovací jednotka DI-490

    Zdvih: 31 mm Operační tlak: 4-8bar Teoretická zdvižná síla při 4bar: 320N Teoretická zdvižná síla při 6bar: 490N Teoretická zdvižná síla při 8bar: 670N ... Learn More

  • DI-1050
    Pneumatická polohovací jednotka, Operační tlak 4-8bar, Teoretická zdvižná síla 1050N (při 6bar)

    NTN SNR logo

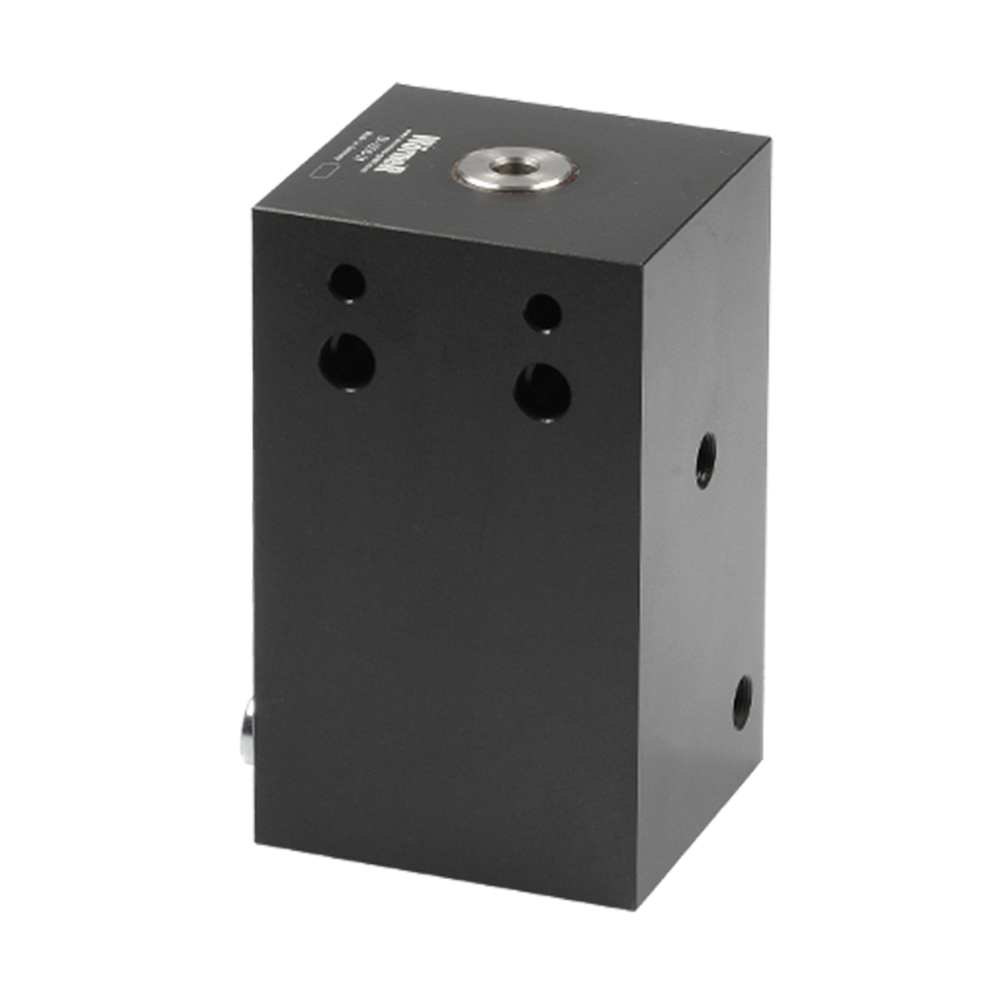

    Pneumatická polohovací jednotka DI-1050

    Zdvih: 31,5 mm Operační tlak: 4-8bar Teoretická zdvižná síla při 4bar: 700N Teoretická zdvižná síla při 6bar: 1050N Teoretická zdvižná síla při 8bar: 1400N ... Learn More

  • DI-2200-25-001
    Pneumatická polohovací jednotka, Operační tlak 4-8bar, Teoretická zdvižná síla 2241N (při 6bar)

    NTN SNR logo

    Pneumatická polohovací jednotka DI-2200-25-001

    Zdvih: 25 mm Operační tlak: 4-8bar Teoretická zdvižná síla při 4bar: 1494N Teoretická zdvižná síla při 6bar: 2241N Teoretická zdvižná síla při 8bar: 2988N ... Learn More
