Základní popis:

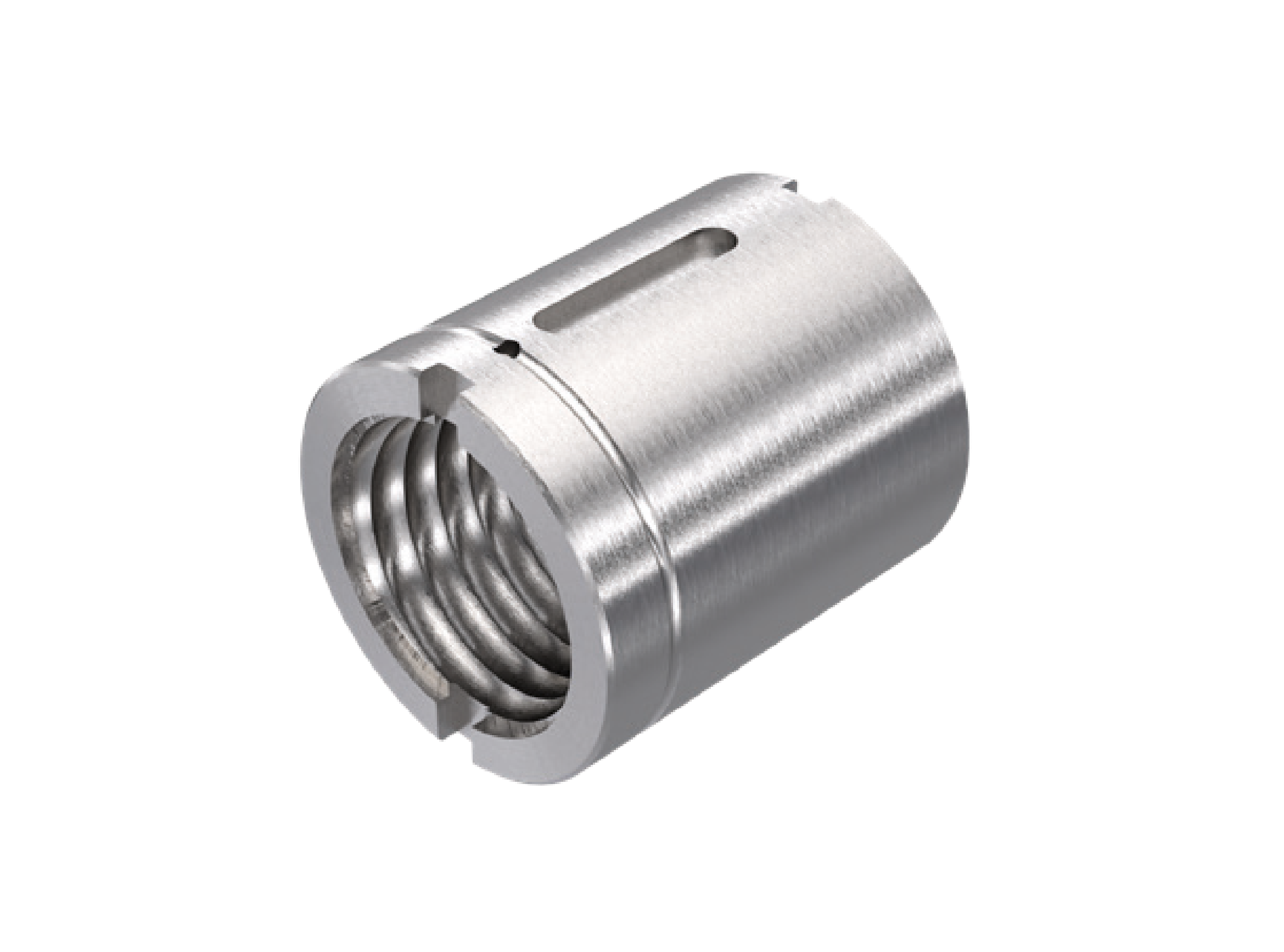

Válcová matice typ KGM-N (rozměry dle NEFF normy) je díky kompaktním rozměrům a integrované drážce pro pero vhodná pro použití v otvorech těles, domečků nebo skříní. Kuličkové šrouby s maticí KGM-N jsou dostupné od průměru 12mm - 80mm s různým stoupáním v závislosti na průměru.

kgm n

Rozměry a únosnost:

Typ / Provedení Rozměry (mm) Silové zatížení (kN)
Dynamické Dynamické Statické
Závit Tvar

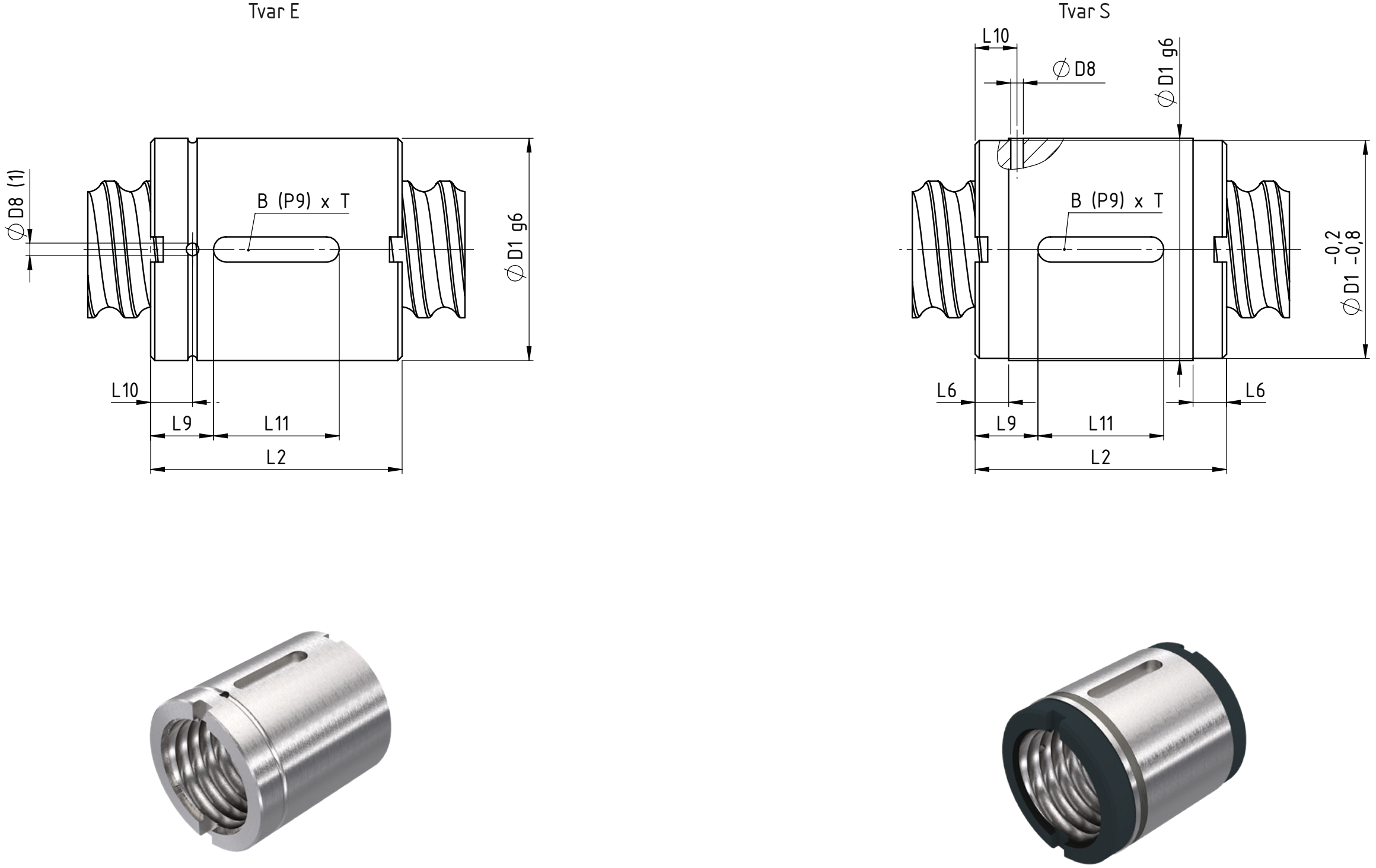

 D1 D8 L2 L9 L10 L11 BxT
 C2) C3)
 C6)
KGM-N 1204 RH-EE pravý E 22 3 30 9 - 12 3x1,8 - 3,5 4,0
KGM-N 1205 RH-EE pravý E 22 3 28 5 - 14 3x1,8 6,0 3,8 5,8
KGM-N 1210 RH-EE pravý E 22 3 25 6,5 - 12 3x1,8 - 2,5 3,6
KGM-N 2005 RH-EE pravý E 32 3 34 7 7 20 5x2 14,0 10,5 16,6
KGM-N 2020 RH-EE pravý S 35 1,5 30 9 11,5 12 5x3 12,0 11,6 18,4
KGM-N 2050 RH-EE pravý S 35 1,5 56 18 16 20 5x2,2 18,0 13,0 24,6
KGM-N 2505 RH-EE pravý E 38 3 34 7 7 20 5x2 15,0 12,3 22,5
KGM-N 3205 RH-EE pravý E 45 3 45 8 7,5 30 6x2,5 24,0 21,5 49,3
KGM-N 3210 RH-EE pravý E 53 4 60 15 10 30 6x2,5 44,0 33,4 54,5
KGM-N 3220 RH-EE pravý E 53 3 70 20 7,5 30 6x2,5 42,5 29,7 59,8
KGM-N 3240 RH-EE pravý S   535) 1,5 45 10 13 25 6x4 17,0 14,9 32,4
KGM-N 3260 RH-EE pravý S 53 1,5 68 21,5 15,5 25 6x2,5 23,0 19,8 46,6
KGM-N 4005 RH-EE pravý E 53 3 45 8 7,5 30 6x2,5 26,0 23,8 63,1
KGM-N 5010 RH-EE pravý E 72 4 82 23 11 36 6x2,5 78,0 68,7 155,8
KGM-N 5020 RH-EE pravý E 85 4 82 23 10 36 6x2,5 82,0 60,0 136,3
KGM-N 6310 RH-EE pravý E 85 4 82 23 11 36 6x2,5 86,0 76,0 197,0
KGM-N 8010 RH-EE pravý E 105 4 82 23 11 36 8x3 107,0 82,7 221,9



Poznámka:

1) není dle DIN 69051 | 2) dynamické zatížení dle DIN 69051 (1978) | 3) dynamické zatížení dle DIN 69051 (1989) | 5) k dispozici také s Ø50 dle DIN | 6) statické zatížení
