Základní popis:

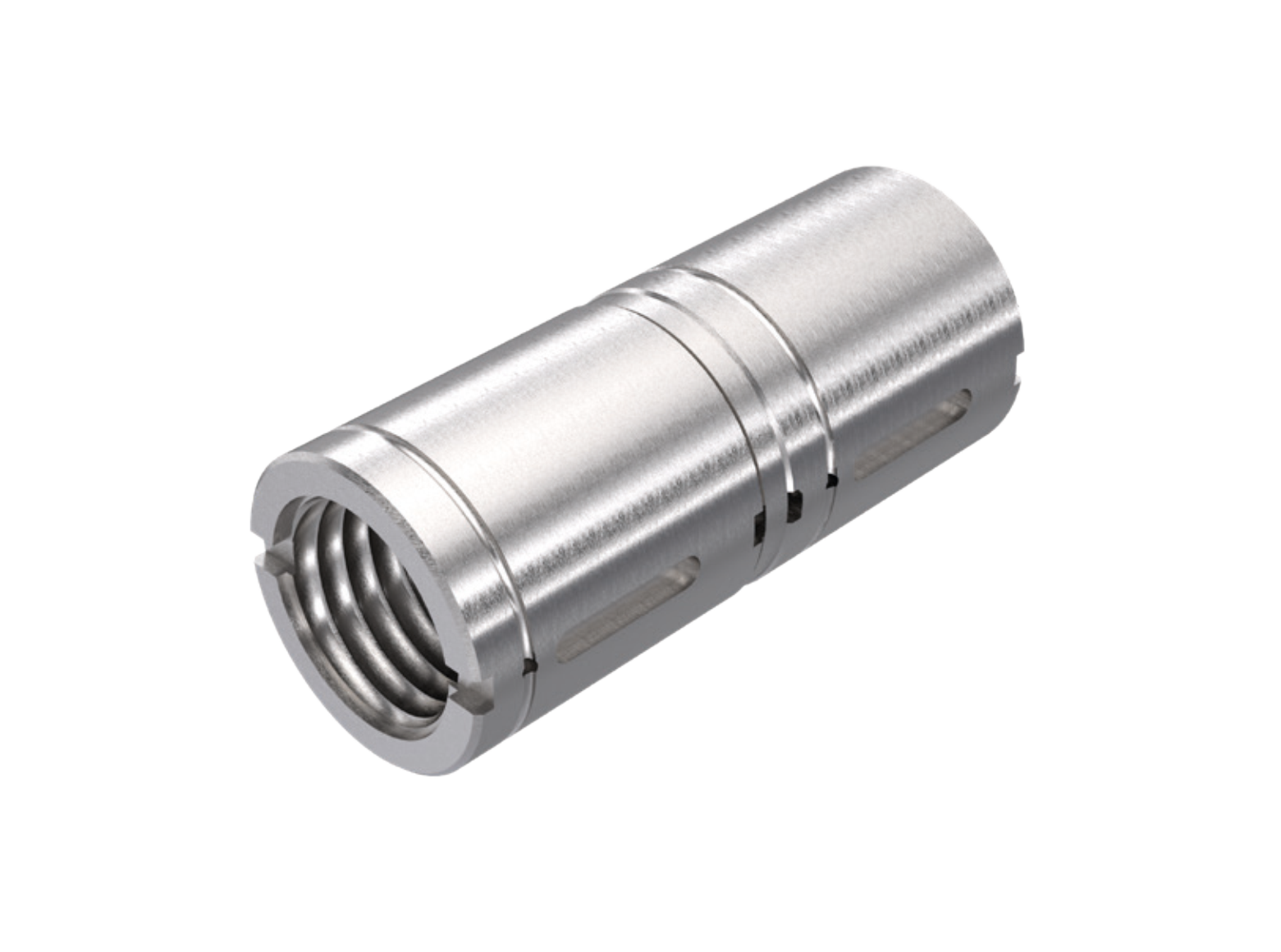

Jednotky s válcovou kuličkovou maticí předepjatou bez vůle se skládají ze dvouválcových kuličkových matic. Tyto jednotky jsou k dispozici buď podle normy NEFF, nebo podle normy DIN. Předpětí je maximálně 5 % dynamického zatížení Cdyn. Pokud je předpětí většínež 2 %, doporučujeme přesnost rozteče T5. Tento typ se vyznačuje velmi vysokou tuhostí.

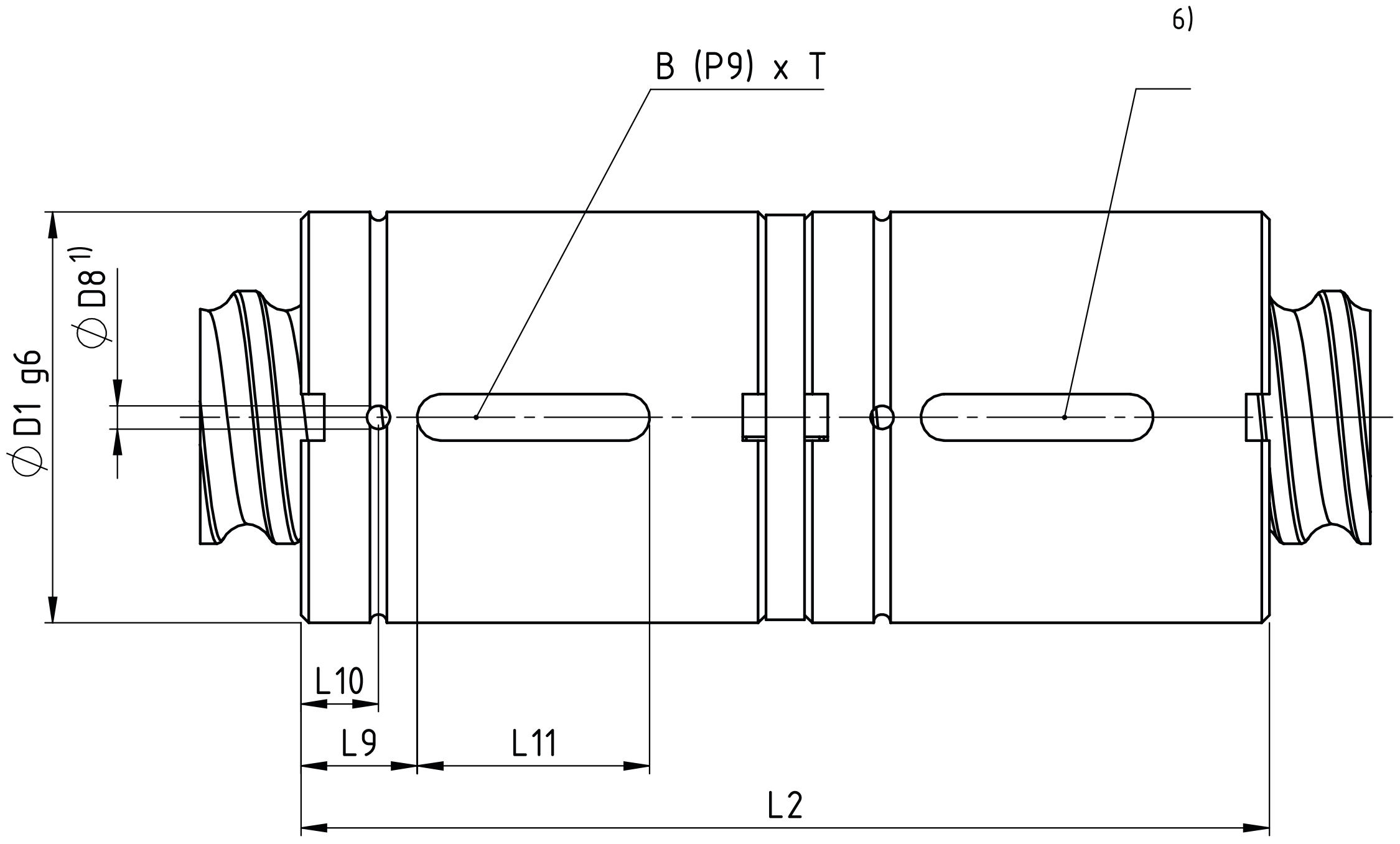

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) | Silové zatížení (kN) | ||||||||||
| Dynamické | Dynamické | Statické | ||||||||||
| Závit | Tvar |
D1 | D8 | L2 | L8 | L9 | L10 | BxT |
C2) | C3) |
C6) |
|
| MM-N 1205 RH-00 | pravý | E | 204) | - | 52,0 | - | 5 | 14 | 3x1,8 | 6,0 | 3,8 | 5,8 |
| MM-N 2005 RH-EE | pravý | E | 32 | 3 | 72,0 | 7 | 7 | 20 | 5x2 | 14,0 | 10,5 | 16,6 |
| MM-N 2505 RH-EE | pravý | E | 38 | 3 | 75,0 | 7 | 7 | 20 | 5x2 | 15,0 | 12,3 | 22,5 |
| MM-N 3205 RH-EE | pravý | E | 45 | 3 | 94,5 | 7,5 | 8 | 30 | 6x2,5 | 24,0 | 21,5 | 49,3 |
| MM-N 3210 RH-EE | pravý | E | 53 | 4 | 124,0 | 10 | 15 | 30 | 6x2,5 | 44,0 | 33,4 | 54,5 |
| MM-N 3220 RH-EE | pravý | E | 53 | 3 | 150,0 | 7,5 | 20 | 30 | 6x2,5 | 42,5 | 29,7 | 59,8 |
| MM-N 4005 RH-EE | pravý | E | 53 | 3 | 94,5 | 7,5 | 8 | 30 | 6x2,5 | 26,0 | 23,8 | 63,1 |
| MM-N 5010 RH-EE | pravý | E | 72 | 4 | 172,5 | 11 | 23 | 36 | 6x2,5 | 78,0 | 68,7 | 155,8 |
| MM-N 5020 RH-EE | pravý | E | 85 | 4 | 174,0 | 10 | 23 | 36 | 6x2,5 | 82,0 | 60,0 | 136,3 |
| MM-N 6310 RH-EE | pravý | E | 85 | 4 | 171,5 | 11 | 23 | 36 | 6x2,5 | 86,0 | 76,0 | 197,0 |
| MM-N 8010 RH-EE | pravý | E | 105 | 4 | 171,5 | 11 | 23 | 36 | 8x3 | - | 82,7 | 221,9 |
Poznámka:
1) není dle DIN 69051 | 2) dynamické zatížení dle DIN 69051 (1978) | 3) dynamické zatížení dle DIN 69051 (1989) | 4) kruhová příruba | 5) k dispozici také s Ø50 dle DIN
6) statické zatížení
