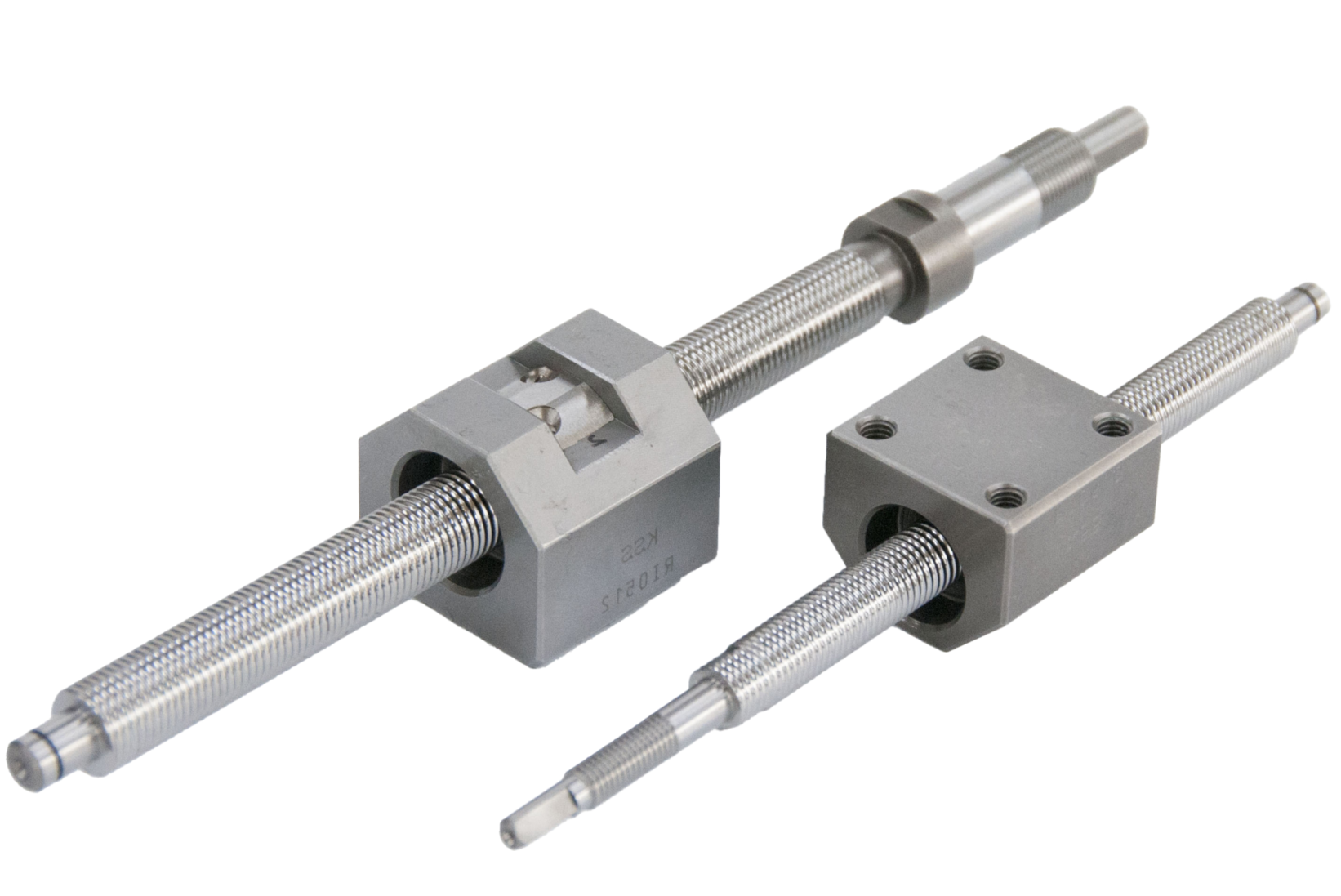

Série KS disponuje jednoduchou maticí čtvercového typu, která je zakončena velkou montážní plochou rovnoběžnou se středem matice.

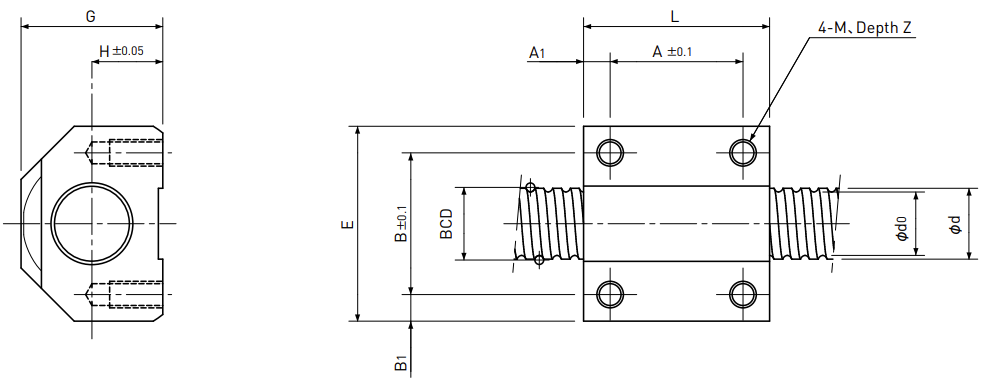

Typ | Ø Šroubu |
Stoupání | Únosnost | Rozměry | ||||||||||
Ca dyn | C0a stat | L | E |
G |
H | A | A1 | B |
B1 | M | Z | |||
KS 0601 B | 6 | 1 | 680 / 430 | 1 200 / 610 | 20 | 20 | 14 | 7 | 14 | 3 | 14 | 3 | M3 | 6 |
KS 0602 A | 6 | 2 | 750 / 470 | 1 200 / 590 | 20 | 20 | 14 | 7 | 14 | 3 | 14 | 3 | M3 | 6 |
KS 0801 B | 8 | 1 | 780 / 490 | 1 650 / 820 | 21 | 22 | 16 | 8 | 15 | 3 | 16 | 3 | M3 | 6 |
KS 0802 A | 8 | 2 | 850 / 540 | 1 600 / 800 | 21 | 22 | 16 | 8 | 15 | 3 | 16 | 3 | M3 | 6 |
KS 1001 B | 10 | 1 | 840 / 530 | 2 000 / 1 000 | 26 | 28 | 22 | 12 | 18 | 4 | 20 | 4 | M4 | 7 |
KS 1002 B | 10 | 2 | 2 700 / 1 750 | 5 300 / 2 700 | 26 | 28 | 23,5 | 12 | 18 | 4 | 20 | 4 | M4 | 7 |
