SD1202

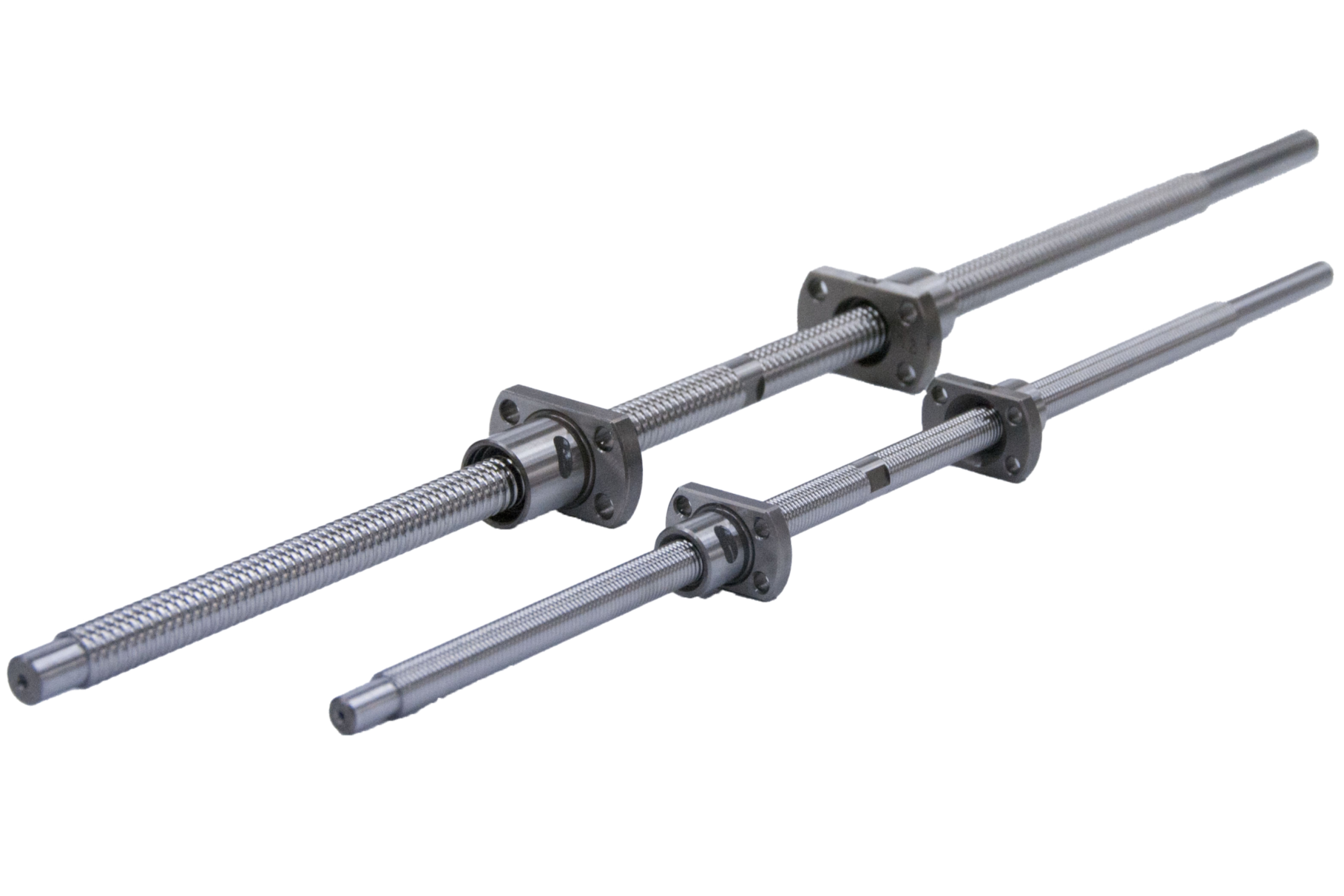

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:

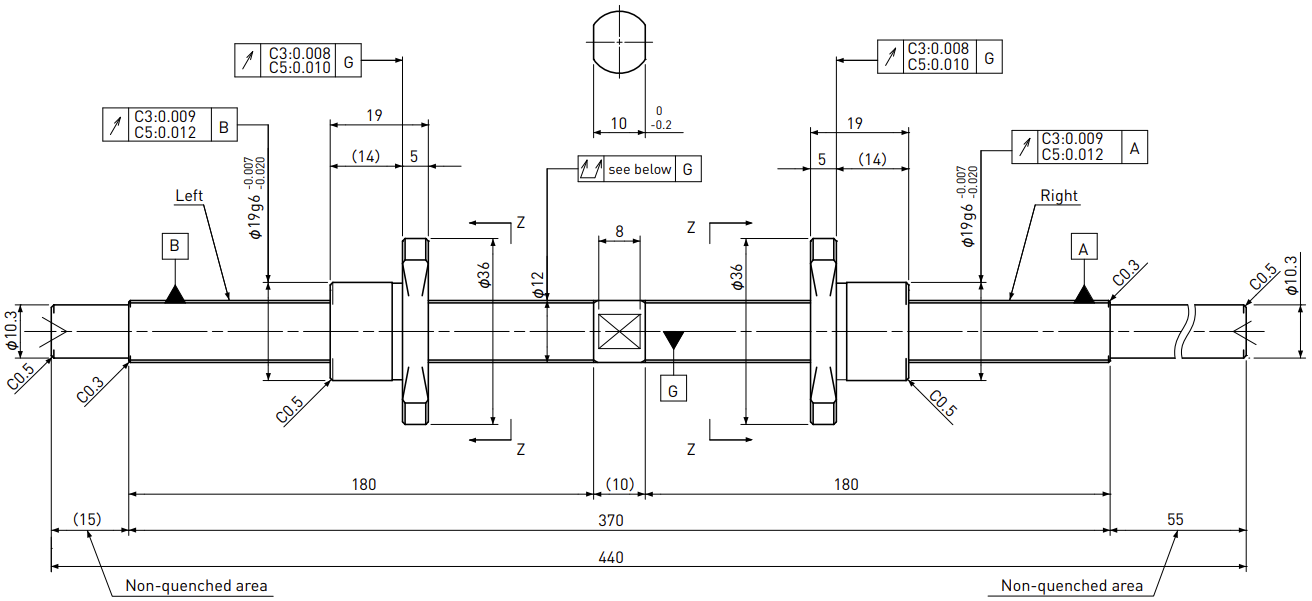

SD1202-180L180R440C3 (viz katalogový list)

Popis

Série SD jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

Průměr šroubu ø12 | Stoupání šroubu 2 mm

sd1202

Typ	Zdvih	Přesnost	Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	e_p	V_u	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SD1202-180L180R440C3	160	C3	± 0,010	0,008	0,065	0	~ 0,035	1 600	3 700
SD1202-180L180R440C5	160	C5	± 0,020	0,018	0,080	~ 0,005	-	1 600	3 700

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 1,2	1	levý a pravý	ø 11,0	1 x 3	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
