Miniaturní kuličkový šroub série SG


Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG1005-110R160C3 (viz katalogový list)

Popis

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

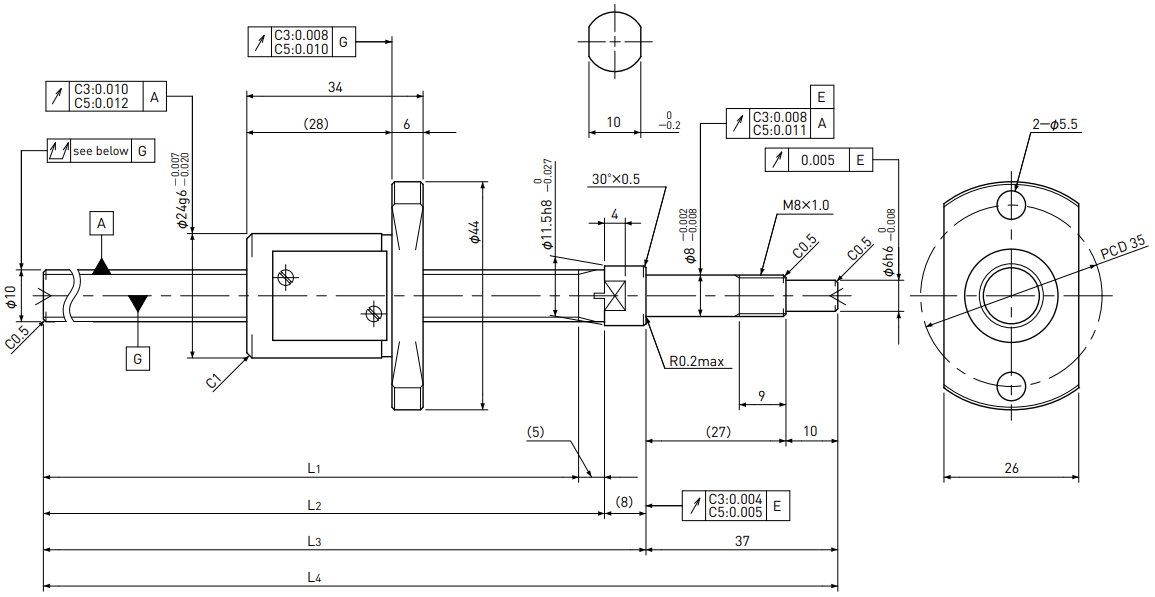

Průměr šroubu ø10 | Stoupání šroubu 5 mm

44


Typ
Zdvih Přesnost Rozměry Odchylka Variace Házivost Ax. vůle Předpětí Únosnost
L1 L2 L3 L4 ep Vu Ca dyn C0a stat
SG1005-110R160C3 75 C3 110 115 123 160 ± 0,010 0,008 0,035 0
Distanční koule
(1:1)
0,005 ~ 0,040 1 800 2 600
SG1005-260R310C3 225 C3 260 265 273 310 ± 0,012 0,008 0,040
SG1005-110R160C5 75 C5 110 115 123 160 ± 0,020 0,018 0,040 ~ 0,005 - 3 000 5 200
SG1005-260R310C5 225 C5 260 265 273 310 ± 0,023 0,018 0,055

Specifikace kuličkového šroubu

Velikost kuličky Počet závitů Směr závitů Malý průměr šroubu
Počet drah
Materiál
Tvrdost povrchu
Antikorozní úprava

ø 2,0 1 pravý ø 8,2 2,7 x 1 SCM415H HRC58 ~ 62 (oblast závitu) Antikorozní olej

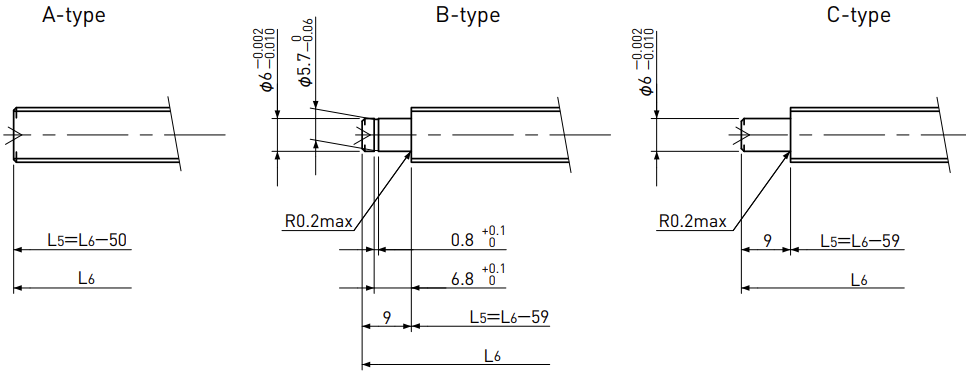

Konec kuličkového šroubu



SG1005



L5:Délka závitu po obrábění konce kuličkového šroubu.
L6:Celková délka po obrábění konce kuličkového šroubu.


Doporučené ložiskové uložení kuličkového šroubu

Volná (plovoucí) strana: MSU-8CS/8GS
Pevná (fixní) strana: MSU-8C/8G

Typy ložiskových uložení ke stažení zde.
