Miniaturní kuličkový šroub série SRT / SSRT


Provedení: SRT ... standardní
Typ matice: jednoduchá přírubová
Typ šroubu: válcovaný
Přesnost: Ct7, Ct10 (dle JIS)
Materiál šroubu: S55C+SUS303
Materiál matice: SCM415H

Příklad objednání:
SRT1002K-201R260C7 (viz katalogový list)

Popis

Standardní a cenově dostupné miniaturní válcované kuličkové šrouby. K dispozici jsou dvě materiálové provedení a to SRT a SSRT (nerezové provedení pro speciální aplikace). Série SRT a SSRT se standardně dodávají bez úpravy konců, což umožnuje flexibilitu při návrhu ložiskového uložení. Koncový čep na pevné straně má větší průměr než je průměr kuličkového šroubu a je určen k opracování. Díky koncovému čepu s větším průměrem nabízí série SRT a SSRT ještě větší flexibilitu při návrhu úpravy konců. Tato série je dostupná ze skladu výrobce v krátkých dodacích lhůtách.

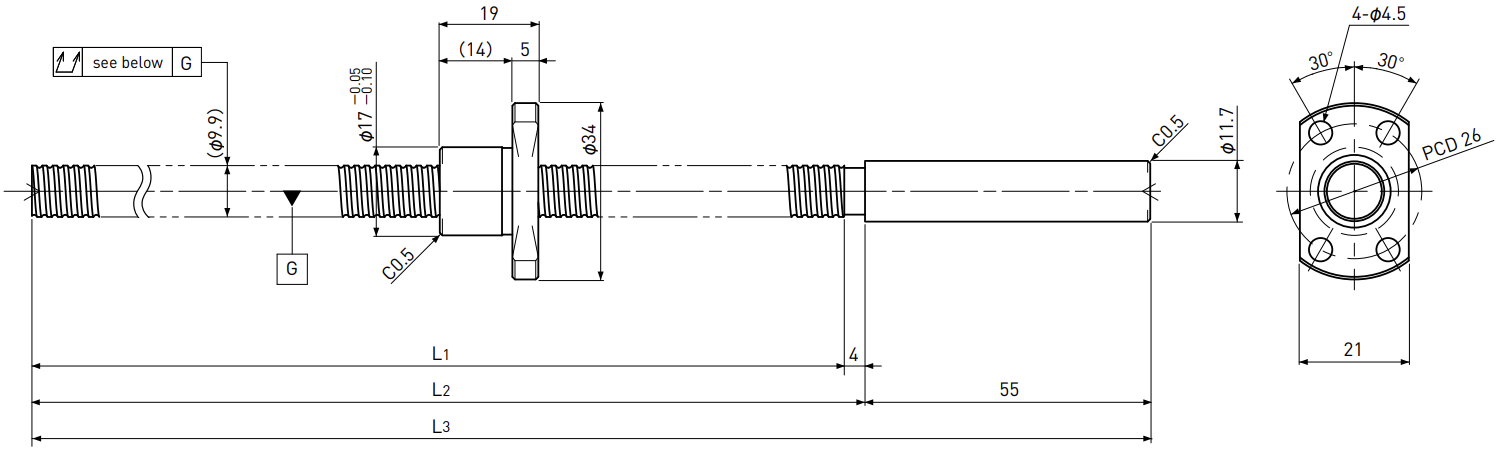

Průměr šroubu ø10 | Stoupání šroubu 2 mm | Kompaktní

37


Typ Zdvih  Přesnost Rozměry Odchylka Variace Házivost Ax. vůle Předpětí Únosnost
L1 L2 L3 ep V300 Ca dyn C0a stat
SRT1002K-201R260C7 175 Ct7 201 205 260 ± 0,03 - 0,080 ~ 0,020 - 1 450 3 000
SRT1002K-201R260C10 175 Ct10 201 205 260 ± 0,14 - 0,160 ~ 0,050

Specifikace kuličkového šroubu

Velikost kuličky Počet závitů Směr závitů Malý průměr šroubu
Počet drah
Materiál
Tvrdost povrchu
Antikorozní úprava

ø 1,2 1 pravý ø 9,0 1 x 3 S55C+SUS303 / SCM415H HRC58 ~ (oblast závitu) Antikorozní olej

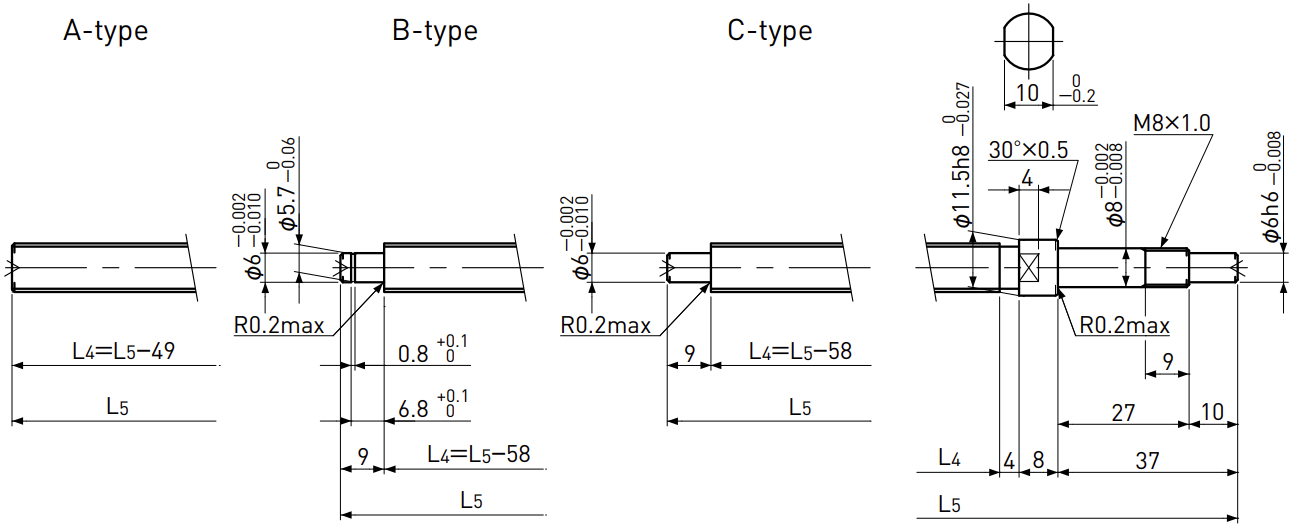

Konec kuličkového šroubu



38



L4:Délka závitu po obrábění konce kuličkového šroubu.
L5:Celková délka po obrábění konce kuličkového šroubu.


Doporučené ložiskové uložení kuličkového šroubu

Volná (plovoucí) strana: MSU-8CS/8GS
Pevná (fixní) strana: MSU-8C/8G

Typy ložiskových uložení ke stažení zde.
