SRT1202K

Miniaturní kuličkový šroub série SRT / SSRT

Provedení: SRT ... standardní
Typ matice: jednoduchá přírubová
Typ šroubu: válcovaný
Přesnost: Ct7, Ct10 (dle JIS)
Materiál šroubu: S55C＋SUS303
Materiál matice: SCM415H

Příklad objednání:
SRT1202K-271R335C7 (viz katalogový list)

Popis

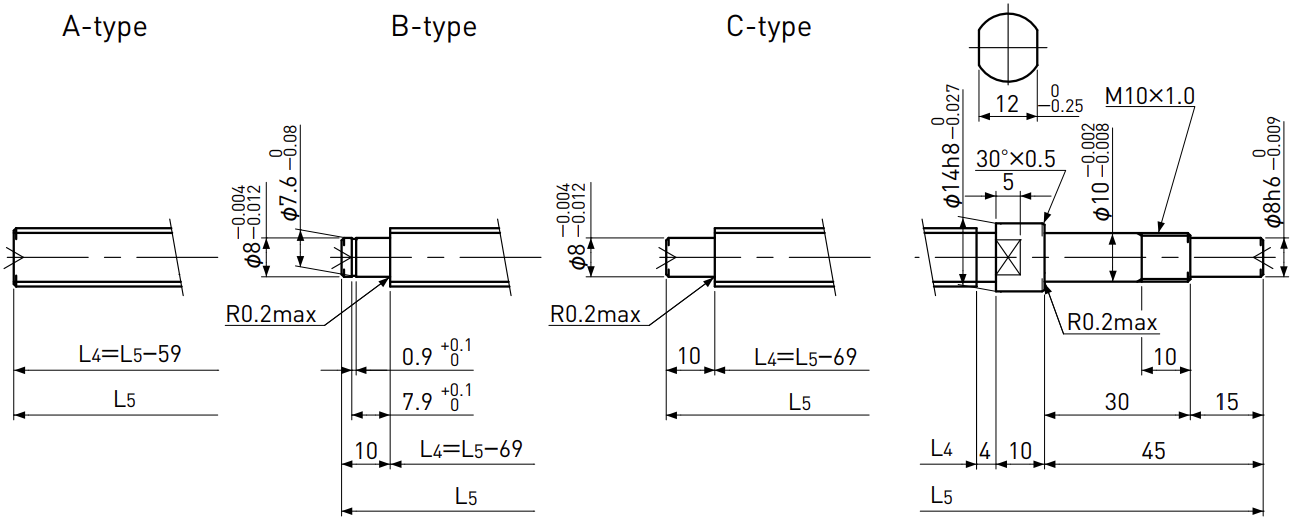

Standardní a cenově dostupné miniaturní válcované kuličkové šrouby. K dispozici jsou dvě materiálové provedení a to SRT a SSRT (nerezové provedení pro speciální aplikace). Série SRT a SSRT se standardně dodávají bez úpravy konců, což umožnuje flexibilitu při návrhu ložiskového uložení. Koncový čep na pevné straně má větší průměr než je průměr kuličkového šroubu a je určen k opracování. Díky koncovému čepu s větším průměrem nabízí série SRT a SSRT ještě větší flexibilitu při návrhu úpravy konců. Tato série je dostupná ze skladu výrobce v krátkých dodacích lhůtách.

Průměr šroubu ø12 | Stoupání šroubu 2 mm | Kompaktní

Typ

Zdvih

Přesnost

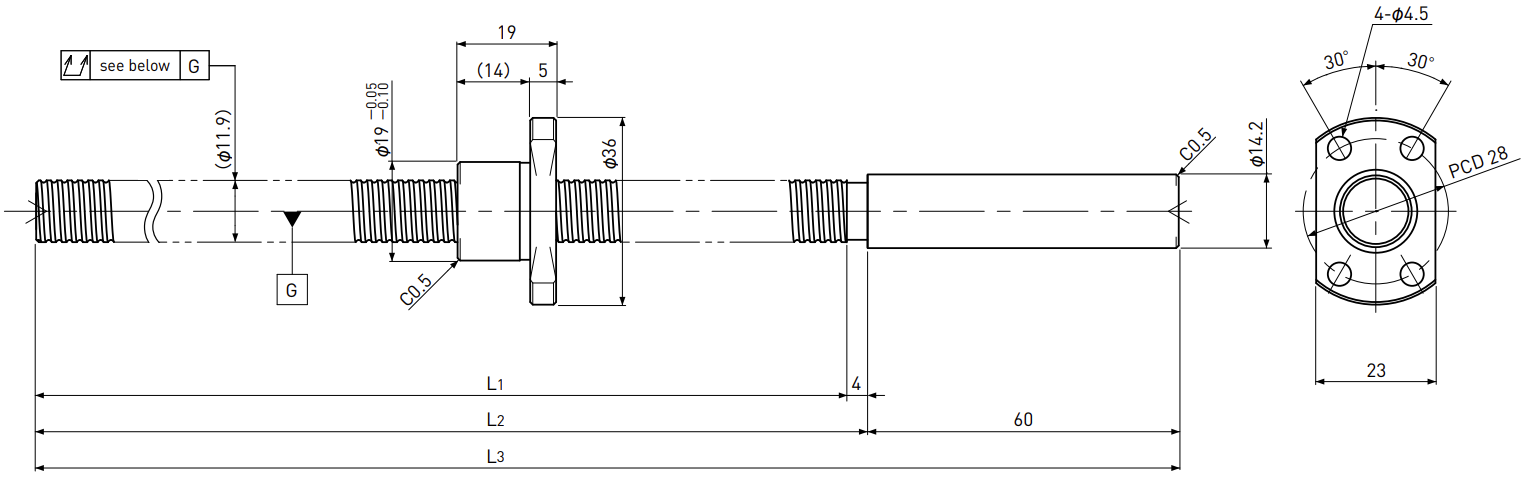

Rozměry

Odchylka

Variace

Házivost

Ax. vůle

Předpětí

Únosnost

L₁

L₂

L₃

e_p

V₃₀₀

Ca dyn

C0a stat

SRT1202K-271R335C7

245

Ct7

271

275

335

± 0,04

0,080

~ 0,020

1 600

3 700

SRT1202K-271R335C10

245

Ct10

271

275

335

± 0,19

0,160

~ 0,050

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 1,2	1	pravý	ø 11,0	1 x 3	S55C＋SUS303 / SCM415H	HRC58 ~ (oblast závitu)	Antikorozní olej
