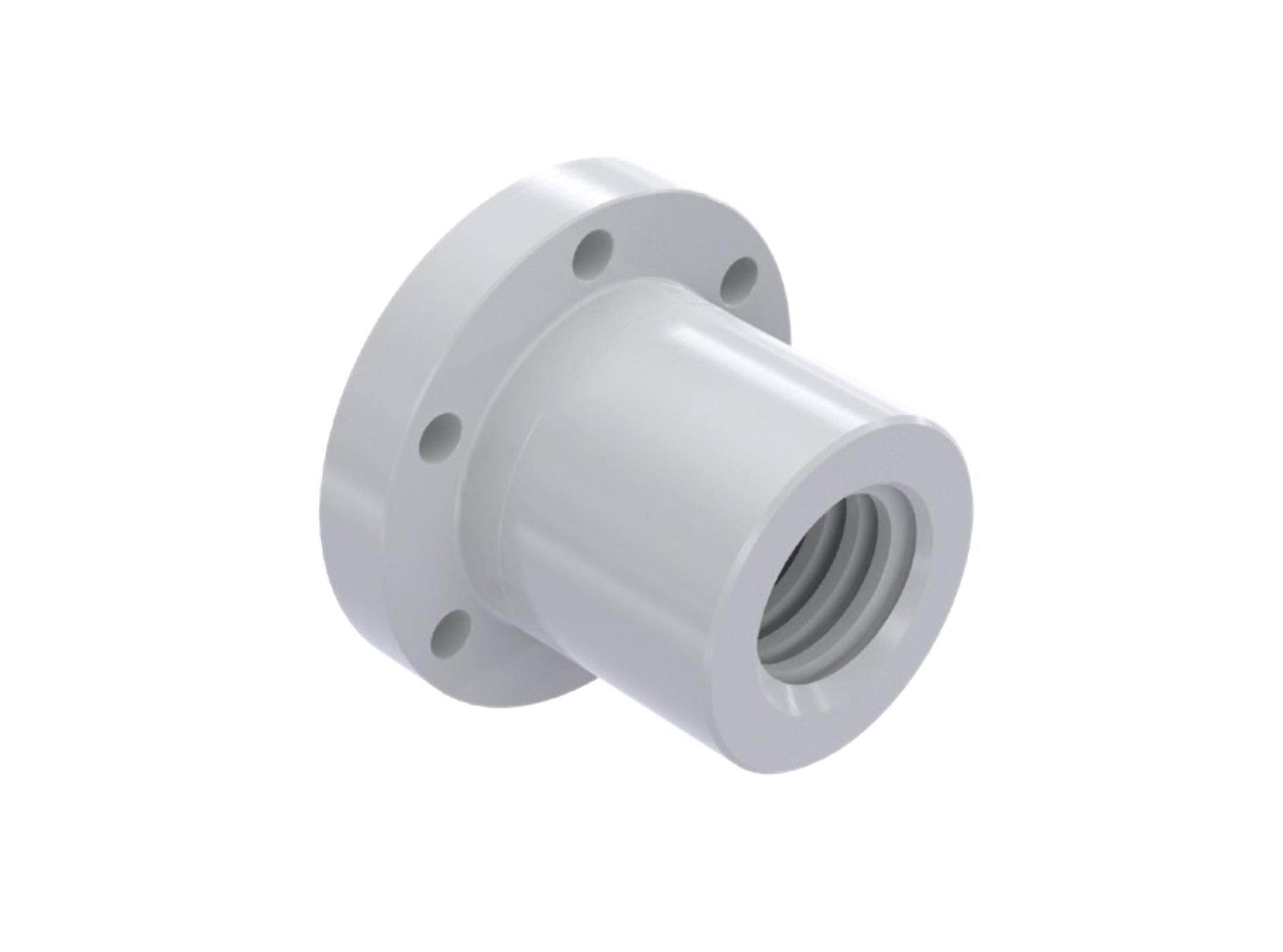

V kombinaci s válcovanými trapézovými šrouby vysoké povrchové kvality jsou plastové matice připravené k montáži často alternativou ke konvenčním materiálům. Zvláště nízká hlučnost a v mnoha případech bezmaznost plastů otevírá zcela nové oblasti použití.
Materiál: ZEDEX100 (ZX-100K)

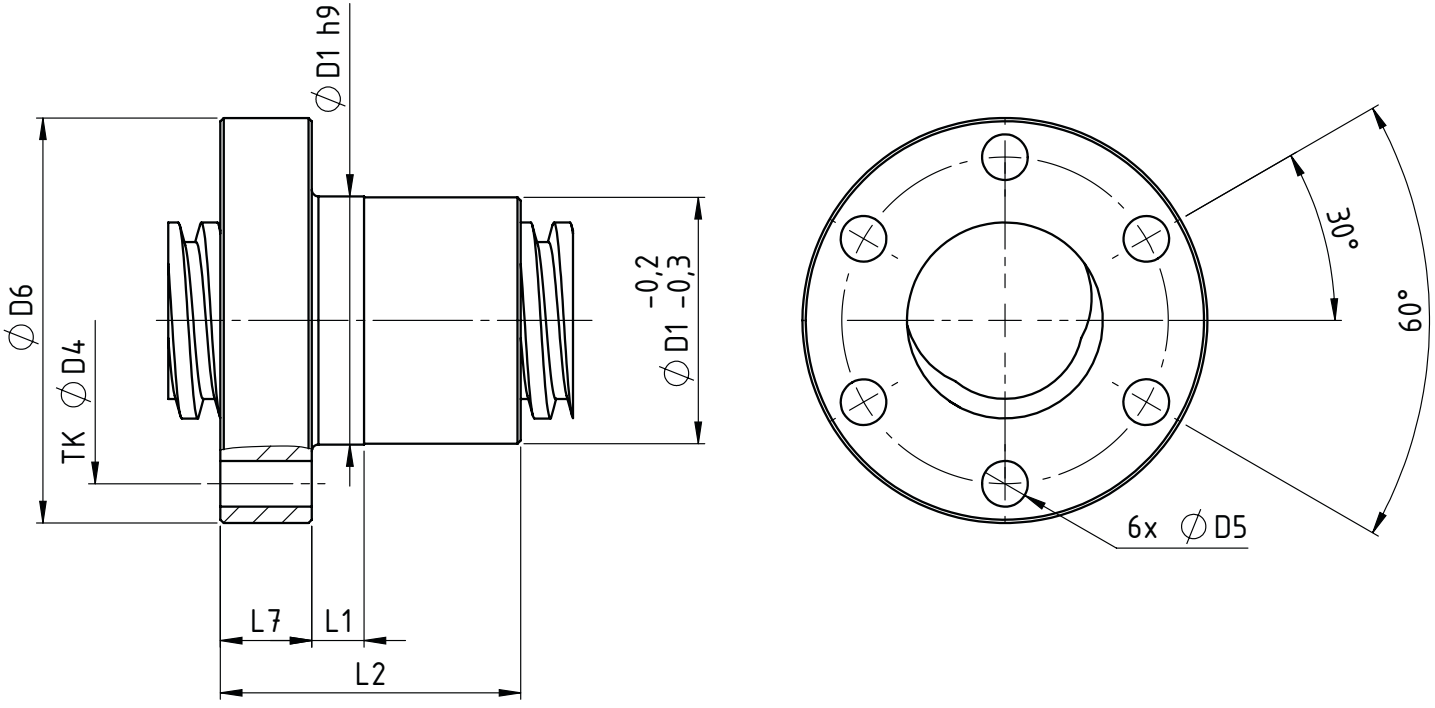

Typ | Rozměry [mm] |
||||||
D1 h9 | D4 | D6 | D5 | L1 | L2 | L7 | |
EKM-Tr12x3 |
24 | 32 | 040 | 06 | 10 | 28 | 12 |
EKM-Tr12x6 P3 | 24 | 32 | 040 | 06 | 10 | 28 | 12 |
EKM-Tr14x3 | 28 | 38 | 048 | 06 | 08 | 35 | 12 |
EKM-Tr14x14 | 28 | 38 | 048 | 06 | 08 | 35 | 12 |
EKM-Tr16x2 | 28 | 38 | 048 | 06 | 08 | 44 | 12 |
EKM-Tr16x4 | 28 | 38 | 048 | 06 | 08 | 44 | 12 |
EKM-Tr16x8 P4 | 28 | 38 | 048 | 06 | 08 | 44 | 12 |
EKM-Tr18x4 | 28 | 38 | 048 | 06 | 08 | 44 | 12 |
EKM-Tr18x8 P4 | 28 | 38 | 048 | 06 | 08 | 44 | 12 |
EKM-Tr20x4 | 32 | 45 | 055 | 07 | 08 | 44 | 12 |
EKM-Tr20x8 P4 | 32 | 45 | 055 | 07 | 08 | 44 | 12 |
EKM-Tr20x16 P4 | 32 | 45 | 055 | 07 | 08 | 44 | 12 |
EKM-Tr22x5 | 32 | 45 | 055 | 07 | 08 | 44 | 12 |
EKM-Tr24x5 | 32 | 45 | 055 | 07 | 08 | 44 | 12 |
EKM-Tr24x10 P5 | 32 | 45 | 055 | 07 | 08 | 44 | 12 |
EKM-Tr26x5 | 38 | 50 | 062 | 07 | 08 | 46 | 14 |
EKM-Tr28x5 | 38 | 50 | 062 | 07 | 08 | 46 | 14 |
EKM-Tr30x6 | 38 | 50 | 062 | 07 | 08 | 46 | 14 |
EKM-Tr30x12 P6 | 38 | 50 | 062 | 07 | 08 | 46 | 14 |
EKM-Tr32x6 | 45 | 58 | 070 | 07 | 10 | 54 | 16 |
EKM-Tr36x6 | 45 | 58 | 070 | 07 | 10 | 59 | 16 |
EKM-Tr36x12 P6 | 45 | 58 | 070 | 07 | 10 | 59 | 16 |
EKM-Tr40x7 | 63 | 78 | 095 | 09 | 10 | 73 | 16 |
EKM-Tr40x14 P7 | 63 | 78 | 095 | 09 | 10 | 73 | 16 |
EKM-Tr44x7 | 63 | 78 | 095 | 09 | 10 | 73 | 16 |
EKM-Tr50x8 | 72 | 90 | 110 | 11 | 10 | 97 | 18 |
