Popis:

Bezpečnostní matice se používají k ochraně osob a k prevenci nákladného poškození stroje. Jedná se o druhou, nezatíženou matici, která je trvale spojena s vlastní nosnou maticí a vzdáleností X. S rostoucím opotřebením nosné matice se odpovídajícím způsobem zmenšuje vzdálenost X od bezpečnostní matice.V případě přímého ohrožení osob, např. na zvedacích plošinách, je třeba dodržovat určité předpisy, mimo jiné podle norem EN 280, EN 1493, EN1570, EN 1756 (dříve VBG 14). V takovém případě se používají dlouhé bezpečnostní matice. Při použití dlouhých bezpečnostních matic lze provádět kontrolu opotřebení pomocí elektrického koncového spínače.
Materiál: 2.1090 (CuSn7Zn4Pb7; RG7)

szx

Provedení:

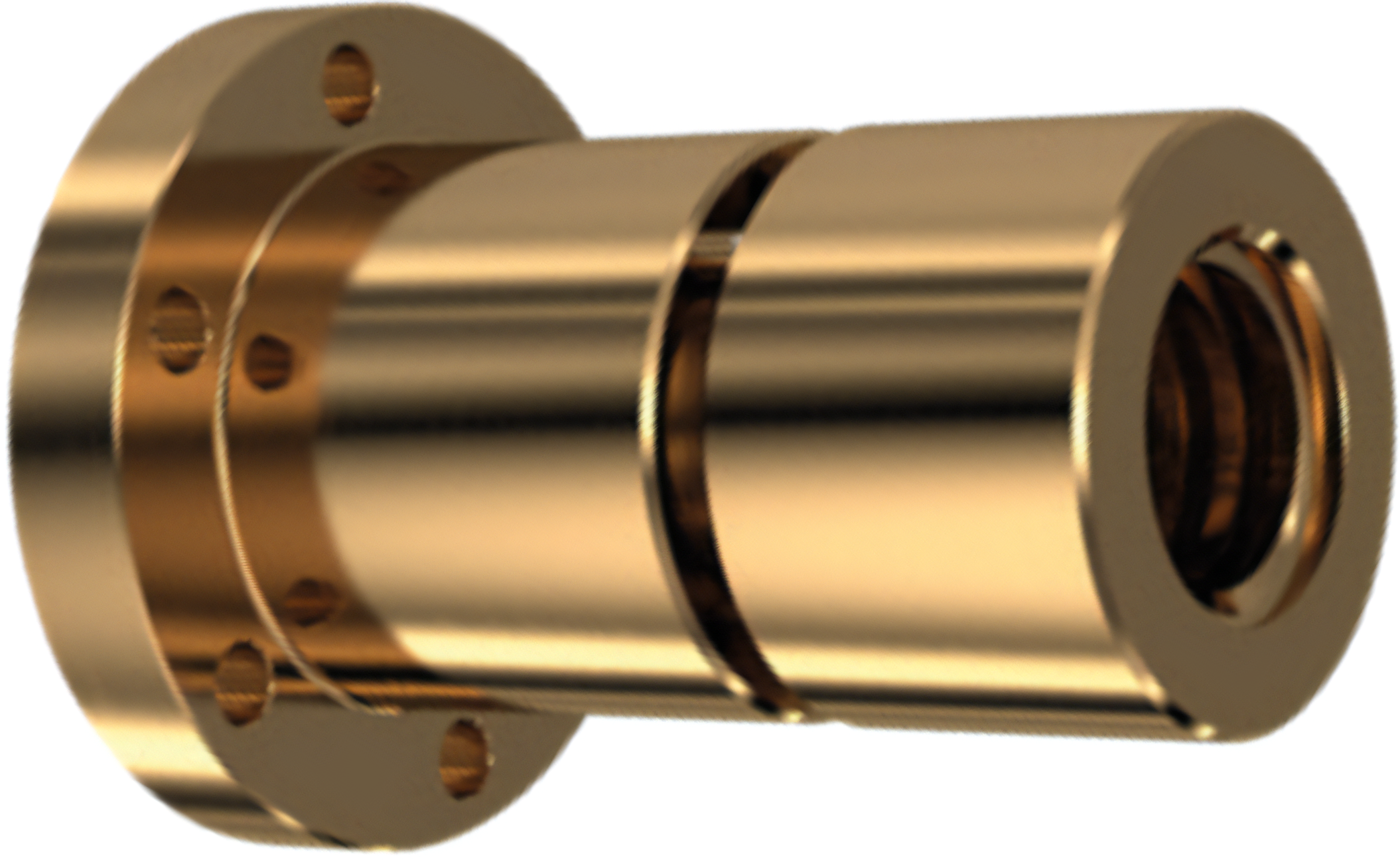

sz1 0228061
Krátké optické monitorování

SZ1

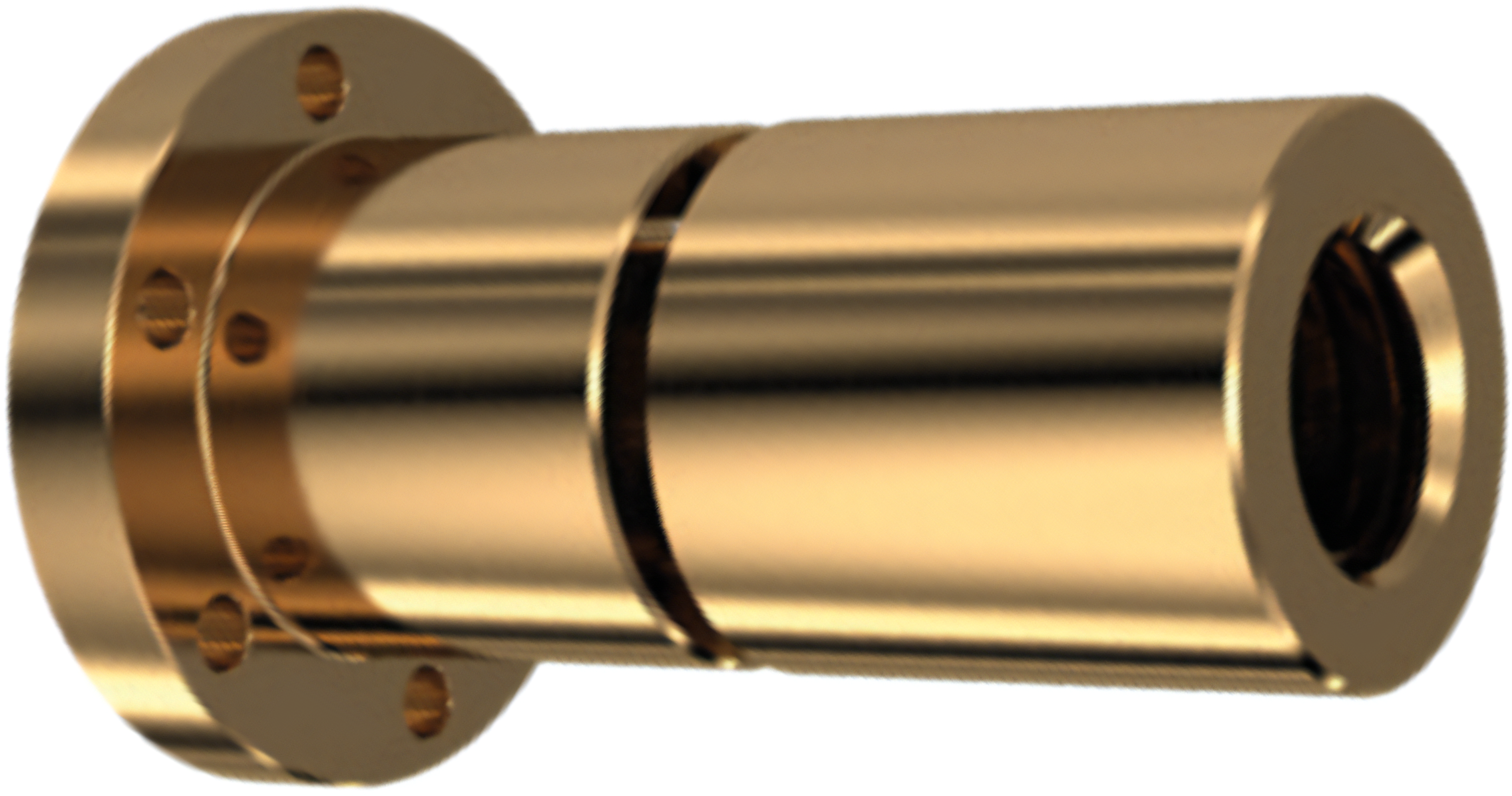

sz3 022806
Dlouhé optické monitorování

SZ3

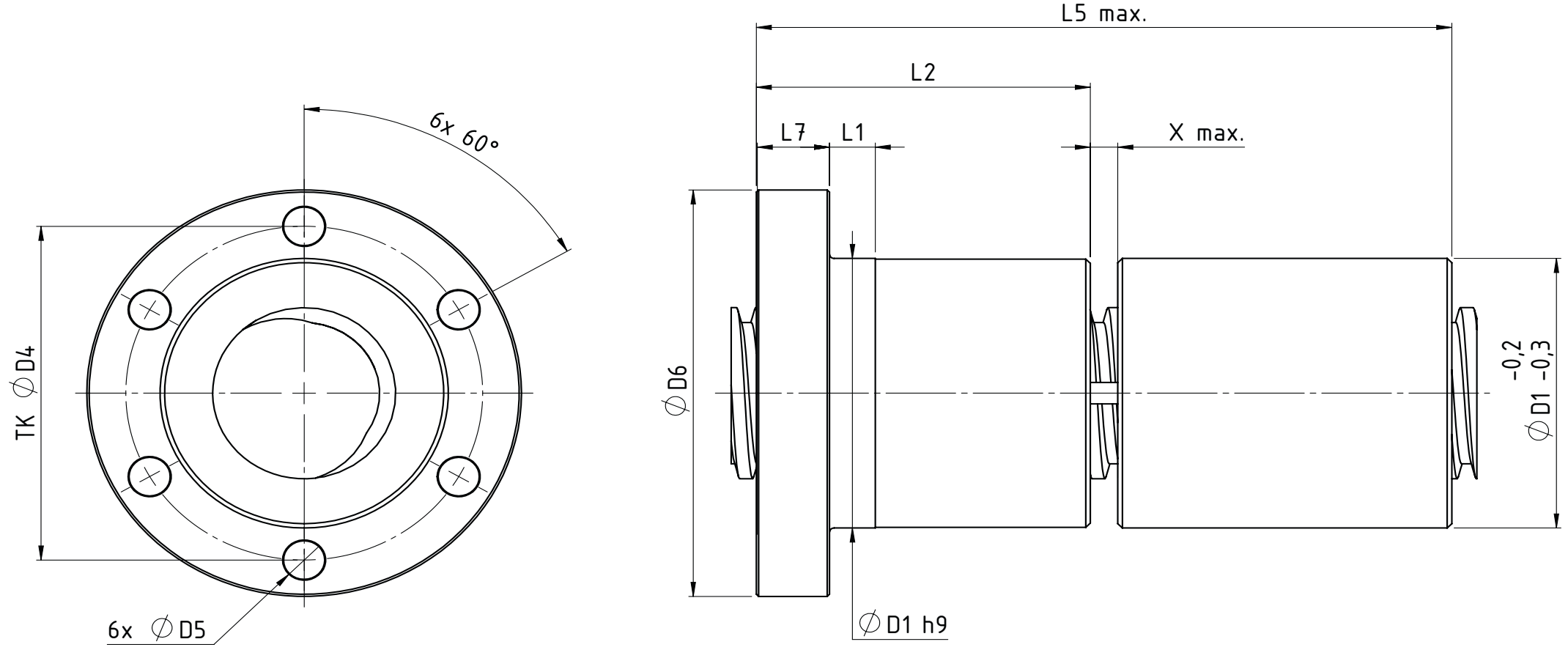

Rozměry:

Typ Rozměry [mm]
D1 h9 D4 D5
 D6
 L1 L2 L5 krátká
 L5 dlouhá
 L7 X
   EFM-SZx Tr12x3
 024 032 06 040 10 028 050 060 12 04
   EFM-SZx Tr12x6 P3 024 032 06 040 10 028 050 060 12 04
   EFM-SZx Tr14x4 028 038 06 048 08 035 061 074 12 04
   EFM-SZx Tr16x4 028 038 06 048 08 044 076 092 12 04
   EFM-SZx Tr16x8 P4 028 038 06 048 08 044 076 092 12 04
   EFM-SZx Tr18x4 028 038 06 048 08 044 076 092 12 04
   EFM-SZx Tr18x8 P4 028 038 06 048 08 044 076 092 12 04
   EFM-SZx Tr20x4 032 045 07 055 08 044 076 092 12 04
   EFM-SZx Tr20x8 P4 032 045 07 055 08 044 076 092 12 04
   EFM-SZx Tr20x16 P4 032 045 07 055 08 044 076 092 12 04
   EFM-SZx Tr24x5 032 045 07 055 08 044 077 093 12 05
   EFM-SZx Tr24x10 P5 032 045 07 055 08 044 077 093 12 05
   EFM-SZx Tr30x6 038 050 07 062 08 046 081 097 14 05
   EFM-SZx Tr30x12 P6 038 050 07 062 08 046 081 097 14 05
   EFM-SZx Tr36x6 045 058 07 070 10 059 102 123 16 05
   EFM-SZx Tr36x12 P6 045 058 07 070 10 059 120 123 16 05
   EFM-SZx Tr40x7 063 078 09 095 10 073 124 152 16 06
   EFM-SZx Tr40x14 P7 063 078 09 095 10 073 124 152 16 06
   EFM-SZx Tr50x8 072 090 11 110 10 097 163 200 18 06
   EFM-SZx Tr55x9 072 090 11 110 10 097 164 201 18 07
   EFM-SZx Tr60x9 085 105 11 125 10 099 168 205 20 07
   EFM-SZx Tr60x12 085 105 11 125 10 099 168 205 20 07
   EFM-SZx Tr70x10 095 140 17 180 16 100 170 208 30 08
   EFM-SZx Tr70x12 095 140 17 180 16 100 170 208 30 08
   EFM-SZx Tr80x10 105 150 17 190 16 110 188 228 30 08
   EFM-SZx Tr90x16 120 165 25 210 20 130 188 228 35 08
   EFM-SZx Tr100x10 130 185 25 240 20 130 218 268 35 08
   EFM-SZx Tr100x16 130 185 25 240 20 130 218 268 35 08
   EFM-SZx Tr120x14 160 230 28 300 20 160 271 331 40 11
   EFM-SZx Tr120x16 160 230 28 300 20 160 271 331 40 11
