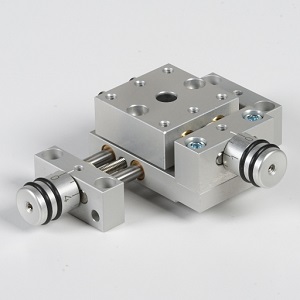

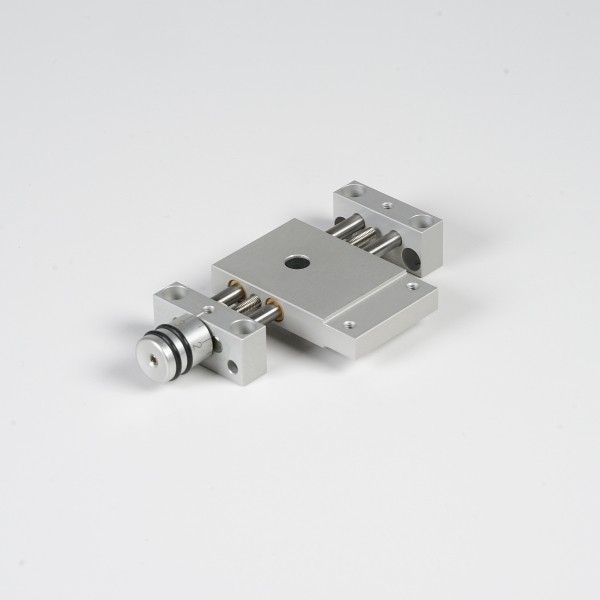

Dlouhý křížový stůl KT2304-KR
- Ø vodících tyčí 4mm / zdvih 23mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- modulární systém
- všestranné možnosti montáže
- sáně křížového stolu připraveny pro přímou montáž PT1104
- montážní poloha vpravo (KR)
![Polohovací systémy MM Engineering](/images/LT.png)
Únosnosti:
F1=70N
F2=70N (1/2 zdvihu)
Mx=0,7Nm
My=0,7Nm
Mz=0,7Nm
Značení:
- KT (křížový stůl)
- 23 (zdvih 23mm)
- 04 (průměr vodících tyčí 4mm)
- K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
- R (montážní poloha vpravo)
