KT4808-KR

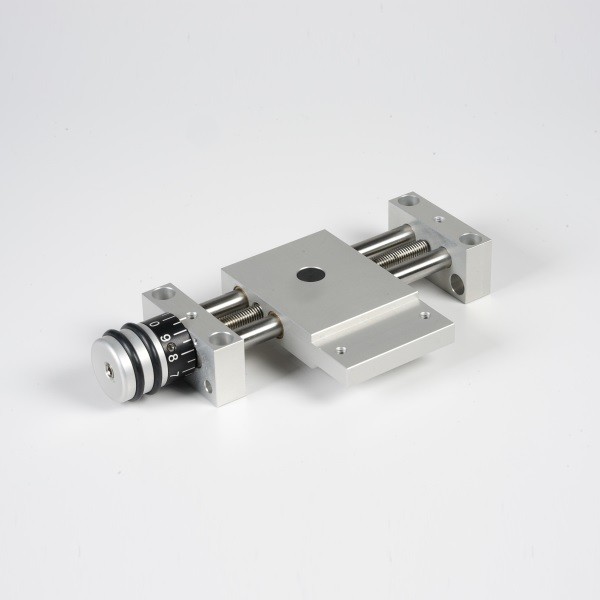

Dlouhý křížový stůl KT4808-KR
- Ø vodících tyčí 8mm / zdvih 48mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- modulární systém
- všestranné možnosti montáže
- sáně křížového stolu připraveny pro přímou montáž PT1408
- montážní poloha vpravo (KR)
Únosnosti:
F1=200N
F2=200N
Mx=3,6Nm
My=3,6Nm
Mz=3,6Nm
Značení:
- KT (křížový stůl)
- 48 (zdvih 48mm)
- 08 (průměr vodících tyčí 8mm)
- K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
- R (montážní poloha vpravo)
Dlouhý křížový stůl bez ukazatele KT4808-KR
Popis funkce:
- sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
- jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
- kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
- v případě požadavku lze šroub navíc zajistit aretačním šroubem KS-M4X7
Použité materiály:
- sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
- vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
- vodící pouzdra jsou vyrobeny z mosazi
Příklad objednání: KT4808-KR
- KT (křížový stůl)
- 48 (zdvih 48mm)
- 08 (průměr vodících tyčí 8/mm)
- K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
- R (montážní poloha vpravo)

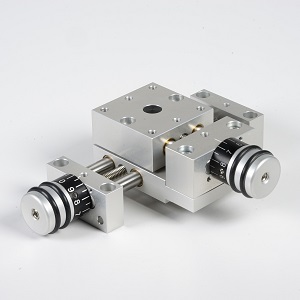

Příklad montáže víceosého systému:
- PT1408
- KT4808-KR

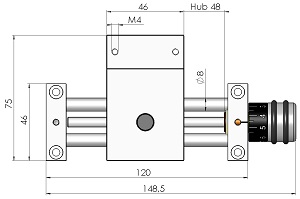

Stažení souboru CAD (STEP) KT4808-KR
