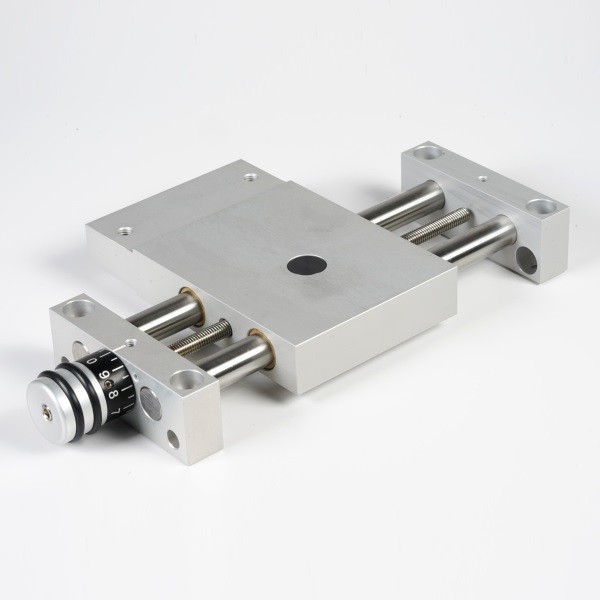

Dlouhý křížový stůl KT7312-KL

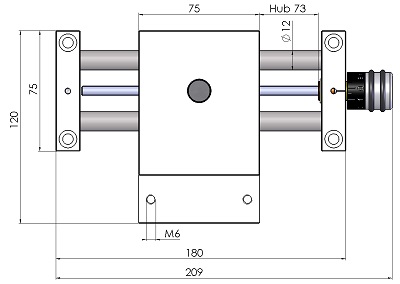

- Ø vodících tyčí 12mm / zdvih 73mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- modulární systém
- všestranné možnosti montáže

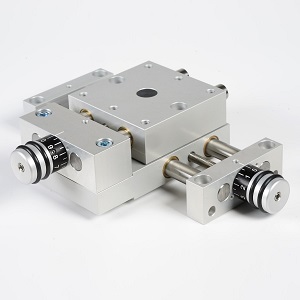

- sáně křížového stolu připraveny pro přímou montáž PT2512
- montážní poloha vlevo (KL)

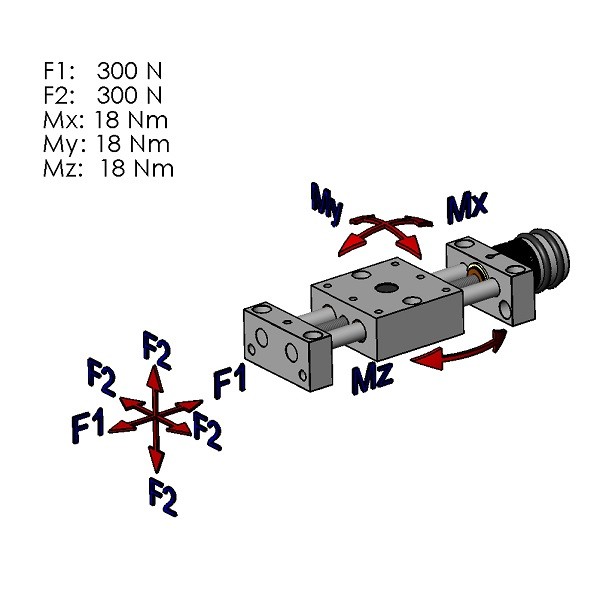

Únosnosti:
F1=300N
F2=300N
Mx=18Nm
My=18Nm
Mz=18Nm
Značení:
- KT (křížový stůl)
- 73 (zdvih 73mm)
- 12 (průměr vodících tyčí 12mm)
- K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
- L (montážní poloha vlevo)
