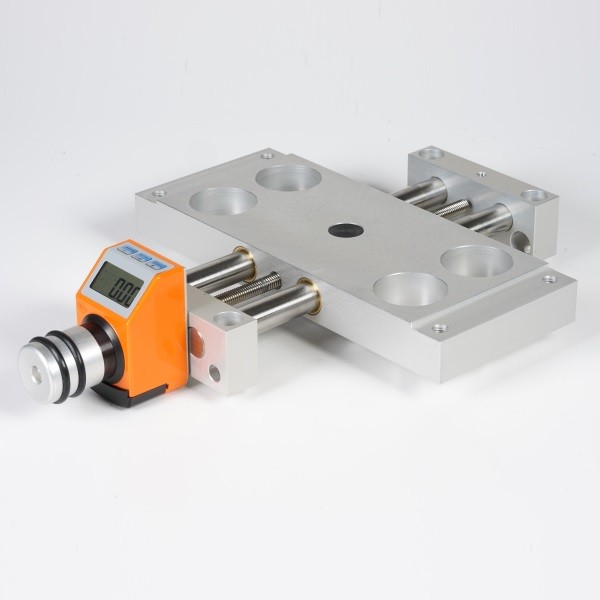

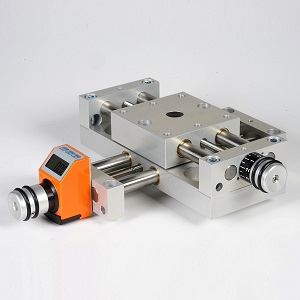

Dlouhý křížový stůl KT7312-L-PAE
- Ø vodících tyčí 12mm / zdvih 73mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- sáně křížového stolu připraveny pro přímou montáž PT7312 nebo vertikální stanice HT12
- radiální vůle vedení <0,02 mm
- modulární systém
- všestranné možnosti montáže
- digitální ukazatel s přesností 0,01mm

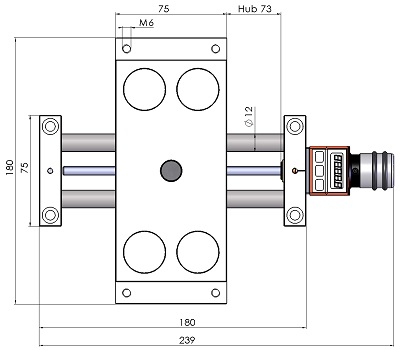

![Polohovací systémy MM Engineering](/images/KT.png)
Únosnosti:
F1=300N
F2=300N
Mx=18Nm
My=18Nm
Mz=18Nm
Značení:
- KT (křížový stůl)
- 73 (zdvih 73mm)
- 12 (průměr vodících tyčí 12mm)
- L (design pro přímou montáž dlouhého polohovacího stolu nebo dlouhého křížového stolu)
- PAE (digitální ukazatel polohy s přesností 0,01mm)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
