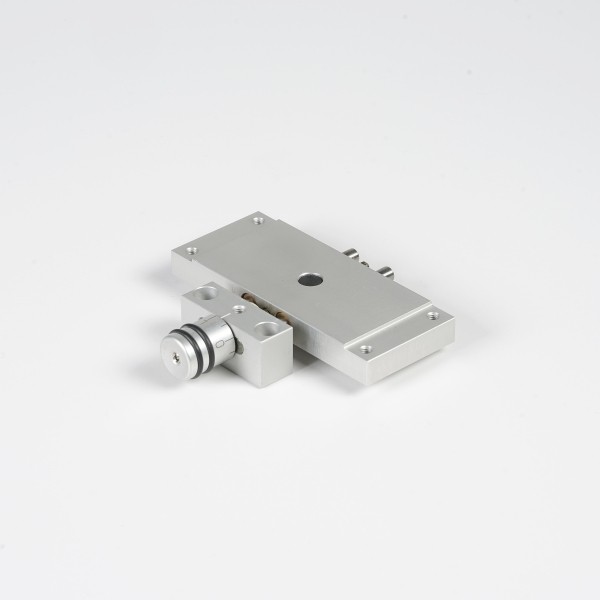

Krátký křížový stůl KT1104-L
- Ø vodících tyčí 4mm / zdvih 11mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém

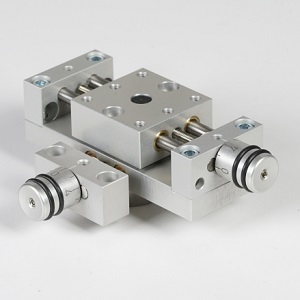

- sáně křížového stolu připraveny pro přímou montáž PT2304 nebo vertikální stanice HT04
- radiální vůle vedení <0,02 mm
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- modulární systém
- všestranné možnosti montáže
![Polohovací systémy MM Engineering](/images/KT.png)
Únosnosti:
F1=70N
F2=10N (1/2 zdvihu)
Mx=0,25Nm
My=0,11Nm
Mz=0,25Nm
Značení:
- KT (křížový stůl)
- 11 (zdvih 11mm)
- 04 (průměr vodících tyčí 4mm)
- L (design pro přímou montáž dlouhého polohovacího stolu nebo dlouhého křížového stolu)
