KT1408-KL

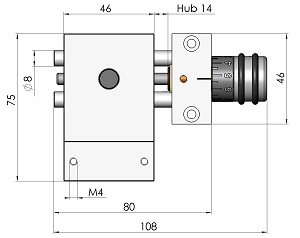

Krátký křížový stůl KT1408-KL
- Ø vodících tyčí 8mm / zdvih 14mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- modulární systém
- všestranné možnosti montáže
- sáně křížového stolu připraveny pro přímou montáž PT1104
- montážní poloha sání křížového stolu vlevo (KL)
Únosnosti:
F1=200N
F2=50N (1/2 zdvihu)
Mx=1,9Nm
My=0,9Nm
Mz=1,9Nm
Značení:
- KT (křížový stůl)
- 14 (zdvih 14mm)
- 08 (průměr vodících tyčí 8mm)
- K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
- L (montážní poloha vlevo)

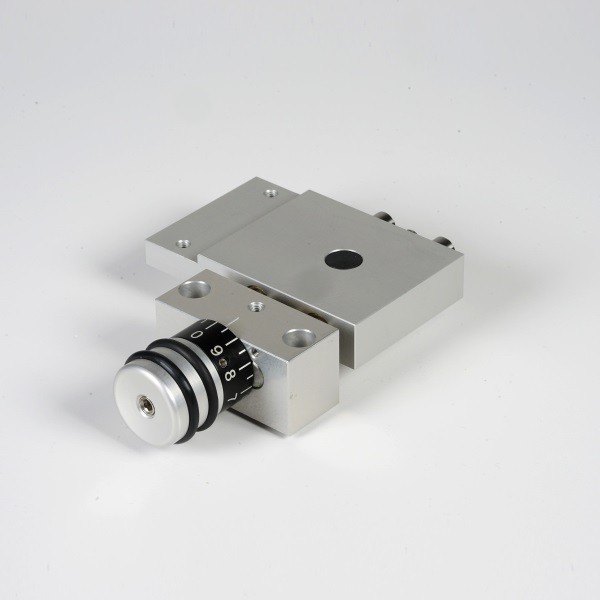

Krátký křížový stůl bez ukazatele KT1408-KL
Popis funkce:
- sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
- jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
- kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
- v případě požadavku lze šroub navíc zajistit aretačním šroubem KS-M4X7
Použité materiály:
- sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
- vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
- vodící pouzdra jsou vyrobeny z mosazi
Příklad objednání: KT1408-KL
- KT (křížový stůl)
- 14 (zdvih 14mm)
- 08 (průměr vodících tyčí 8mm)
- K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
- L (montážní poloha vlevo)

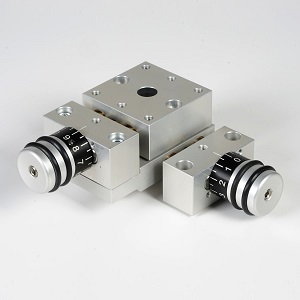

Příklad montáže víceosého systému:
- PT1408
- KT1408-KL
Stažení souboru CAD (STEP) KT1408-KL
