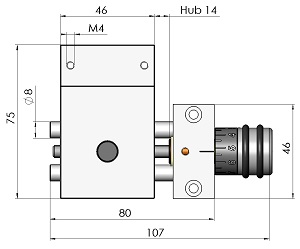

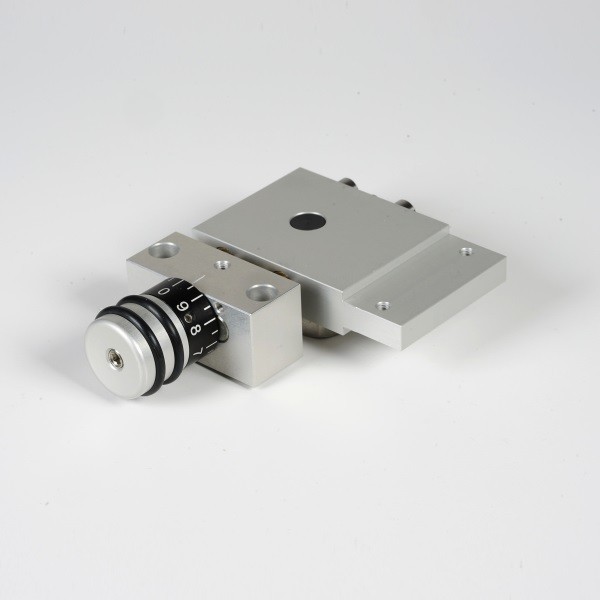

Krátký křížový stůl KT1408-KR
- Ø vodících tyčí 8mm / zdvih 14mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- modulární systém
- všestranné možnosti montáže

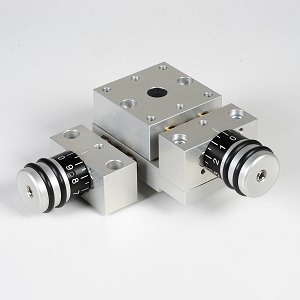

- sáně křížového stolu připraveny pro přímou montáž PT1104
- montážní poloha sání křížového stolu vpravo (KR)
![Polohovací systémy MM Engineering](/images/KT.png)
Únosnosti:
F1=200N
F2=50N (1/2 zdvihu)
Mx=1,9Nm
My=0,9Nm
Mz=1,9Nm
Značení:
- KT (křížový stůl)
- 14 (zdvih 14mm)
- 08 (průměr vodících tyčí 8mm)
- K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
- R (montážní poloha vpravo)
