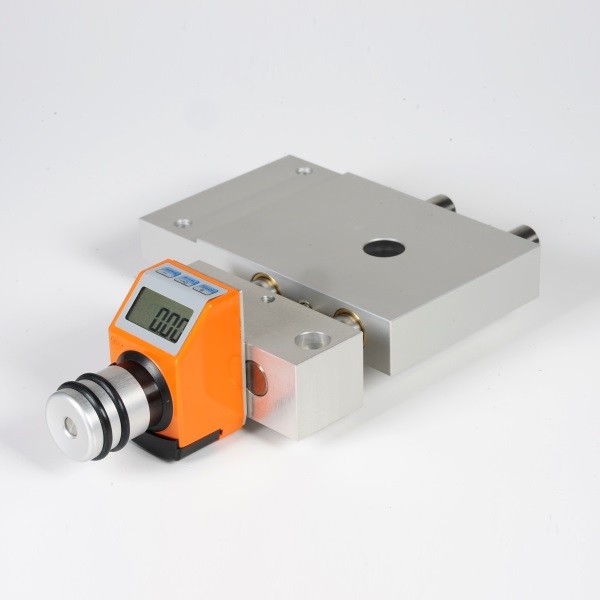

Krátký křížový stůl KT2512-KL-PAE
- Ø vodících tyčí 12mm / zdvih 25mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- modulární systém
- všestranné možnosti montáže
- digitální ukazatel s přesností 0,01mm

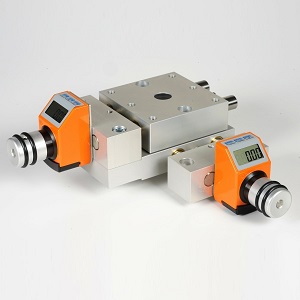

-sáně křížového stolu připraveny pro přímou montáž PT2512
- montážní poloha vlevo (KL)
![Polohovací systémy MM Engineering](/images/KT.png)
Únosnosti:
F1=300N
F2=100N (1/2 zdvihu)
Mx=5,5Nm
My=3,0Nm
Mz=5,5Nm
Značení:
- KT (křížový stůl)
- 25 (zdvih 25mm)
- 12 (průměr vodících tyčí 12mm)
- PAE (digitální ukazatel polohy s přesností 0,01mm)
- K (sáně křížového stolu připraveny pro přímou montáž polohovacího stolu)
- L (montážní poloha vlevo)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
