KT2512-L

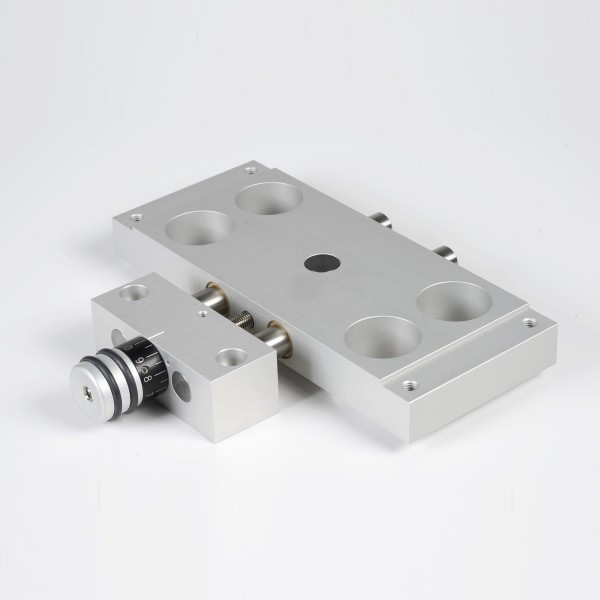

Krátký křížový stůl KT2512-L
- Ø vodících tyčí 12mm / zdvih 25mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- sáně křížového stolu připraveny pro přímou montáž PT7312 nebo vertikální stanice HT12
- radiální vůle vedení <0,02 mm
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- modulární systém
- všestranné možnosti montáže
Únosnosti:
F1=300N
F2=100N (1/2 zdvihu)
Mx=5,5Nm
My=3,0Nm
Mz=5,5Nm
Značení:
- KT (křížový stůl)
- 25 (zdvih 25mm)
- 12 (průměr vodících tyčí 12mm)
- L (design pro přímou montáž dlouhého polohovacího stolu nebo dlouhého křížového stolu)

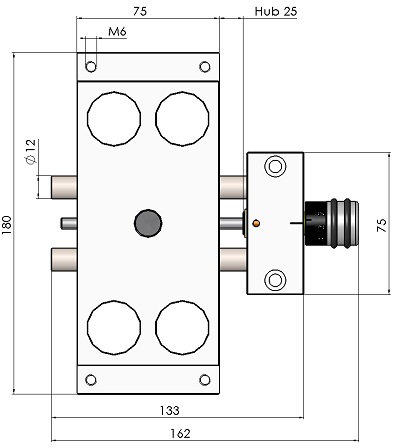

Krátký křížový stůl bez ukazatele KT2512-L
Popis funkce:
- sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
- jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
- kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
- v případě požadavku lze šroub navíc zajistit aretačním šroubem KS-M4X7
Použité materiály:
- sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
- vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
- vodící pouzdra jsou vyrobeny z mosazi
Příklad objednání: KT2512-L
- KT (křížový stůl)
- 25 (zdvih 25mm)
- 12 (průměr vodících tyčí 12mm)
- L (design pro přímou montáž dlouhého polohovacího stolu nebo dlouhého křížového stolu)

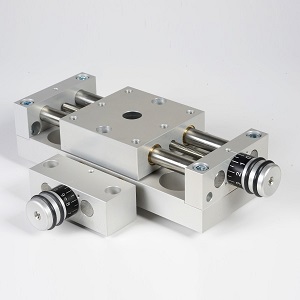

Příklad montáže víceosého systému:
- PT7312
- KT2512-L
Stažení souboru CAD (STEP) KT2512-L
Podívejte se na videa k tomuto produktu:
