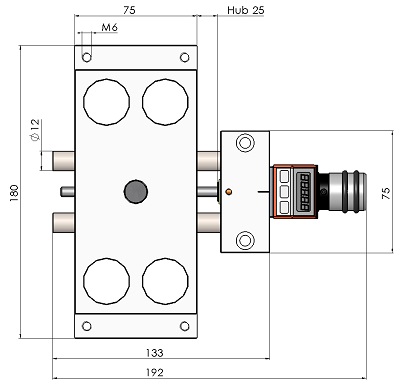

KT2512-L-PAE

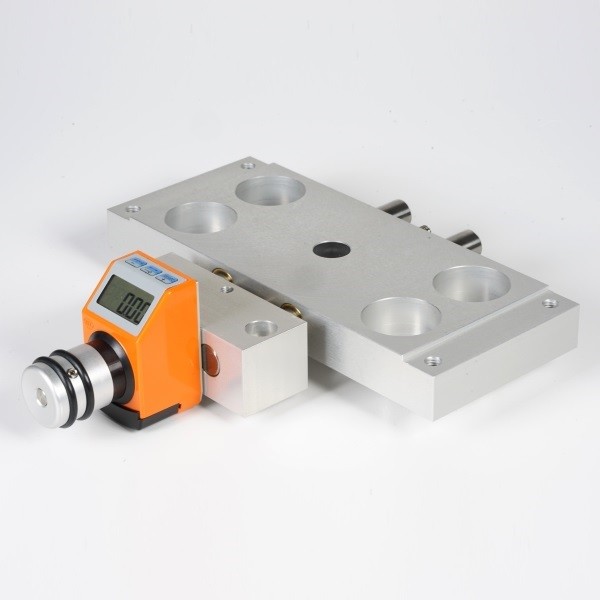

Krátký křížový stůl s digitálním ukazatelem KT2512-L-PAE

Popis funkce:

• sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
• ukazatel polohy přímo ukazuje 0,01 mm lineárního pohybu sání
• kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
• v případě požadavku lze šroub navíc zajistit aretačním šroubem
• pozice ukazatele polohy je dostupná ve dvou konstrukčních provedeních a čtyřech montážních pozicích

Použité materiály:

• sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
• vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
• vodící pouzdra jsou vyrobeny z mosazi
• ukazatel polohy je vyroben z plastu

Příklad objednání: KT2512-L-PAE

• KT = křížový stůl
• 25 = zdvih 25mm
• 12 = velikost 12 (Ø vodících tyčí)
• L (design pro přímou montáž dlouhého polohovacího stolu nebo dlouhého křížového stolu)
• PAE (digitální ukazatel polohy s přesností 0,01mm)
• H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
• O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

Umístění ukazatele polohy (horizontální/vertikální uložení)

  H - horizontální 0° (standard)        V - vertikální 180°

Orientace ukazatele polohy

  O - nahoře 0°        R - vpravo        U - dole        L - vlevo

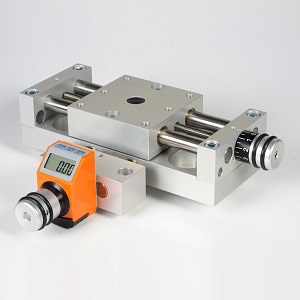

Příklad montáže víceosého systému:

• PT7312
• KT2512-L-PAE
