DS12

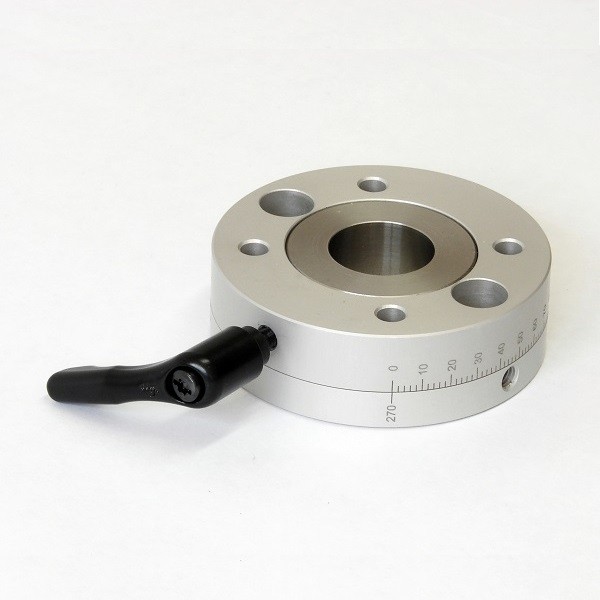

Polohovací systémy MM EngineeringOtočná stanice DS12



- Pro rychlé natočení komponent do definované polohy
- Otočná 360°
- Aretace každých 90°
- Stupnice s rozlišením 2°
- Fixovatelný v jakékoliv pozici pomocí upínací páky

Polohovací systémy MM Engineering


Únosnosti:
F1=150 N
F2=100 N
F3=150 N
M1=15 Nm

Příklad značení: DS12
- DS (otočná stanice)
- 12 (velikost 12)

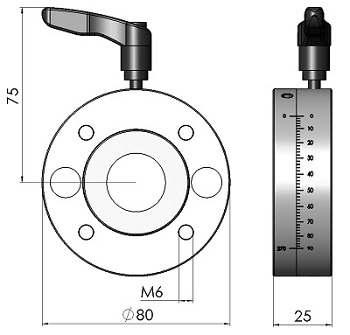

Otočná stanice s noniem DS12


DS12


Popis funkce:

  • po uvolnění upínací páky je otočná stanice polohovatelná v rozsahu 0-360°
  • horní otočná deska je samoaretovací každých 90° díky integrovanému systému kuličky s pružinou
  • pro snadnější orientaci je na obvodu pravítko s rozlišením 2°
  • otočná stanice je vybavena upínací pákou pro fixaci v libovolné poloze

Použité materiály:

  • základní tělo a otočná horní deska je vyrobena z eloxovaného hliníku
  • dutá hřídel je z nerezové oceli

Příklad objednání: DS12

  • DS= otočná stanice
  • 12= velikost 12

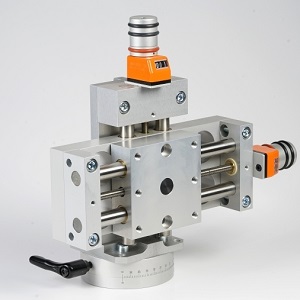

Příklad montáže víceosého systému:

ds 12

  • PT7312-PA
  • DS12
  • VH2512
  • KT2512-L-PA
