DT36008-PAE

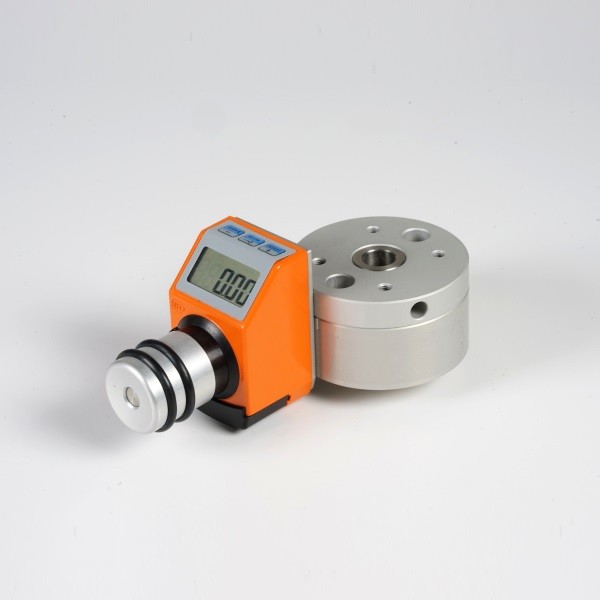

Otočný stůl s ovládacím kolečkem a digitálním ukazatelem DT36008-PAE

Popis funkce:

• horní deska otočného stolu je stavitelná pomocí otáčení polohovacího kolečka
• úhel rotace je zobrazený na ukazateli polohy po 0,1°
• pozice ukazatele polohy je dostupná ve dvou konstrukčních provedení a čtyřech montážních polohách (viz.níže)
• po nastavení polohy nutná žádná další aretace

Použité materiály:

• základní tělo a otočná horní deska je vyrobena z eloxovaného hliníku
• šnek je vyroben z oceli, šnekové kolo je vyrobeno z bronzu
• nosné ložisko je z mosazi
• dutá hřídel stolu je z nerezi
• ukazatel polohy je vyroben z plastu

Příklad objednání: DT36008-PAE-H-O

• DT= rotační stůl
• 360= lze rotovat o 360°
• 08= velikost 8
• PAE (digitální ukazatel polohy s přesností 0,1mm)
• H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
• O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

Umístění ukazatele polohy (horizontální/vertikální uložení)

  H - horizontální 0° (standard)        V - vertikální 180°

Orientace ukazatele polohy

  O - nahoře 0°        R - vpravo        U - dole        L - vlevo

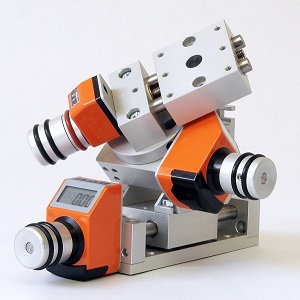

Příklad montáže víceosého systému:

• PT1408-PA
• PT4808-PAE
• VH1408
• DT36008-PAE
• MW904508 (2x)
• MP4808
