DT36012-PA

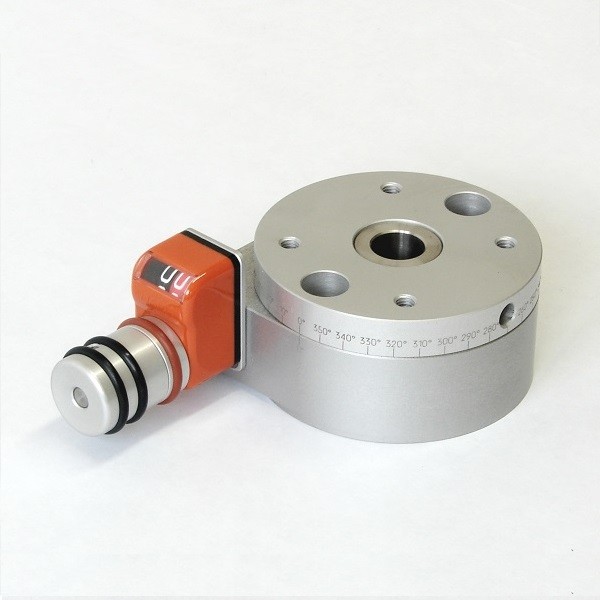

Otočný stůl s ovládacím kolečkem a analogovým ukazatelem DT36012-PA

Popis funkce:

• horní deska otočného stolu je stavitelná pomocí otáčení polohovacího kolečka
• úhel rotace je zobrazený na ukazateli polohy po 0,1°
• ukazatel polohy zobrazuje hodnoty od 0°do 9,9°, hodnota 10° je přímo na horní desce
• pozice ukazatele polohy je dostupná ve čtyřech montážních polohách (viz.níže)
• po nastavení polohy nutná žádná další aretace

Použité materiály:

• základní tělo a otočná horní deska je vyrobena z eloxovaného hliníku
• šnek je vyroben z oceli, šnekové kolo je vyrobeno z bronzu
• nosné ložisko je z mosazi
• dutá hřídel stolu je z nerezi
• ukazatel polohy je vyroben z plastu

Příklad objednání: DT36012-PA-O

• DT= rotační stůl
• 360= lze rotovat o 360°
• 12= velikost 12
• PA (analogový ukazatel polohy s přesností 0,1mm)
• O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

Orientace ukazatele polohy

  O - nahoře 0°        R - vpravo        U - dole        L - vlevo

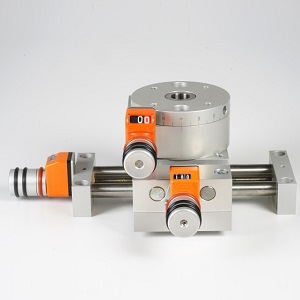

Příklad montáže víceosého systému:

• PT2512-PA
• KT7312-KR-PA
• DT36012-PA
