PT4808-PA

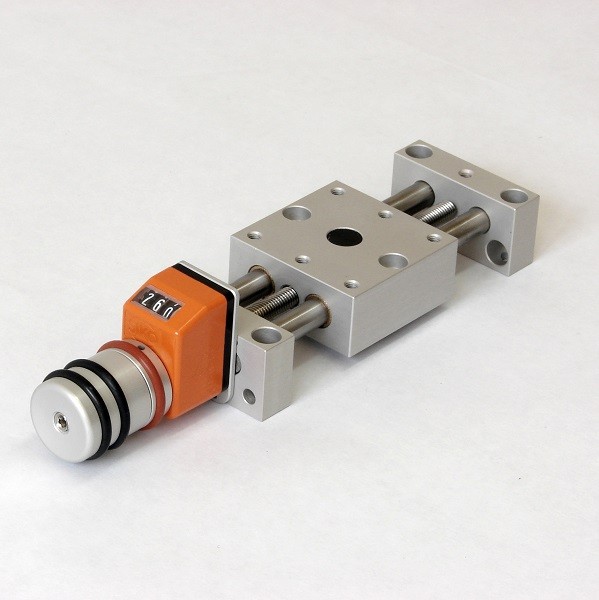

Polohovací systémy MM Engineering Dlouhý polohovací stůl PT4808-PA

- Ø vodících tyčí 8mm / zdvih 48mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- modulární systém
- všestranné možnosti montáže
- analogový ukazatel s přesností 0,1mm

Polohovací systémy MM Engineering

Únosnosti:
F1=200N
F2=200N
Mx=3,6Nm
My=3,6Nm
Mz=3,6Nm

Značení:
- PT (polohovací stůl)
- 48 (zdvih 48mm)
- 08 (průměr vodících tyčí 8mm)
- PA (analogový ukazatel polohy s přesností 0,1mm)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

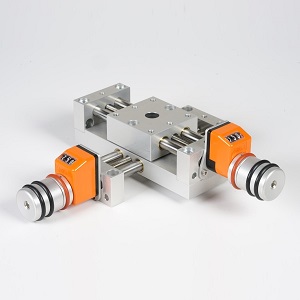

Dlouhý polohovací stůl s analogovým ukazatelem PT4808-PA

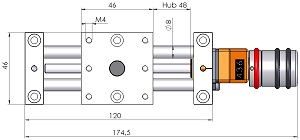

pt4808 pa

Popis funkce:

sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
ukazatel polohy přímo ukazuje 0,1 mm lineárního pohybu sání
kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
v případě požadavku lze šroub navíc zajistit aretačním šroubem
pozice ukazatele polohy je dostupná ve dvou konstrukčních provedeních a čtyřech montážních pozicích

Použité materiály:

sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
vodící pouzdra jsou vyrobeny z mosazi
ukazatel polohy je vyroben z plastu

Příklad objednání: PT1408-PA

PT = polohovací stůl
48 = zdvih 48mm
08 = velikost 8 (Ø vodících tyčí)
PA (analogový ukazatel polohy s přesností 0,1mm)
H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
