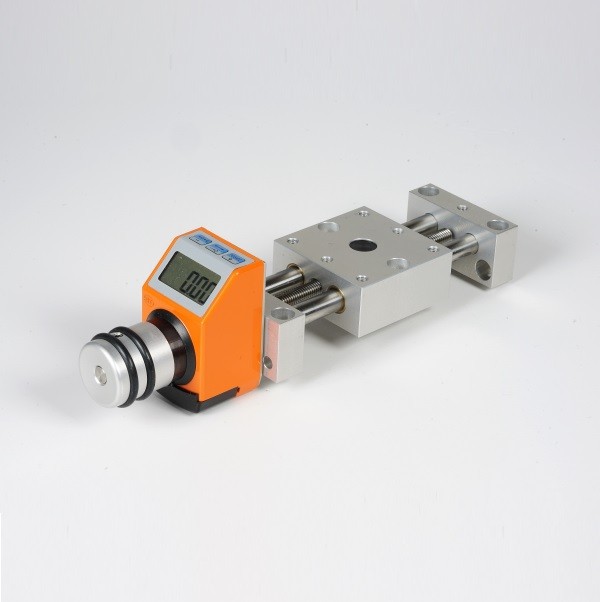

Dlouhý polohovací stůl PT4808-PAE
- Ø vodících tyčí 8mm / zdvih 48mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- modulární systém
- všestranné možnosti montáže
- digitální ukazatel s přesností 0,01mm
![Polohovací systémy MM Engineering](/images/LT.png)
Únosnosti:
F1=200N
F2=200N
Mx=3,6Nm
My=3,6Nm
Mz=3,6Nm
Značení:
- PT (polohovací stůl)
- 48 (zdvih 48mm)
- 08 (průměr vodících tyčí 8mm)
- PAE (digitální ukazatel polohy s přesností 0,01mm)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
