PT8625-PAE

Polohovací systémy MM Engineering Dlouhý polohovací stůl PT8625-PAE

- Ø vodících tyčí 25mm / zdvih 86mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- modulární systém
- všestranné možnosti montáže
- digitální ukazatel s přesností 0,01mm

Polohovací systémy MM Engineering

Únosnosti:
F1=1000N
F2=1000N
Mx=65Nm
My=65Nm
Mz=65Nm

Značení:
- PT (polohovací stůl)
- 86 (zdvih 86mm)
- 25 (průměr vodících tyčí 25mm)
- PAE (digitální ukazatel polohy s přesností 0,01mm)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

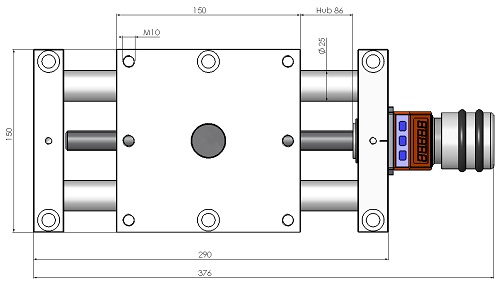

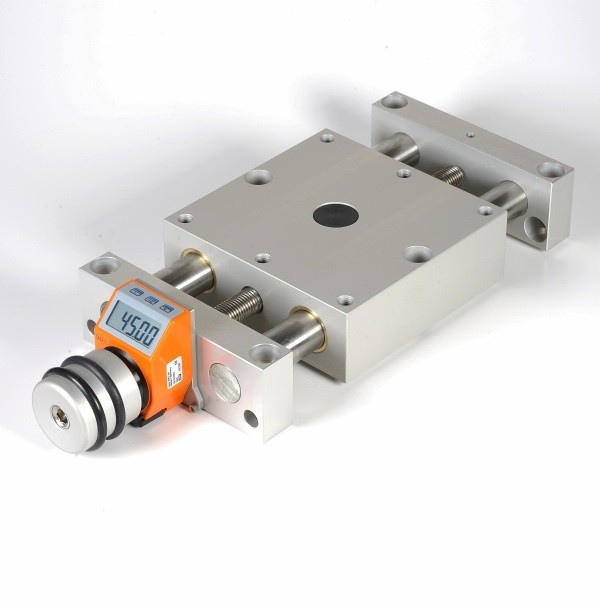

Dlouhý polohovací stůl s digitálním ukazatelem PT8625-PAE

pt8625 pae

Popis funkce:

sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
ukazatel polohy přímo ukazuje 0,01 mm lineárního pohybu sání
kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
v případě požadavku lze šroub navíc zajistit aretačním šroubem
pozice ukazatele polohy je dostupná ve dvou konstrukčních provedeních a čtyřech montážních pozicích

Použité materiály:

sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
vodící pouzdra jsou vyrobeny z mosazi
ukazatel polohy je vyroben z plastu

Příklad objednání: PT8625-PAE

PT = polohovací stůl
86 = zdvih 86mm
25 = velikost 25 (Ø vodících tyčí)
PAE (digitální ukazatel polohy s přesností 0,01mm)
H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
