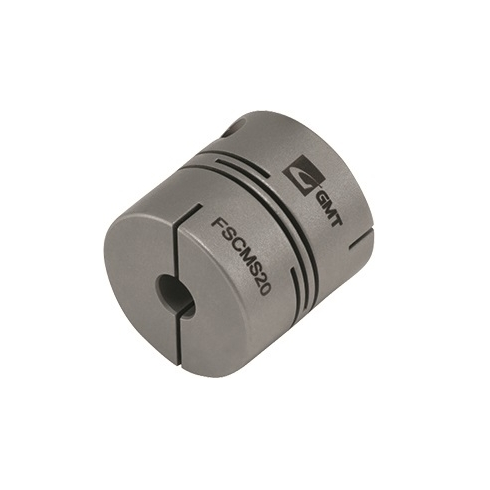

Flexibilní spirálová spojka FSCMS
Flexibilní spirálová spojka FSCMS
- Velikost: 12 - 32mm (vnější průměr)
- Přenášený kroutící moment: 0,3 - 3,5Nm
- Typ zajištění: šrouby dle ISO 4762
- Materiál: nerezová ocel
Technické informace:

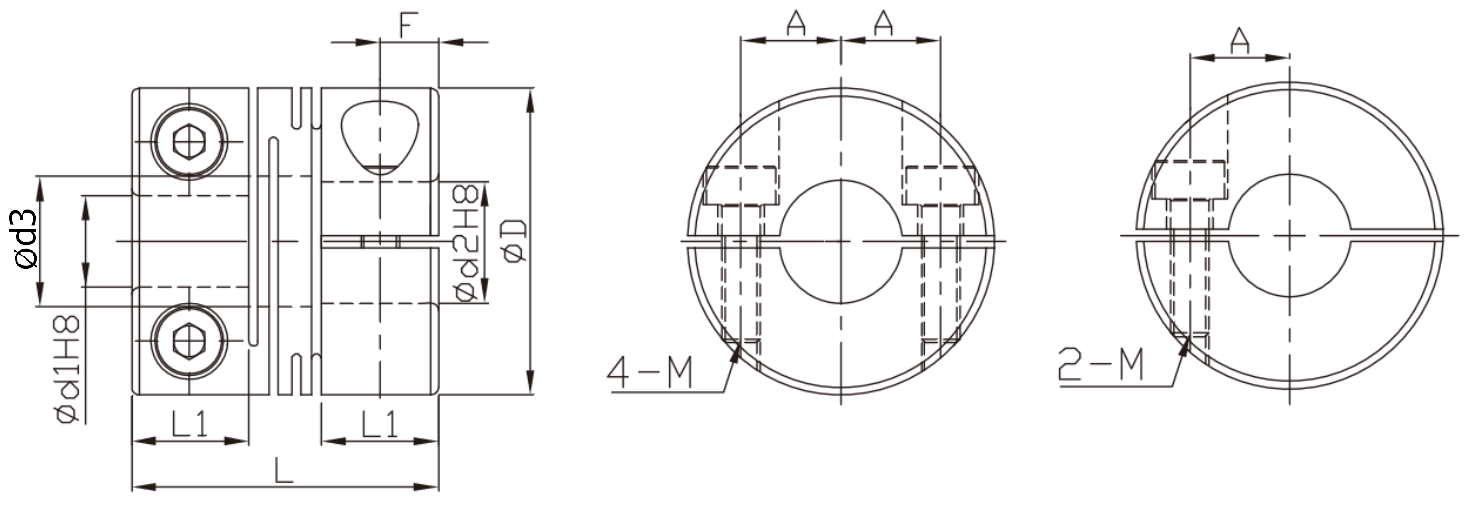

| Typ | Rozměry | Mk | Povolená odchylka | Statická torzní tuhost | Maximální otáčky | Moment setvačnosti | Utahovací moment zajišťovacího šroubu | ||||||
| ØD | L | L1 | M | A | F | Úhlová | Axiální | ||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Nm) | (º) | (mm) | (Nm/rad) | (rpm) | (kgm2) | (Nm) | |
| FSCMS | 12 | 14 | 5,2 | 2 | 4 | 2,6 | 0,3 | 1 | ±0,1 | 140 | 12000 | 1,8 x 10-7 | 0,5 |
| FSCMS | 16 | 18 | 6,8 | 2,5 | 5 | 3,4 | 0,5 | 1 | ±0,1 | 240 | 9500 | 7,8 x 10-7 | 1 |
| FSCMS | 20 | 20 | 7,65 | 2,5 | 6,5 | 3,8 | 1 | 1 | ±0,2 | 330 | 7600 | 2,1 x 10-6 | 1 |
| FSCMS | 25 | 25 | 9,6 | 3 | 9 | 4,8 | 2 | 1 | ±0,2 | 720 | 6100 | 6,3 x 10-6 | 1,5 |
| FSCMS | 32 | 32 | 12,6 | 4 | 11 | 6,3 | 3,5 | 1 | ±0,2 | 1300 | 4800 | 2,2 x 10-5 | 2,5 |

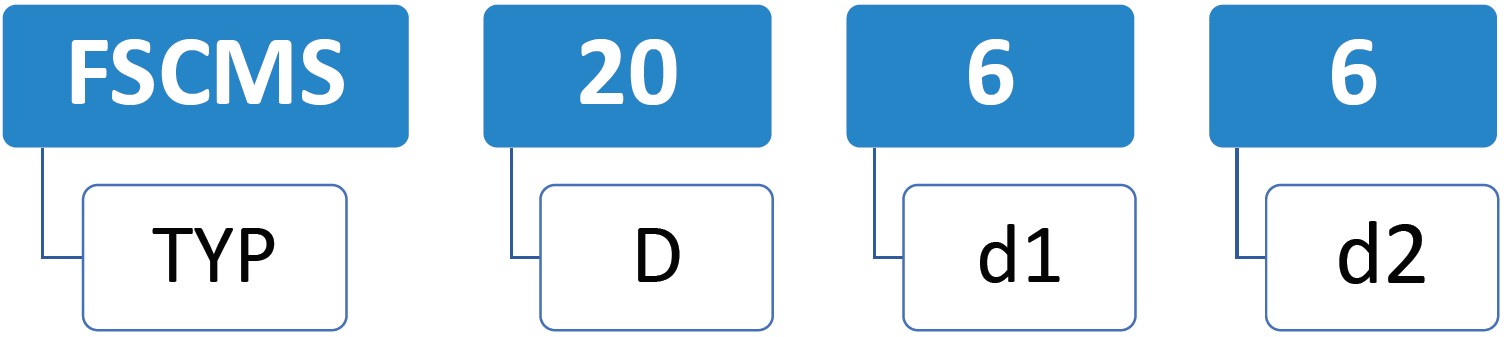

Nomenklatura značení:
Příklad značení: FSCMS - 20 - 6 - 6
- FSCMS (typ spojky)
- 20 (velikost D / mm)
- 6 (vrtání d1 H8 / mm)
- 6 (vrtání d2 H8 / mm)
