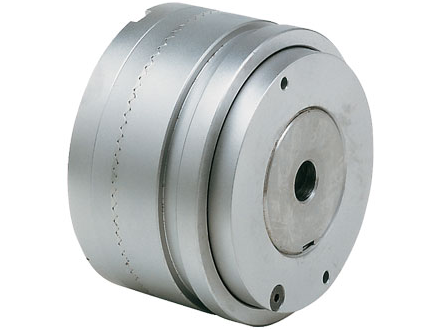

Zubový omezovač krouticího momentu s axiálním prokluzem

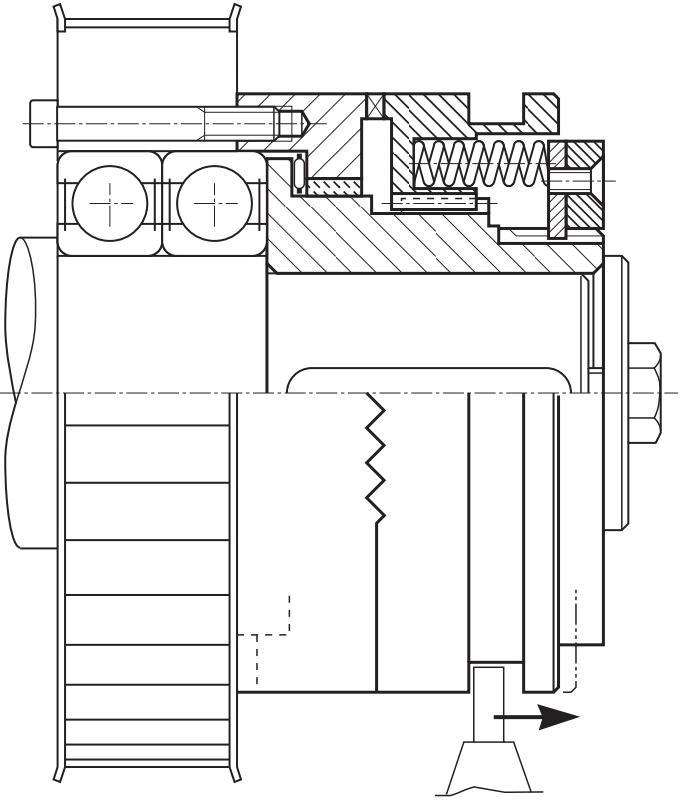

- Pro použití v suché nebo olejové lázni; montáž mezi hřídel a řemenici nebo přírubu připevněnou k ozubenému tělesu (2), vše dokonale vyrovnané
- Ozubené těleso (3) má drážku pro montáž mikrospínače (9)
- Kalibrace se nastavuje pomocí kroužkové matice (6), která mění zatížení pružin (4) ovládajících ozubené těleso (3)
- Statické momenty (Ms) od 5 do 2400 Nm

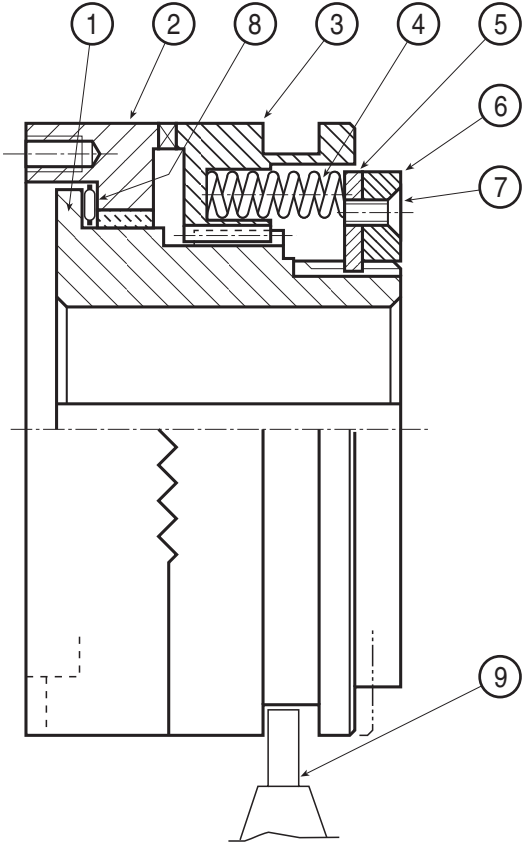

SCHÉMA
1. NÁBOJ
2. ZUBOVÉ TĚLO
3. OZUBENÁ SKOŘEPINA
4. PRUŽINA
5. OPĚRNÝ KROUŽEK PRUŽINY
6. SEŘIZOVACÍ POJISTNÝ KROUŽEK
7. NASTAVOVACÍ ŠROUB
8. LOŽISKO
9. MIKROSPÍNAČ MI 001 (NA VYŽÁDÁNÍ)
3D konfigurace (CAD)
Nebo v případě zájmu na vyžádání info@mnsystems.cz
