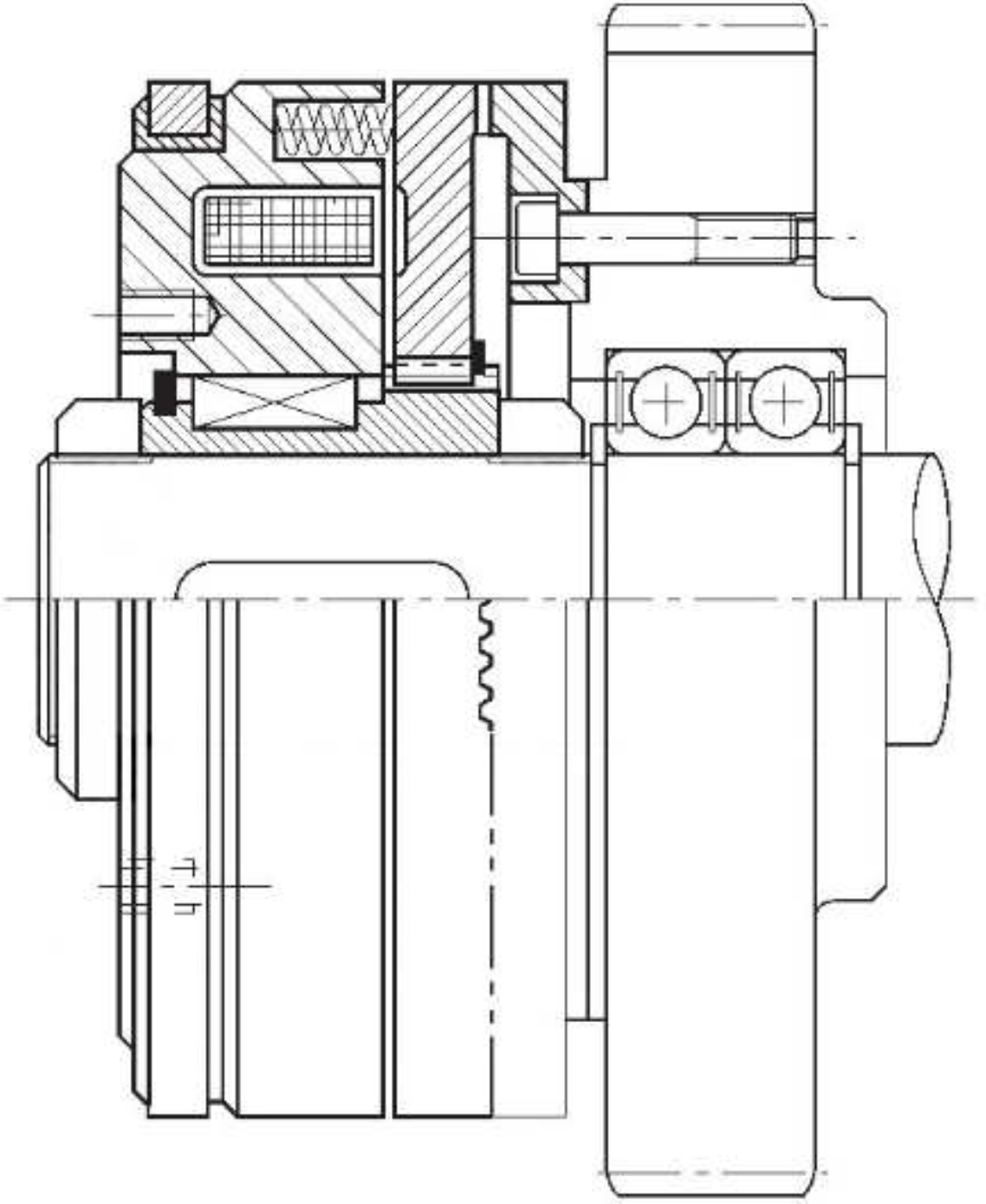

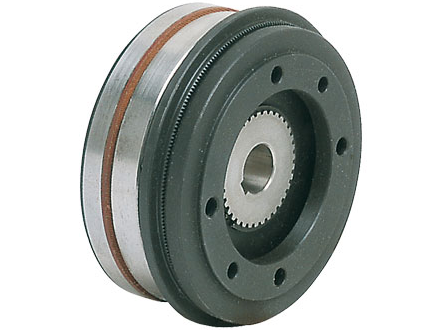

Zubová spojka EC-N/Z
Pružinová zubová spojka se sběrným kroužkem
- Napájecí napětí: 24V cc.- 0% + 15%
- Používá se pro olejové a suché aplikace
- Zaručuje spojení mezi hřídelem drážkovaným k ozubenému náboji (4) a přírubou nebo řemenicí upevněnou k ozubenému pouzdru (3)
- Připojené části musí být dobře vyrovnané a souosé
- Statické momenty (Ms) od 25 do 1050 Nm

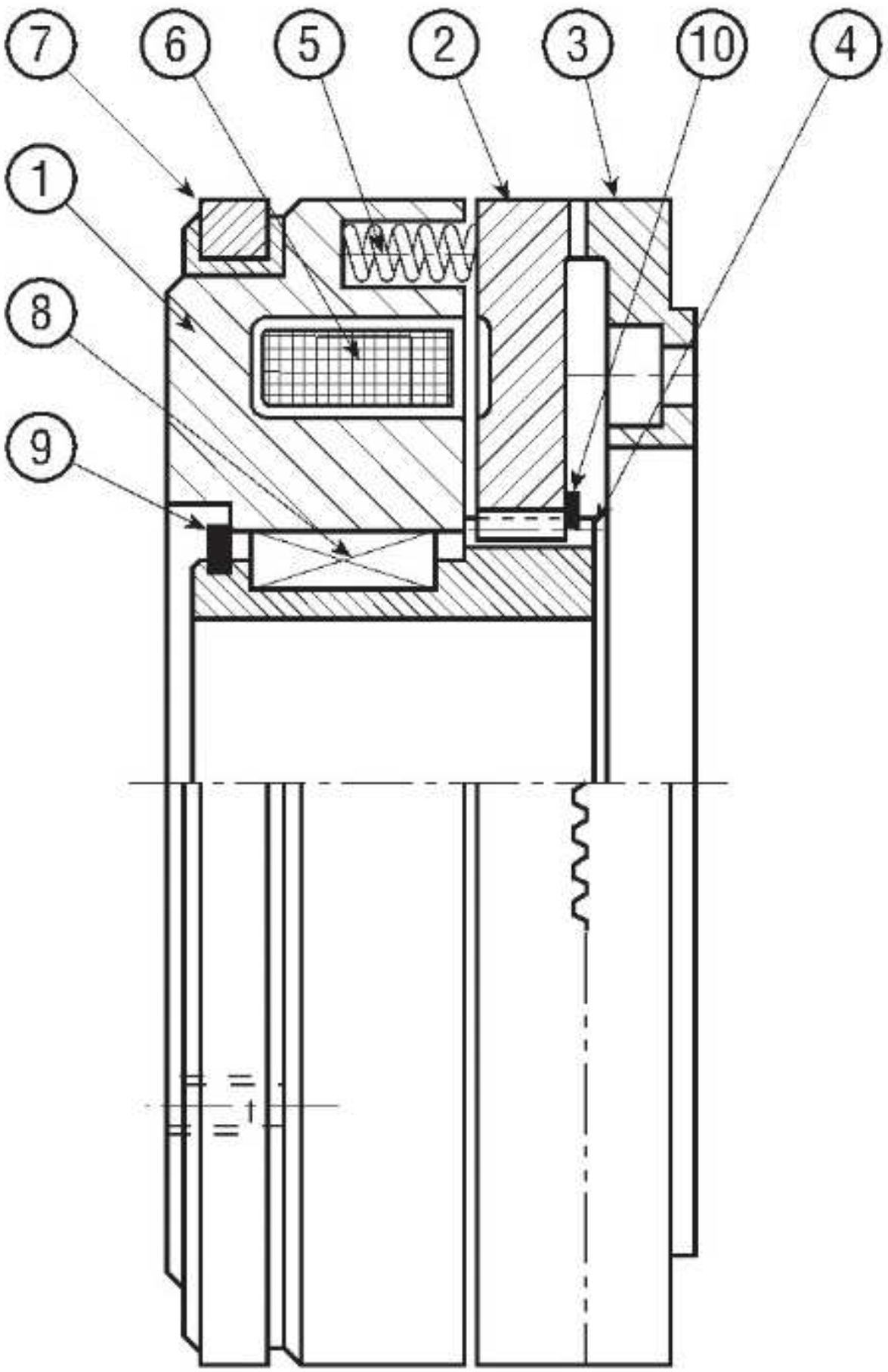

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. OZUBENÁ PŘÍRUBA MAGNETICKÉ ČÁSTI SPOJKY
3. OZUBENÁ PŘÍRUBA (PROTIKUS)
4. OZUBENÝ NÁBOJ (NA VYŽÁDÁNÍ)
5. PRUŽINA
6. CÍVKA
7. SBĚRNÝ KROUŽEK
8. PERO
9. VNĚJŠÍ POJISTNÝ KROUŽEK
10. VNĚJŠÍ POJISTNÝ KROUŽEK
