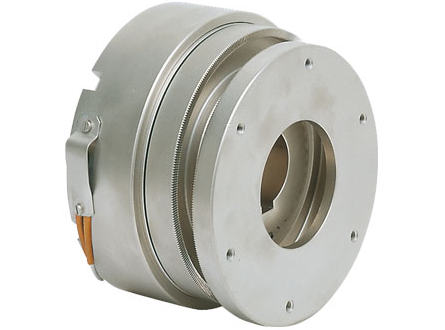

Zubová spojka ESB-N/Z

Zpět na: Elektromagnetické zubové spojky aktivované pružinou

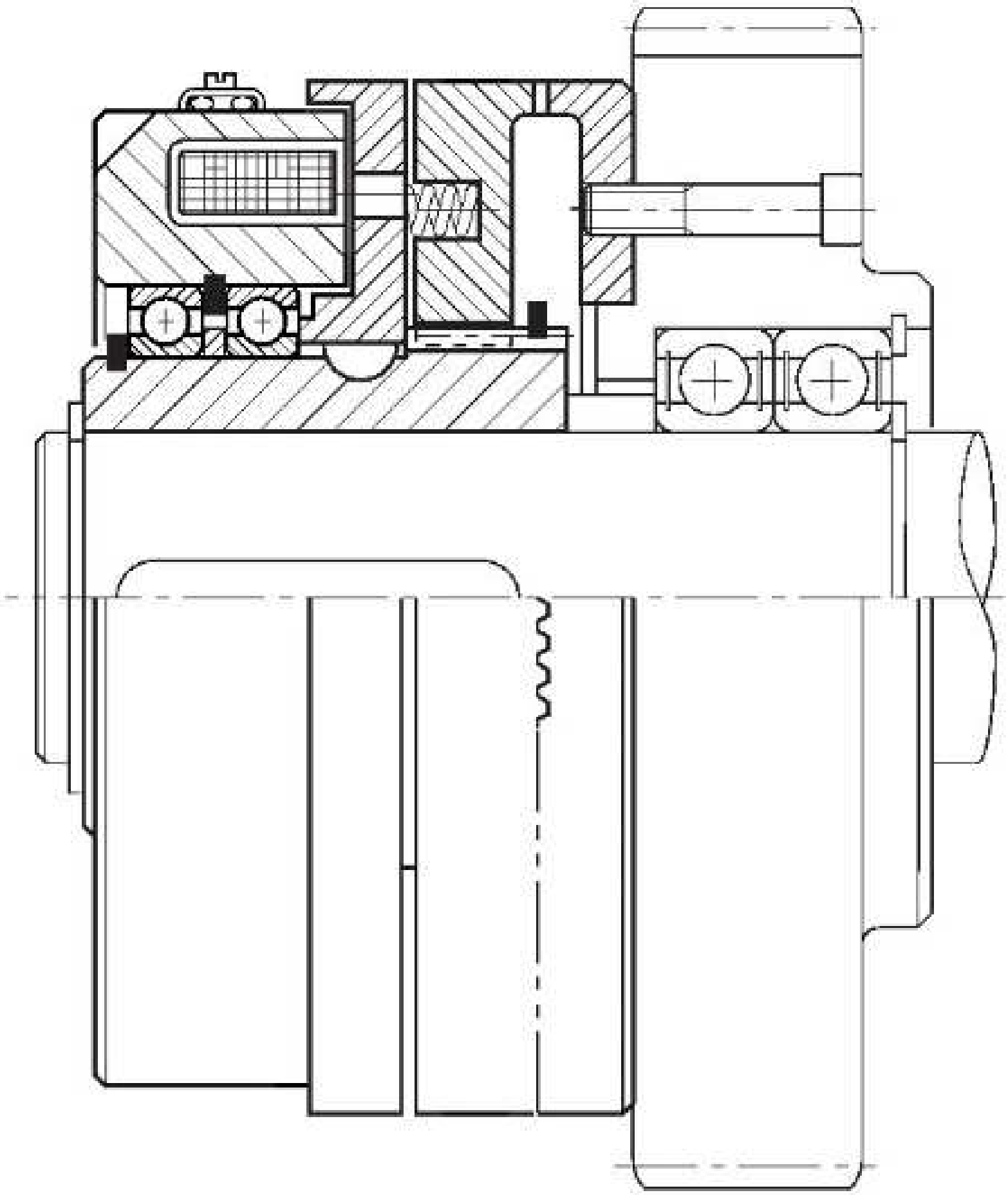

Pružinová zubová spojka se statickým magnetem

- Napájecí napětí: 24V cc.- 0% + 15%
- Používá se pro olejové a suché aplikace
- Použitelné pro připojení hřídele drážkované k náboji (5) a příruby nebo řemenice upevněné pouzdře (4)
- Připojené díly musí být dobře vyrovnané a souosé
- Statické momenty (Ms) od 50 do 12800 Nm

esb n z

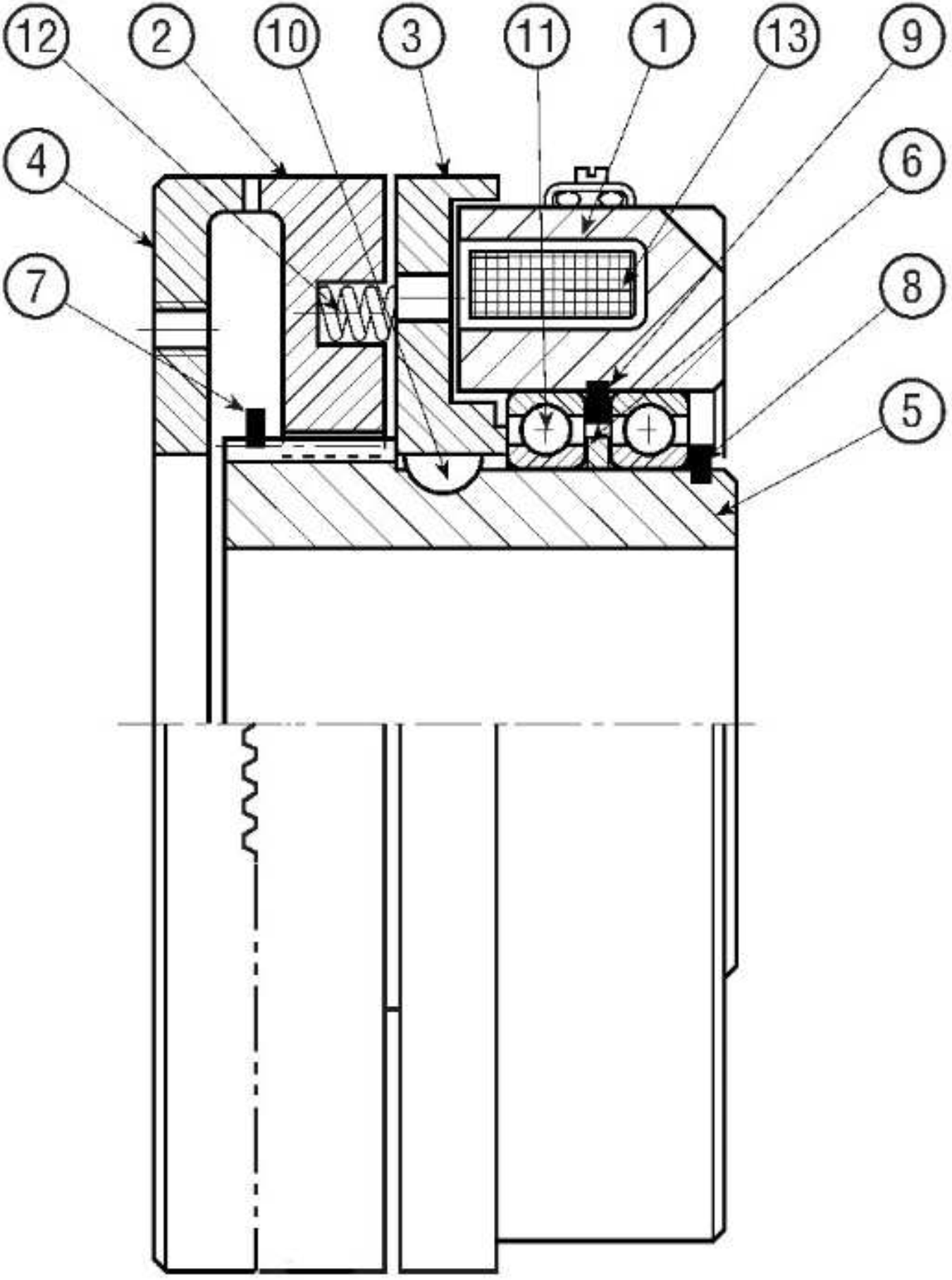

SCHÉMA



1. MAGNETICKÉ TĚLO / HRNEC

2. OZUBENÁ PŘÍRUBA MAGNETICKÉ ČÁSTI SPOJKY

3. ROTOR

4. OZUBENÁ PŘÍRUBA (PROTIKUS)

5. NÁBOJ

6. DISTANČNÍ KROUŽEK

7. VNĚJŠÍ POJISTNÝ KROUŽEK

8. VNĚJŠÍ POJISTNÝ KROUŽEK

9. VNITŘNÍ POJISTNÝ KROUŽEK

10. POJISTNÝ KROUŽEK

11. LOŽISKA

12. PRUŽINA

13. CÍVKA
