Zubová spojka ESBG-N/Z
Pružinová zubová spojka s pružnou spojkou
- Napájecí napětí: 24V cc. - 0% + 15%
- Používá se pouze pro suché aplikace
- Zaručuje rychlou a jednoduchou montáž mezi dvěma hřídeli, které nejsou dokonale vyrovnané
- Úhly flexibility v radiálním, úhlovém a axiálním směru jsou specifikovány podle velikosti
- Statické momenty (Ms) od 50 do 12800 Nm

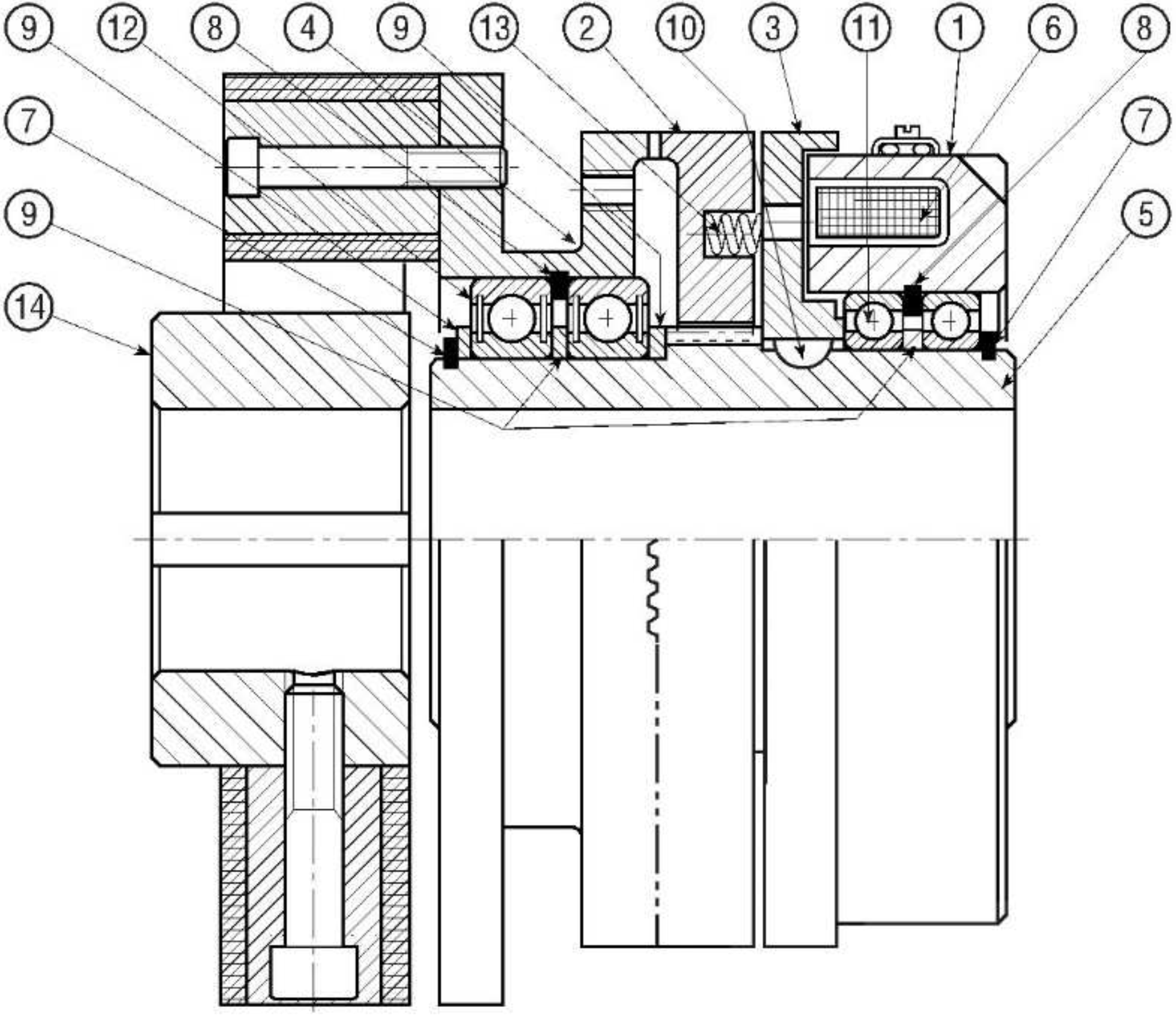

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. OZUBENÁ PŘÍRUBA MAGNETICKÉ ČÁSTI SPOJKY
3. ROTOR
4. POUZDRO S ČELNÍM OZUBENÍM
5. NÁBOJ
6. CÍVKA
7. VNĚJŠÍ POJISTNÝ KROUŽEK
8. VNITŘNÍ POJISTNÝ KROUŽEK
9. DISTANČNÍ KROUŽEK
10. POJISTNÝ KROUŽEK
11. LOŽISKA SPOJKY
12. LOŽISKA POUZDRA
13. PRUŽINA
14. PRUŽNÁ SPOJKA
