Jezdec s přírubou FEZ.E

Zpět na: Jezdci jednotrubkových jednotek

csm Icon Made in Germany 2014 10 17 98fc6f88fe

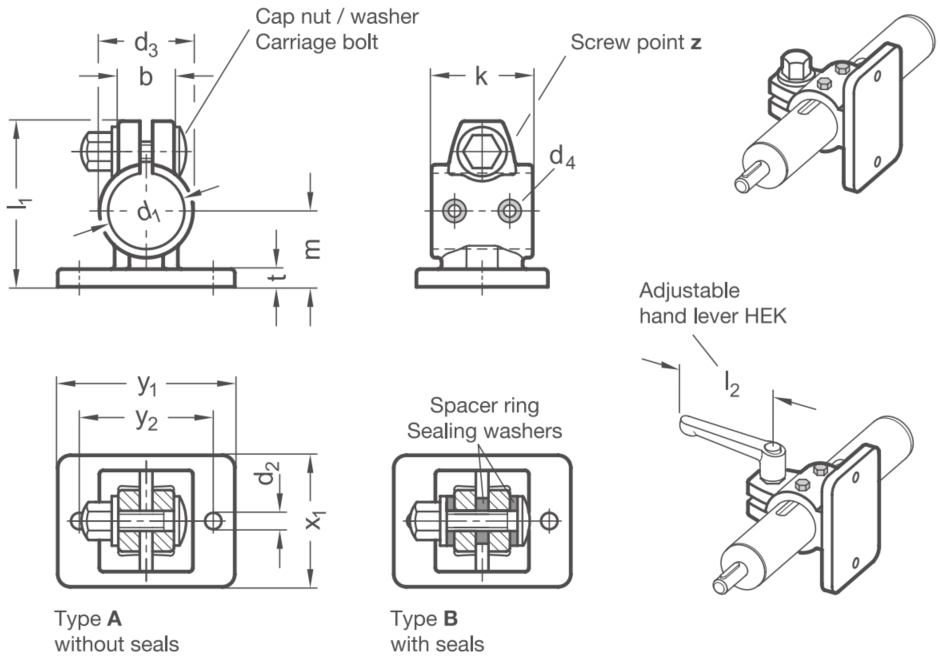

Objednací kód: FEZ.E - d1 - t - z | Příklad objednání: FEZ.E-G30-A-4
FEZ.E ... jezdec s přírubou
d1 ... Ø d1 - svěrný spoj 1
t ... typ
       A = bez těsnění
       B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek)
z ... typ šroubu a matice
       4 = šroub nerezový (DIN 917-A2), matice nerezová (DIN 603-A2)

Popis:

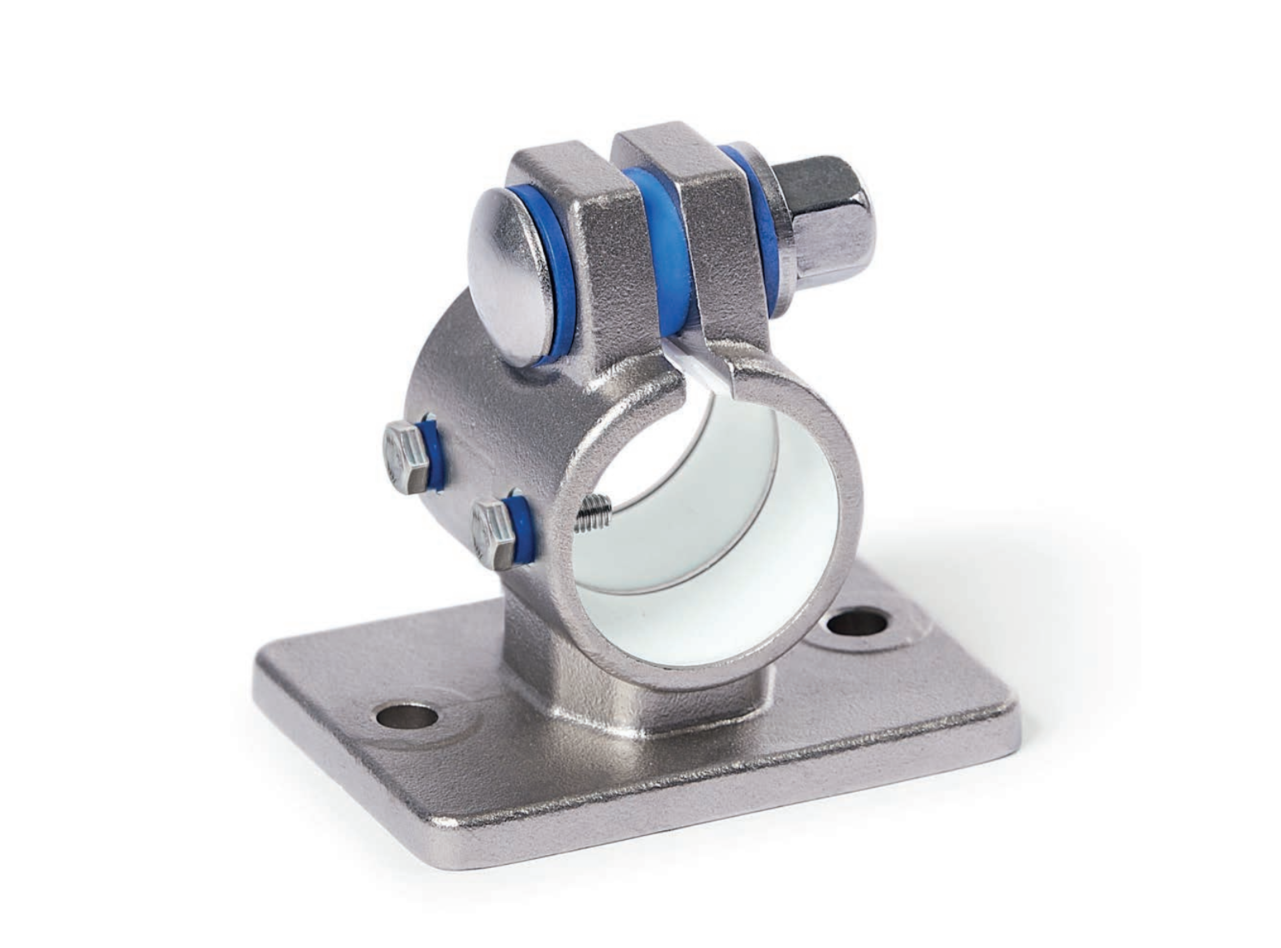

Přírubové lineární jednotkové konektory FEZ.E z z přesně lité nerezové oceli mají drážkovaný otvor. obráběné řeznou metodou a jsou vybaveny posuvnou vložkou. Ta je uspořádána v rovině rovnoběžné s čela příruby.

Spolu s vodicí trubkou lineární jednotky, tvoří otvor vodicího prvku pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout. pro malou vůli. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.

V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku. sám instalován na místě použití tak, že se se celá lineární jednotka pohybovala společně. V místě šroubu, šroub vozíku a matice nebo nastavitelný ruční šroub. páka zmenšuje velikost otvoru pro vodicí prvek nebo upínacího bodu. Typ B je vybaven těsněním v místě šroubovém bodě.

Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nástrojů. Pod označením HEK, jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla větší než u šroubu s vnitřním šestihranem. dosažitelná pomocí nastavitelné ruční páky je nižší. kvůli kratší délce páky.
