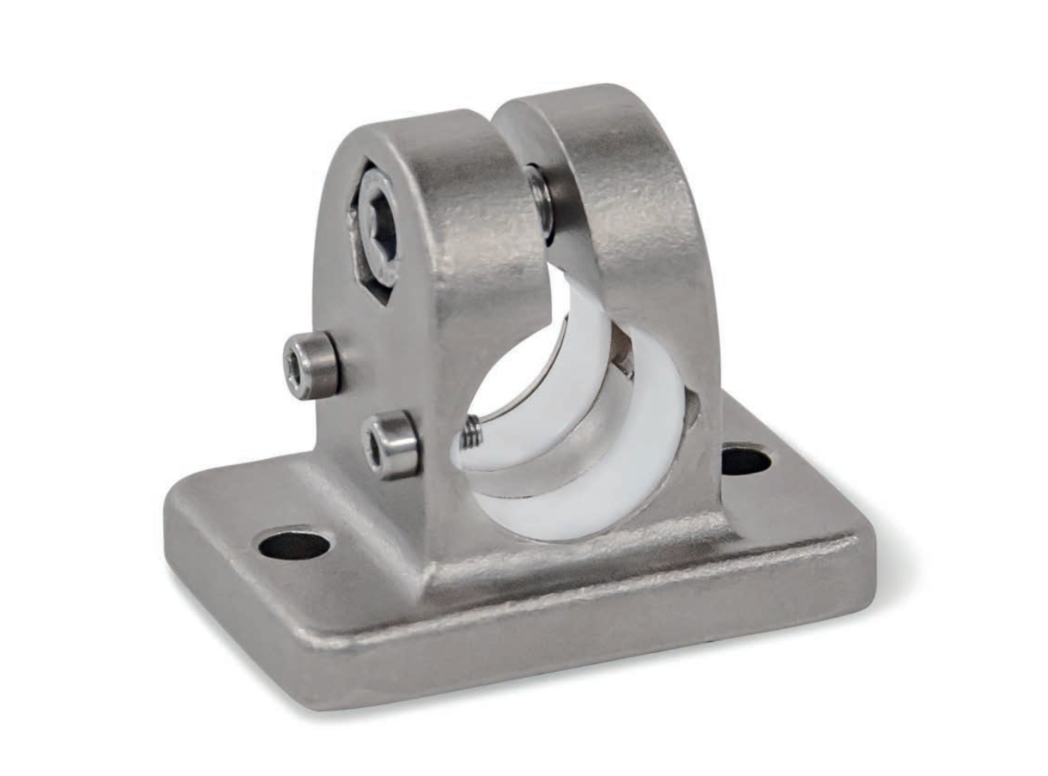

Přírubové lineární konektory FK.E z tlakového odlitku hliníku nebo přesně odlévané nerezové oceli mají drážkovaný otvor opracovaný řeznými metodami, s nebo bez drážky. bez posuvné vložky. Ta je uspořádána v rovině rovnoběžné s čelem příruby.
Spolu s vodicí trubkou lineární jednotky, tvoří otvor vodicího prvku pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout pro malou vůli. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.
V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku je samotný vodicí prvek nainstalován na místě použití, např. aby se celá lineární jednotka pohybovala společně. V místě šroubu se šestihrannou hlavou nebo šroubem s vnitřním uzávěrem nastavitelná ruční páka zmenšuje velikost vodicího prvku otvoru vodicího prvku.
Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK nebo HEK jsou k dispozici samostatně pro jednotlivé použití a v jiných provedeních. V porovnání s šestihranným šroubem s nástrčným hlavicovým uzávěrem, který se ovládá nástrojem, je upínání síla dosažitelná pomocí nastavitelné ruční páky je nižší z důvodu kratší délky páky.
Svěrný spoj 1 |
Rozměry (mm) |
Šroub | Příslušenství | |||||||||||
d1 |
HSK* | HEK** | ||||||||||||
Bez kluzného pouzdra |
S kluzným pouzdrem |
d2 | d3 | k | l1 | l2 | m | t | x | y1 | y2 | I3 | I3 | |
B 18 |
G 18 |
5,5 | M3 | 25 | 40 | 25 | 18 | 7 | 35 | 50 | 38 | M6x20 | 63 | 63 |
* HSK pro hliníkové provedení
** HEK pro nerezové provedení
