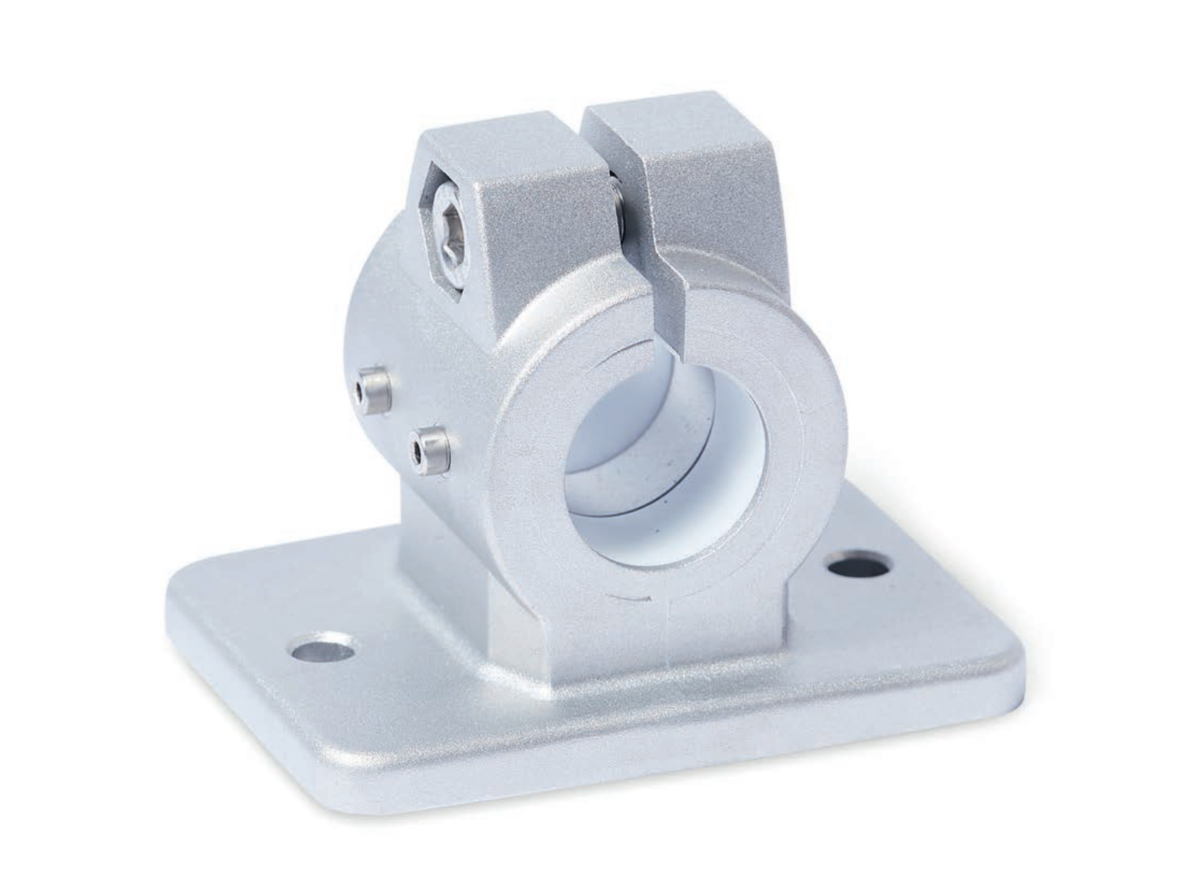

Jezdec s přírubou FSZ.E
Objednací kód: FSZ.E - d1 - k - z - o | Příklad objednání: FSZ.E-B30-56-1-8
FSZ.E ... jezdec s přírubou
d1 ... Ø d1 - svěrný spoj 1
k ... hloubka svěrného spoje
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005 (černý)
8 = hliníková slitina, matná
Popis:
Přírubové lineární konektory FSZ.E z tlakového odlitku hliníku mají drážkovaný otvor opracovaný řezáním s posuvnou vložkou nebo bez ní. To je uspořádán v rovině rovnoběžné s čelní stranou. příruby.
Spolu s vodicí trubkou lineární jednotky, tvoří otvor vodicího prvku pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout. s malou vůlí. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.
V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku. sám instalován na místě použití tak, že se se celá lineární jednotka pohybovala společně. V místě šroubu, šroub s vnitřním šestihranem nebo nastavitelná ruční páka. zmenšuje velikost otvoru vodicího prvku.
Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v dalších provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla větší než u šroubu s vnitřním šestihranem. dosažitelná pomocí nastavitelné ruční páky je nižší. kvůli kratší délce páky.

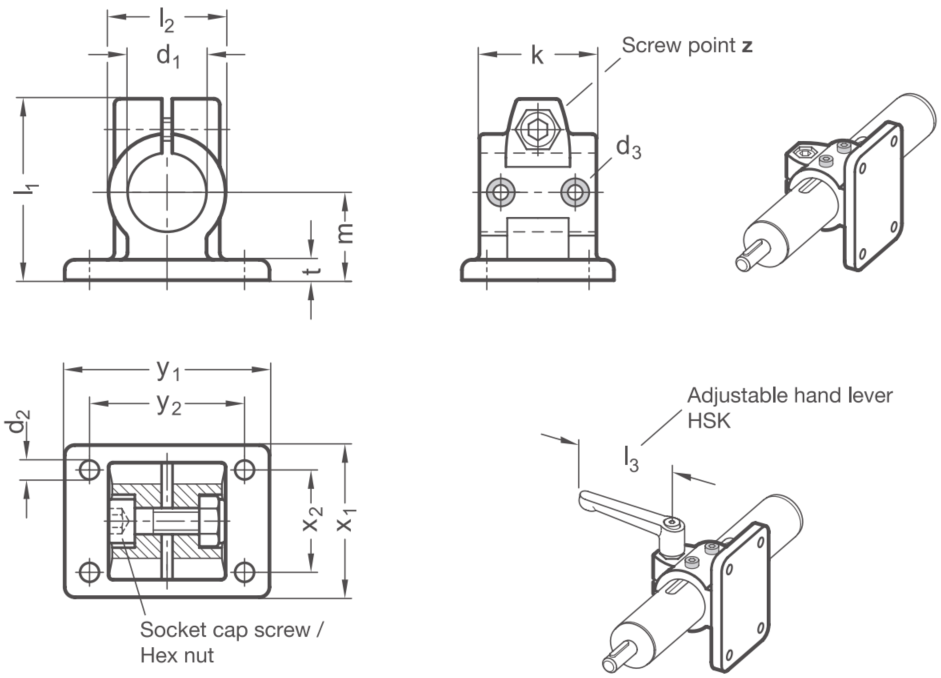

Rozměry:
| Svěrný spoj 1 |
Rozměry (mm) |
Šroub | Příslušenství | ||||||||||
| d1 |
HSK* pro z |
||||||||||||
| Bez kluzného pouzdra |
S kluzným pouzdrem |
k | d2 | d3 | l1 | l2 | m | t | x | y1 | y2 | I3 | |
| B 30 | G 30 | 40 | 6,5 | M4 | 62 | 40 | 30 | 7 | 52 | 70 | 53 | M8x25 | 78 |
| B 30 | G 30 | 56 | 8,5 | M4 | 83 | 56 | 42 | 10 | 78 | 108 | 82 | M10x35 | - |
| B 40 | G 40 | 56 | 8,5 | M5 | 83 | 56 | 42 | 10 | 78 | 108 | 82 | M10x35 | 92 |
