Jezdec typu základna BK.E

Zpět na: Jezdci jednotrubkových jednotek

csm Icon Made in Germany 2014 10 17 98fc6f88fe

Objednací kód: BK.E - d1 - z - o | Příklad objednání: BK.E-B18-1-8
BK.E ... jezdec typu základna
d1 ... Ø d1 - svěrný spoj
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005 (černý)
       8 = hliníková slitina, matná
       ED = nerezová ocel, matná

Popis:

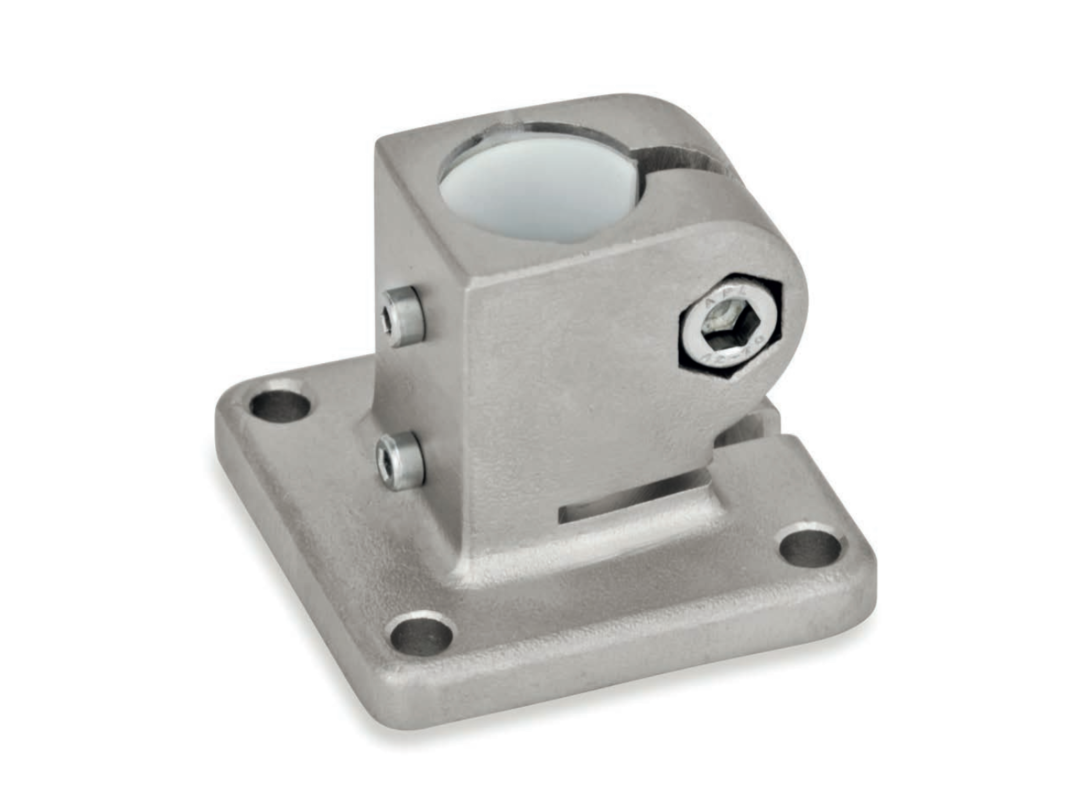

Základní konektory lineárních jednotek BK.E z tlakového odlitku z hliníku nebo přesně lité nerezové oceli mají drážkovaný otvor opracovaný řeznými metodami, s nebo bez drážky. bez posuvné vložky. Ten je uspořádán kolmo k líci příruby.

Spolu s vodicí trubkou lineární jednotky, tvoří otvor vodicího prvku pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout. pro malou vůli. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.

V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku. sám instalován na místě použití tak, že se se celá lineární jednotka pohybovala společně. Na šroubu se používá šroub se šestihrannou hlavou nebo nastavitelný šroub. ruční páka zmenšuje velikost otvoru vodicího prvku.

Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK nebo HEK jsou k dispozici samostatně pro jednotlivé použití a v jiných provedeních. V porovnání s šestihranným šroubem bez nástroje je upínání síla dosažitelná pomocí nastavitelné ruční páky je nižší z důvodu kratší délky páky.

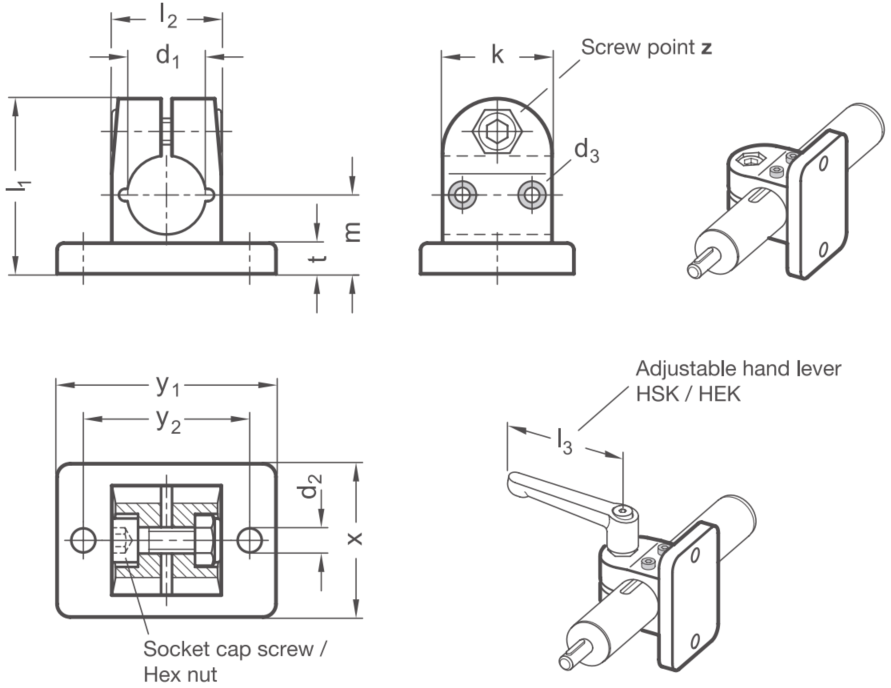

fk.e
