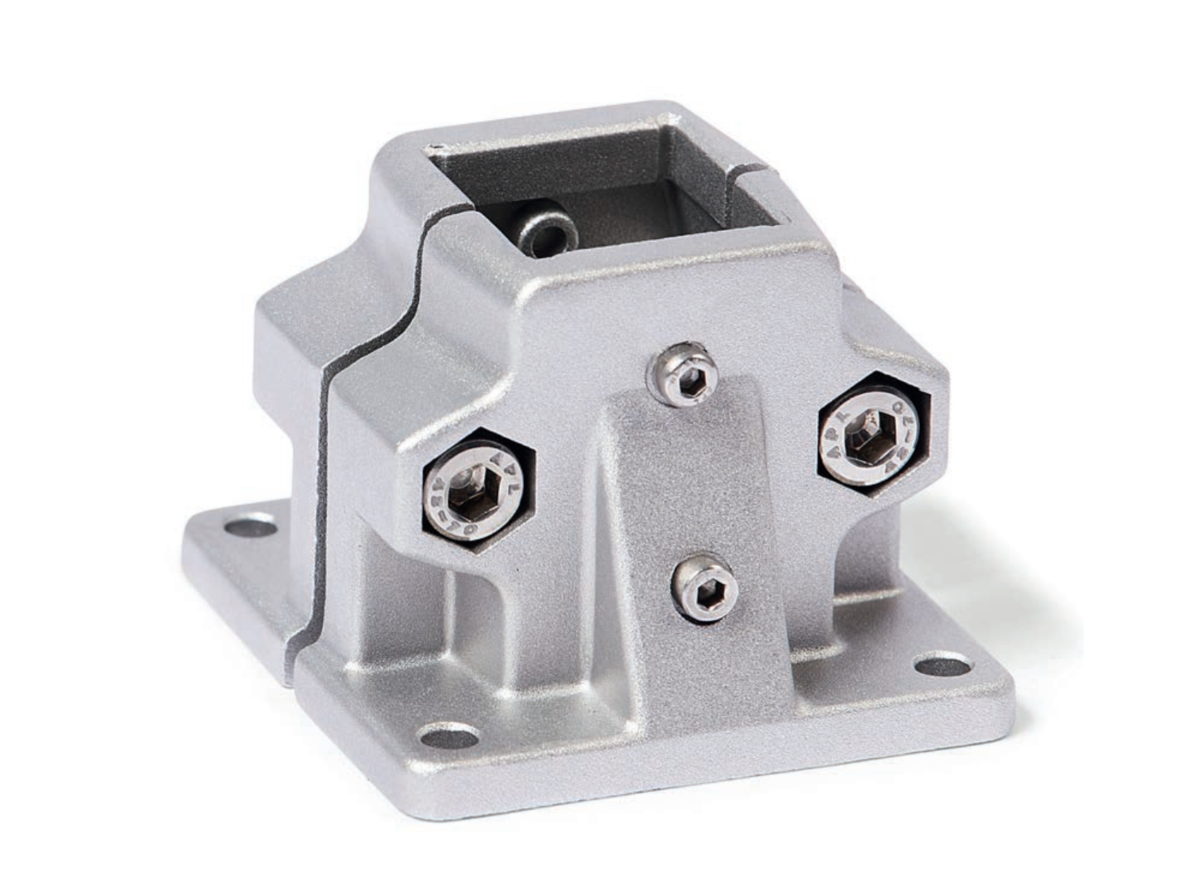

Jezdec typu základna BM.E
Objednací kód: BM.E - d1/s - z - o | Příklad objednání: BM.E-B30-1-8
BM.E ... jezdec typu základna
d1 / s ... Ø d1 - svěrný spoj
d1 = kruhový průřez
s1 = čtvercový průřez
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005 (černý)
8 = hliníková slitina, matná
Popis:
Základní konektory lineárních jednotek BM.E z tlakového odlitku hliníku mají dělený otvor pro vodicí prvek opracovaný metodou řezání, který je orientován kolmo na líc příruby.
Spolu s vodicí trubkou lineární jednotky, tvoří otvor pro vodicí prvek pevnou lineární kruhovou jednotku. nebo čtvercový vodicí mechanismus, který lze nastavit a upnout pro dosažení malé vůle. Hnací pera přenášejí lineární pohyb lineární jednotky na lineární jednotku. konektor.
V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku je samotný prvek instalován na místě použití, jako je např. aby se celá lineární jednotka pohybovala společně. V místě šroubových bodech se používají šrouby se šestihrannou hlavou nebo nastavitelné šrouby. ruční páky zmenšují velikost otvoru vodicího prvku.
Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínání. síla dosažitelná pomocí nastavitelné ruční páky je nižší z důvodu kratší délky páky.

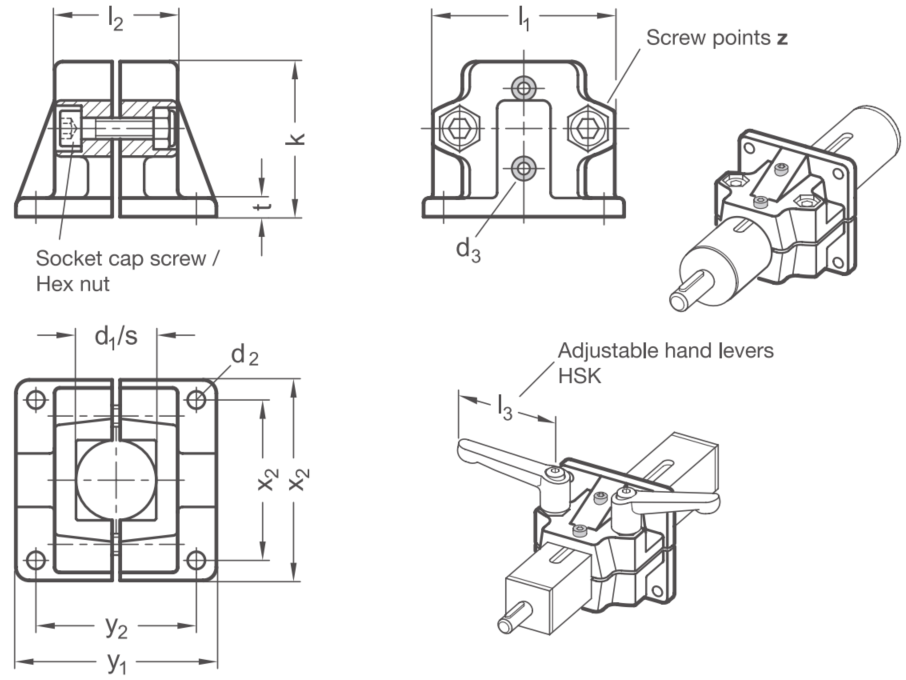

Rozměry:
| Svěrný spoj |
Rozměry (mm) | Šroub | Příslušenství | ||||||||||
| Kruh |
Čtverec | HSK |
|||||||||||
| d1 |
s |
d2 | d3 | k | l1 | l2 | t | x1 | x2 | y1 | y2 | I3 | |
| B 30 | V 30 | 7 | M4 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8x35 | 78 |
| B 40 | V 40 | 11 | M5 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10x60 | 92 |
| B 50 | V 50 | 11 | M6 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10x60 | 92 |
