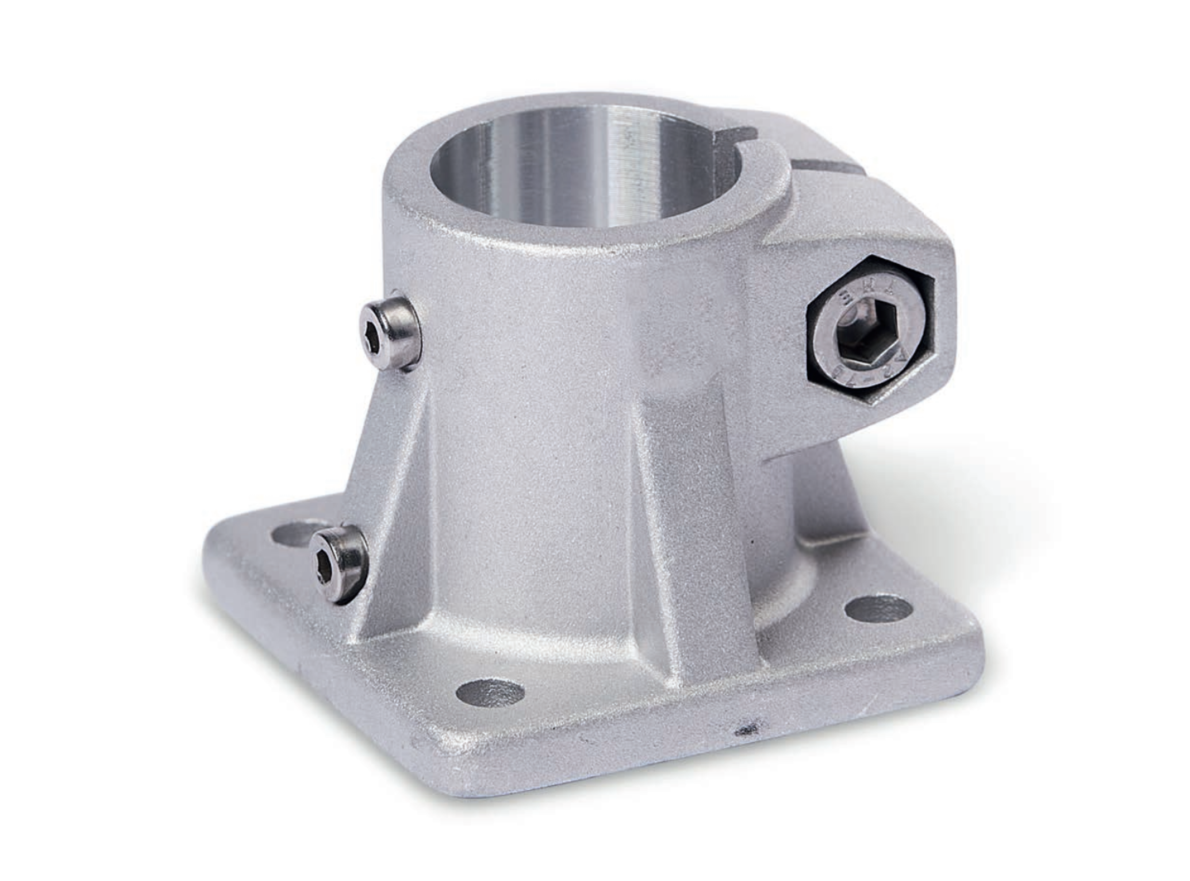

Jezdec typu základna BS.E
Objednací kód: BS.E - d1 - k - z - o | Příklad objednání: BS.E-B30-50-1-8
BS.E ... jezdec typu základna
d1 ... Ø d1 - svěrný spoj
k ... hloubka svěrného spoje
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005 (černý)
8 = hliníková slitina, matná
Popis:
Základní konektory lineárních jednotek BS.E z tlakového odlitku hliníku mají drážkovaný otvor opracovaný řezáním s posuvnou vložkou nebo bez ní. To je uspořádán kolmo k čelní straně příruby.
Spolu s vodicí trubkou lineární jednotky, tvoří otvor vodicího prvku pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout pro malou vůli. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.
V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku je samotný vodicí prvek instalován na místě použití, jako např. aby se celá lineární jednotka pohybovala společně. V místě šroubu se šestihrannou hlavou se snižuje rychlost pohybu. velikost otvoru vodicího prvku.

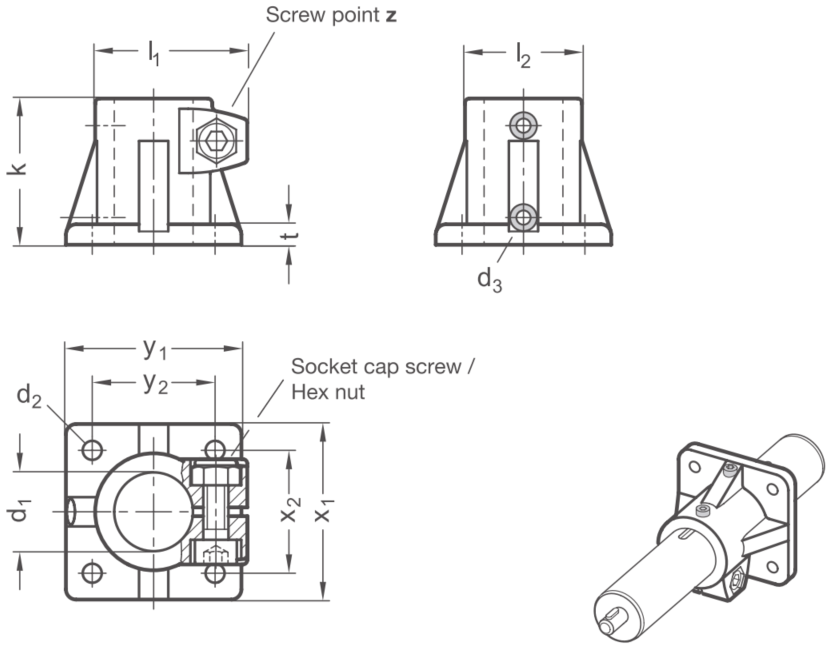

Rozměry:
| Svěrný spoj |
Rozměry (mm) | Šroub | ||||||||||
| d1 |
||||||||||||
| Bez kluzného pouzdra |
S kluzným pouzdrem |
k | d2 | d3 | l1 | l2 | t | x1 | x2 | y1 | y2 | |
| B 30 | G 30 | 50 | 6,5 | M4 | 52 | 40 | 7 | 60 | 42 | 60 | 42 | M8x25 |
| B 30 | G 30 | 70 | 8,5 | M4 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10x35 |
| B 40 | G 40 | 70 | 8,5 | M5 | 68 | 56 | 10 | 90 | 64 | 90 | 64 | M10x35 |
| B 40 | G 40 | 85 | 11 | M5 | 77,5 | 65 | 14 | 105 | 74 | 105 | 74 | M10x50 |
| B 50 | G 50 | 85 | 11 | M6 | 77,5 | 65 | 14 | 105 | 74 | 105 | 74 | M10x50 |
| B 60 | G 60 | 100 | 11 | M8 | 92 | 80 | 14 | 125 | 89 | 125 | 89 | M10x50 |
