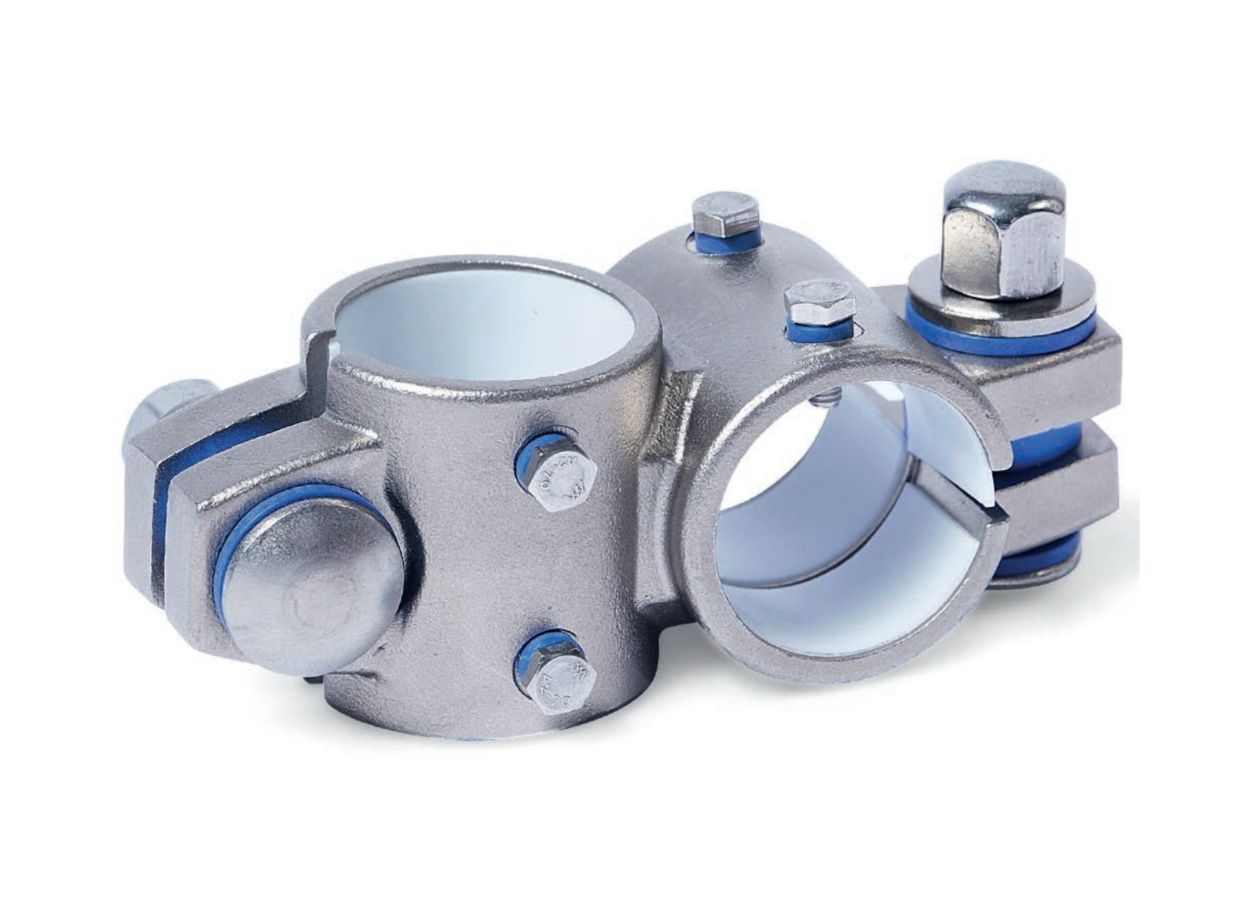

Křížový jezdec KE.Z
Objednací kód: KE.Z - d1 - d2 - t - z | Příklad objednání: KE.E-G30-B30-A-4
KE.E ... křížový jezdec
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
t ... typ
A = bez těsnění
B = s těsněním (těsnící podložka z POM, modrá, silikonový vymezovací kroužek)
z ... typ šroubu a matice
4 = šroub nerezový (DIN 917-A2), matice nerezová (DIN 603-A2)
Popis:
Křížoví jezdci jednotrubkoých jednotek KE.Z z přesně odlévané nerezové oceli mají drážkované upínání a otvory pro vodicí prvky obrobené řeznou metodou a jsou vybaveny posuvnou vložkou. Otvory jsou posunuty v rovině a uspořádány v poloze pod úhlem 90°.
Spolu s vodicí trubkou lineární jednotky, tvoří otvory vodicího prvku pevnou lineární kruhovou jednotku. vodicí mechanismus, který lze nastavit a upnout. pro malou vůli. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.
V závislosti na konstrukci je pohybovaný díl připevněna k vodicímu prvku nebo k vodicímu prvku. sám instalován na místě použití tak, že se se celá lineární jednotka pohybovala společně. Na šroubu jsou použity šrouby spolu s maticemi nebo šrouby s víčkem. nastavitelnými ručními pákami snižují vodicí prvek otvoru nebo velikost upínacího bodu. Typ B je vybaven těsněním v místech šroubů.
Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HEK, jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla větší než u šroubu s vnitřním šestihranem. dosažitelná pomocí nastavitelné ruční páky je nižší. kvůli kratší délce páky.

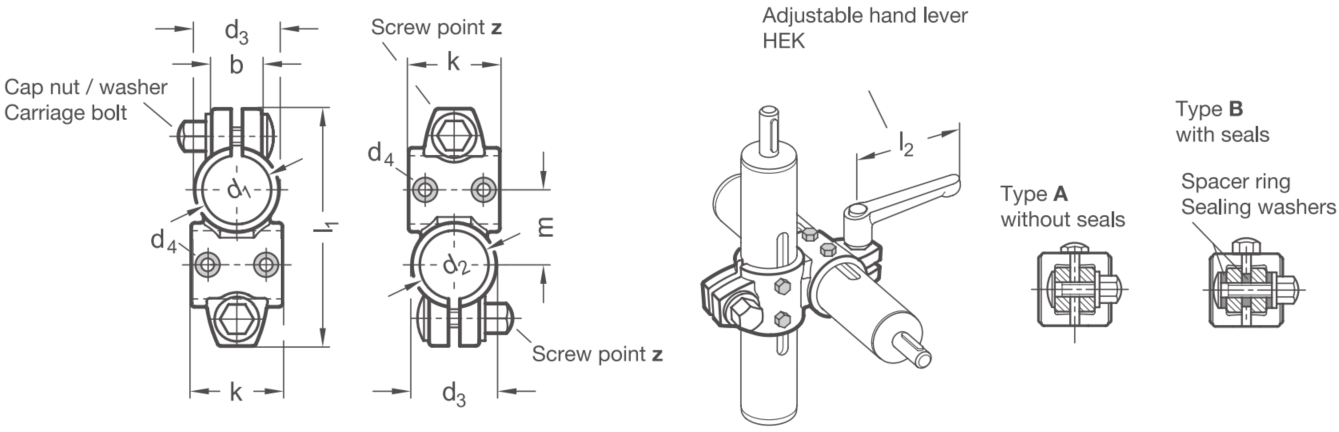

Rozměry:
| Svěrný spoj 1 - 2 |
Rozměry (mm) |
Šroub | Příslušenství | |||||
| d1 - d2 |
HEK* | |||||||
| S kluzným pouzdrem | b | d3 | d4 | k | l1 | m | I2 | |
| G 30 - B 30 |
22 | 37 | M4 | 40 | 104 | 33 | M8 | 78 |
| G 50 - B 50 | 30 | 60 | M6 | 65 | 150 | 53 | M10 | 92 |
* HEK pro nerezové provedení
