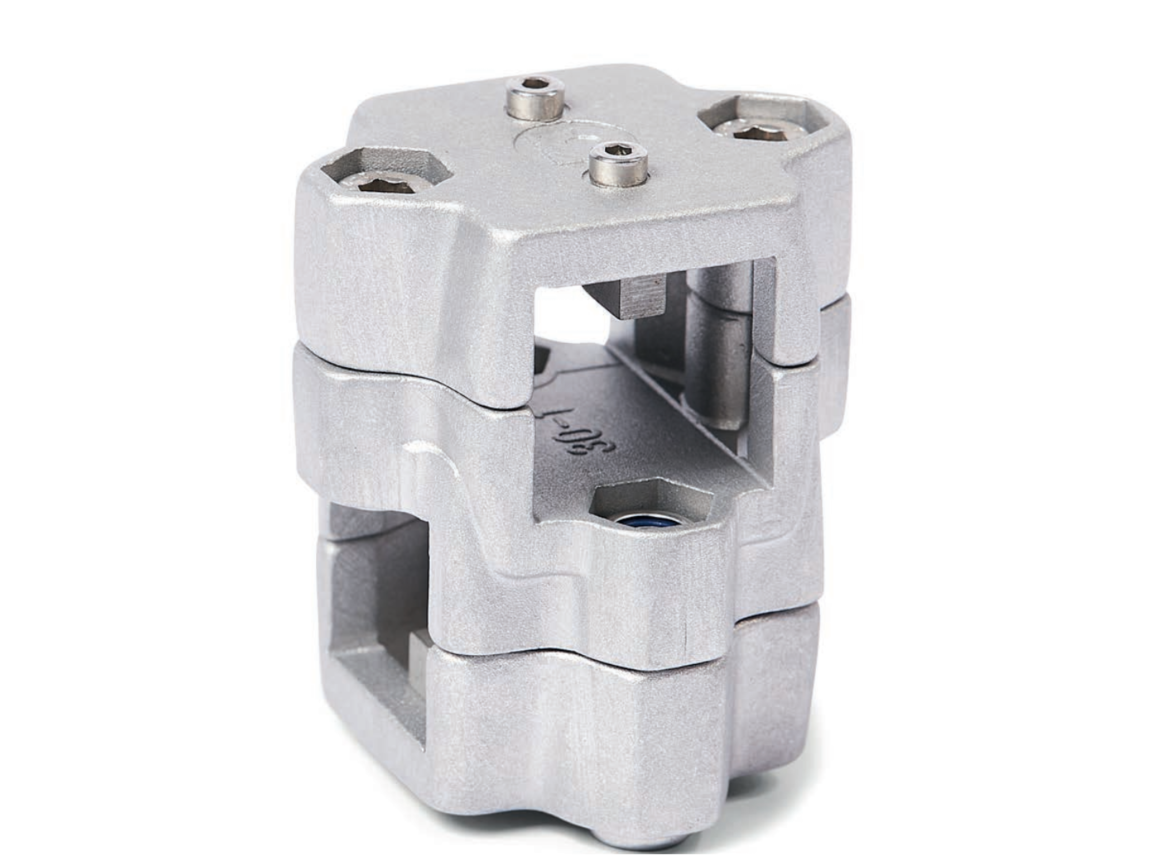

Jezdci jednotrubkových jednotek KM.Z a z tlakově litého hliníku mají dělené upínací body a otvory pro vodicí prvky, které byly částečně opracovány řeznými metodami. Otvory jsou posunuty v rovině a uspořádány pod úhlem 90°.
Spolu s vodicí trubkou lineární jednotky, tvoří otvory vodicího prvku pevnou lineární jednotku. kruhový nebo čtvercový vodicí mechanismus, který lze seřizovat a upínat s malou vůlí. Centrování pouzdra v průchozích otvorech eliminují axiální vůle. Hnací pera přenášejí lineární pohyb lineární jednotky do konektoru lineární jednotky.
V závislosti na konstrukci je pohybující se díl připevněna k vodicímu prvku nebo k vodicímu prvku samotný prvek je instalován na místě použití, jako je např. aby se celá lineární jednotka pohybovala společně. V místě šroubových bodech se používají šrouby se šestihrannou hlavou nebo nastavitelné šrouby. ruční páky zmenšují otvor pro vodicí prvek nebo velikost upínacího bodu.
Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínání. síla dosažitelná pomocí nastavitelné ruční páky je nižší z důvodu kratší délky páky.

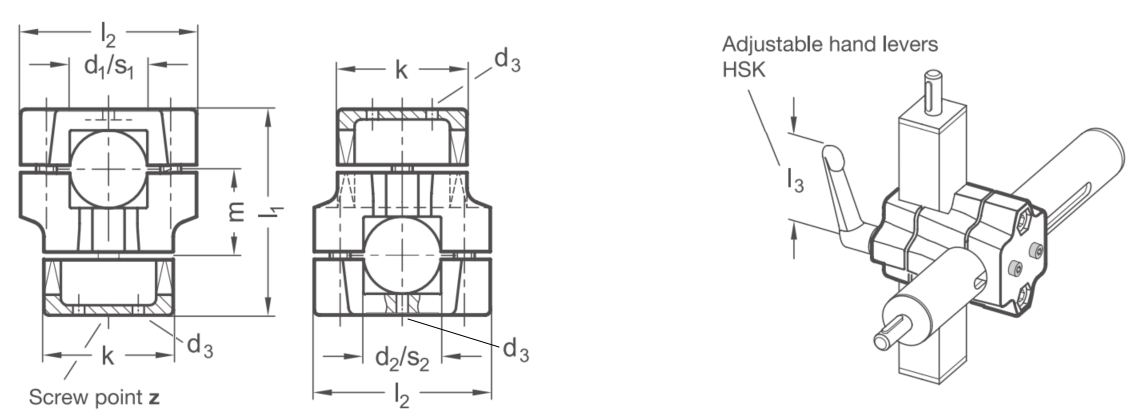

Svěrný spoj 1 - 2 |
Rozměry (mm) | Šroub | Příslušenství | ||||||
d1 - d2 |
d1 - s2 | s1 - s2 | HSK* | ||||||
Kruh - Kruh |
Kruh - Čtverec |
Čtverec - Čtverec | k | d3 | l1 | l2 | m | I3 | |
B 30 - B 30 | B 30 - V 30 | V 30 - V 30 | 50 | M4 | 79,5 | 68 | 33,5 | M8x30 | 78 |
B 30 - B 30 | B 30 - V 30 | V 30 - V 30 | 60 | M4 | 109 | 79 | 50 | M8x50 | 78 |
B 40 - B 40 | B 40 - V 40 | V 40 - V 40 | 60 | M5 | 109 | 79 | 50 | M8x50 | 78 |
B 40 - B 40 | B 40 - V 40 | V 40 - V 40 | 76 | M5 | 125 | 98 | 55 | M10x50 | 92 |
B 50 - B 50 | B 50 - V 50 | V 50 - V 50 | 76 | M6 | 125 | 98 | 55 | M10x05 | 92 |
* HSK pro hliníkové provedení
